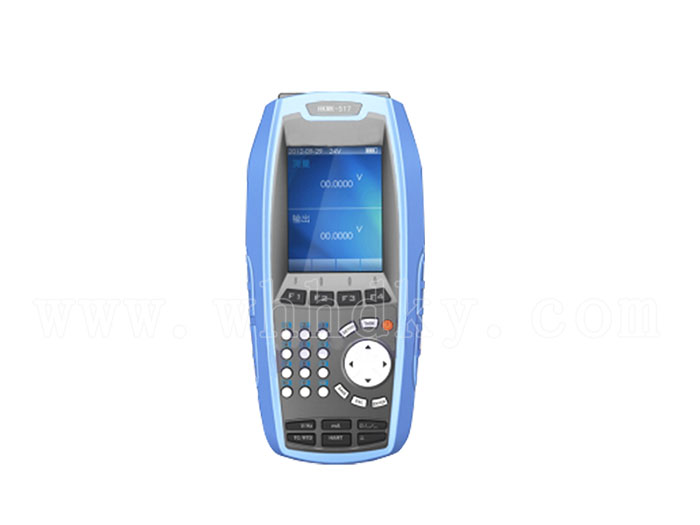

HKMK-517熱工儀表校驗儀是新一代智能過程校驗儀，手機菜單操作模式，強大的任務管理功能，滿足工業現場及實驗室校準溫度、壓力等過程儀表的要求，是校準、維護和檢修熱工儀表的理想工具。
1.測量和輸出完全隔離，互不干擾；
2.可測量電壓、電流、電阻、頻率、脈沖、開關（通斷），也可使用熱電阻或熱電偶測量溫度；
3.可輸出電壓、電流、電阻、頻率、脈沖等信號；
4.可模擬8種熱電偶（K、E、J、T、N、R、S、B）及4種熱電阻（Pt100、Pt10、Cu50、Cu100）的測量和輸出，并提供冷端補償；
5.提供與測量、輸出相互隔離的DC24V電源；
6.支持?jǐn)?shù)據存儲功能；
7.支持步階或程序等輸出方式；
8.可連接SPMK系列智能數字壓力模塊；
9.提供熱工寶典、模擬變送器、用戶自建熱電阻庫、溫度壓力單位換算等常用工具；
10.先進的自動冷端補償技術：內嵌式冷端保溫模塊，快速跟蹤溫度變化，
11.高分辨率的TFT顯示屏，中文顯示，良好的人機交互界面；
12.RS232接口及開放的通訊規約，便于用戶遠程組網。
13.支持在線固件升級
14.重量輕,體積小。
1. 使用環境
|
環境溫度
|
相對濕度
|
氣 壓
|
|
（-10～50）℃
|
<90%
|
(86～106)kPa
|
2. 存儲環境
|
環境溫度
|
存儲濕度
|
|
（-20～60）℃
|
<90%
|
3. 技術參數
①電信號測量技術指標（環境溫度20℃±5℃）
|
測量信號種類
|
量程范圍
|
準確度
|
分辨率
|
|
電流
|
（-30.0000-30.0000）mA
|
±（0.01%RD+0.005%F.S）
|
0.1uA
|
|
電壓
|
（-30.0000-30.0000）V
|
±（0.01%RD+0.005%F.S）
|
0.1mV
|
|
毫伏電壓
|
（-75.0000-75.0000）mV
|
±（0.01%RD+0.005%F.S）
|
0.1uV
|
|
電阻
|
3線制
|
（0～400.000）Ω
（0～4000.000）Ω
|
±（0.02%RD+0.005%F.S）
|
1mΩ
|
|
4線制
|
（0～400.000）Ω
（0～4000.000）Ω
|
±（0.01%RD+0.005%F.S）
|
1mΩ
|
|
頻率
|
（1～50000.0）Hz
|
±（0.005%RD+0.002%F.S）
|
0.1Hz
|
|
脈沖
|
0～999999
|
±1個脈沖
|
1
|
|
開關（通斷）
|
若開關帶巡檢電壓，電壓范圍為（3.0～24.0）V
|
②信號輸出技術指標（環境溫度20℃±5℃ ）
|
輸出信號種類
|
量程范圍
|
準確度
|
分辨率
|
|
電流
|
（0-22.0000）mA
|
±（0.02%RD+0.005%F.S）
|
0.1uA
|
|
電壓
|
（0.0000-12.0000）V
|
±（0.02%RD+0.005%F.S）
|
0.1mV
|
|
毫伏電壓
|
（-10-150.000）mV
|
±（0.02%RD+0.005%F.S）
|
1uV
|
|
電阻
|
（0～400.00）Ω
（0～4000.00）Ω
|
±（0.02%RD+0.005%F.S）
±（0.03%RD+0.01%F.S）
|
10mΩ
|
|
頻率
|
（0～50000.0）Hz
|
±（0.005%RD+0.002%F.S）
|
0.1Hz
|
|
脈沖
|
0～999999
|
±1個脈沖
|
1
|
|
DC24V
|
24.0±0.5V
|
±0.5V
|
N/A
|
③使用熱電偶測量和模擬熱電偶輸出溫度準確度（環境溫度20℃±5℃）
|
熱電偶類型
|
測量、輸出范圍（℃）
|
給定準確度范圍（℃）
|
準確度（℃）
|
|
測量
|
輸出
|
|
K型
|
-270-1372
|
-200～-100
|
0.6
|
0.4
|
|
-100～600
|
0.3
|
0.2
|
|
600～1372
|
0.4
|
0.4
|
|
E型
|
-270-1000
|
-200～-100
|
0.4
|
0.3
|
|
-100～600
|
0.2
|
0.2
|
|
600～1000
|
0.2
|
0.2
|
|
J型
|
-210-1200
|
-210～-100
|
0.5
|
0.3
|
|
-100～1200
|
0.3
|
0.3
|
|
T型
|
-270-400
|
-200～-0
|
0.6
|
0.4
|
|
0～300
|
0.2
|
0.2
|
|
300～400
|
0.2
|
0.2
|
|
N型
|
-270-1300
|
-200～-100
|
0.8
|
0.6
|
|
-100～1300
|
0.4
|
0.3
|
|
R型
|
-50-1768
|
-20～100
|
1.6
|
1.2
|
|
100～500
|
1.0
|
0.8
|
|
500～1768
|
0.8
|
0.6
|
|
S型
|
-50-1768
|
-20～100
|
1.6
|
1.2
|
|
100～400
|
1.2
|
0.8
|
|
400～1768
|
1.0
|
0.6
|
|
B型
|
0-1820
|
600～900
|
1.3
|
1.0
|
|
900～1200
|
1.0
|
0.8
|
|
1200～1820
|
0.8
|
0.6
|
④使用熱電阻測量和模擬熱電阻輸出溫度準確度（環境溫度20℃±5℃）
|
熱電阻類型
|
測量、輸出范圍（℃）
|
給定準確度范圍（℃）
|
準確度（℃）
|
|
測量
|
輸出
|
|
3線制
|
4線制
|
|
Pt10
|
-200～850
|
-100～200
|
0.68
|
0.64
|
0.64
|
|
200～600
|
1.18
|
1.09
|
1.09
|
|
600～850
|
1.71
|
1.57
|
1.57
|
|
Pt100
|
-200～850
|
-100～200
|
0.14
|
0.09
|
0.09
|
|
200～600
|
0.25
|
0.15
|
0.15
|
|
600～850
|
0.34
|
0.21
|
0.21
|
|
Cu50
|
-50～150
|
-50～150
|
0.51
|
0.47
|
0.47
|
|
Cu100
|
-50～150
|
-50～150
|
0.44
|
0.40
|
0.40
|
