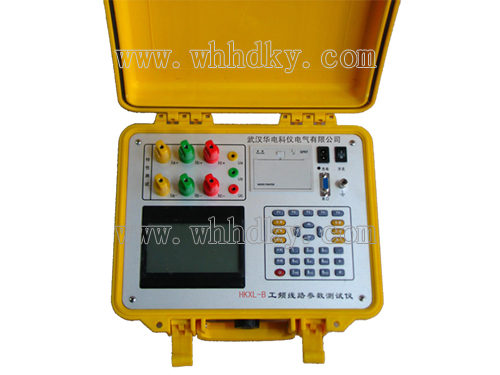

HKXL-B型輸電線路工頻參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器,對于各種電壓等級的輸電線路的一系列工頻參數(包括:正序阻抗、正序電容、零序阻抗、零序電容、互感阻抗、耦合電容、相間阻抗、相間電容、線地阻抗、線地電容等)可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量線路參數的方法,接線簡單,測試、記錄方便,大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口,圖形式菜單操作并配有漢字提示,集多參量于一屏的顯示界面,人機對話界面友好,使用簡便、快捷,是各級用戶的首選產品。
1、可測量各種類型輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓、電流測量回路寬量限:電壓最大可測量到750V,不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞;電流可直通100A電流測試,超寬范圍能保證各種長度線路的測試。
4、大屏幕、高亮度的液晶顯示,全漢字菜單及操作提示實現友好的人機對話,液晶帶亮度調節,可適應冬夏各季;長壽命導電硅膠按鍵使操作更簡便,手感更良好。
5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來(打印機為選配件)。
6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口,可擴充校驗數據上傳功能,實現數據的集中管理。
1、輸入特性
電壓測量范圍:0~750V 寬量限,一檔可保證精度。
電流測量范圍:0~100A,內部全部自動切換量程。
2、準 確 度:
電壓:±0.2%
電流:±0.5%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02
阻抗、容抗、感抗:0.5%
電阻、電容、電感、電導、電納:0.5%
3、工作溫度:-10℃~ +40℃
4、工作電源:交流85V~265V
5、絕 緣:⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
⑵、工作電源輸入端對外殼之間承受工頻2KV(有效值),歷時1分鐘實驗。
6、體 積:32cm×24cm×13cm
7、重 量:3Kg
