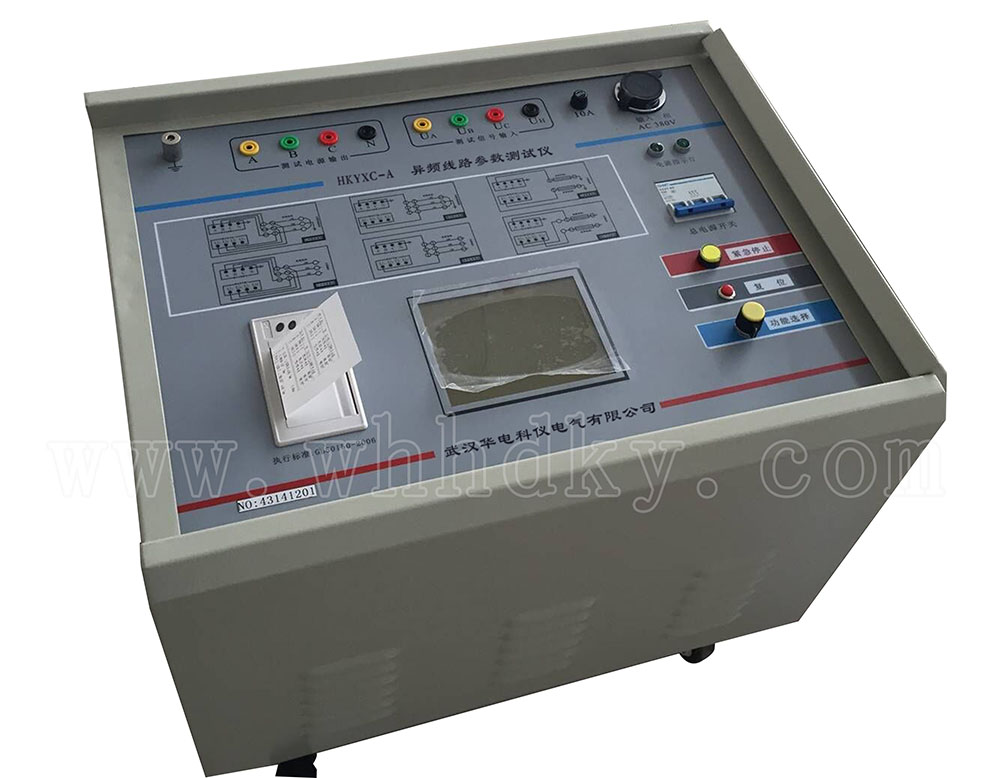

HKYXC-A 異頻線路參數測試儀

新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z₁、零序阻抗Z₀、正序電容C₁和零序電容C₀、相間電容C₁₂ 。

對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容C_m和互感阻抗Z_m。

測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、桿塔型式、導線型號和截面等，并根據這些資料和現場情況作出測試方案。

在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最后用指針式的高精度電壓表、電流表、功率表測量各個電參數，最后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。

本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。

儀器滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。

儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。

1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；

2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；

3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。

4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。

5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；

6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；

7、測量精度高，三組異頻電源42.5Hz/57.5Hz  45Hz/55Hz  47.5Hz/52.5Hz

一組工頻電源50.0Hz/50.0Hz

可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；

準確測量各種高壓輸電線線路的

正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等

本儀器中的測量結果說明：

正序阻抗：已經折算成每相每千米的正序參數。

零序阻抗：已經折算成每相每千米的零序參數。

正序電容：已經折算成每相每千米線路對地的正序參數。

零序電容：已經折算成每相每千米的平均對地零序參數。

耦合電容：實際測量值，沒有折算

互感阻抗：實際測量值，沒有折算

相間電容：實際測量值，沒有折算。

線地電容：實際測量值，沒有折算。

線地阻抗：實際測量值，沒有折算。

售后服務

1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并                        開始維修。

4、服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保                       修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或                         提供的配件均按成本價計。
