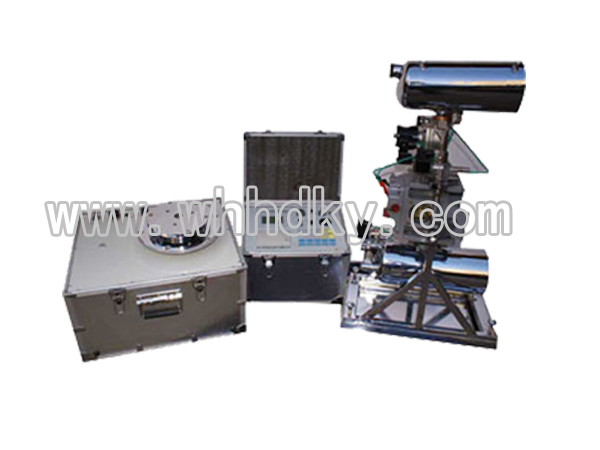

HKWSJ-IV 瓦斯繼電器效驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力,壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術,通過檢測高精度壓力傳感器,模擬變壓器內部故障時,瞬時爆破脈沖壓力方法計算出流速定值,以達到檢測氣體繼電器重瓦斯保護動作;采用精密容器結合微壓傳感器,檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值;通過模擬變壓器內部故障時壓力釋放閥保護動作過程,檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測。
1、使儀器在確保檢測精度前提下,采用了小型化的設計,控制部分外殼采用鋁合金箱,更適用于野外現場檢測。
2、本檢測系統使用先進的微控制技術,使氣體繼電器和壓力釋放閥檢測系統集成一體化。
3、HKWSF-IV中加入了壓力釋放閥的密封性能檢測系統,使整機一體化程度更高。
4、使用環境:
工作環境:10 — 40℃;相對濕度 < 85%;
電氣采用:AC220V,總功率170w;
控制系統:AC220V,功率50w;
執行系統:AC220V,功率120w。
1、氣體繼電器檢測
流速檢測:0.5~1.6m/s,最小顯示分辨率0.01m/s,精度0.5級;
容積檢測:0~400ml,最小顯示分辨率0.1ml,最大誤差≤5%;
密封檢測:0~150KPa;最小顯示分辨率0.1KPa,精度0.5級;
試驗介質:#25變壓器油;
執行標準:DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。
2、壓力釋放閥檢測
開啟檢測:0~150KPa,最小顯示分辨率0.1KPa,精度0.5級;
關閉檢測:0~120KPa,最小顯示分辨率0.1KPa,精度0.5級;
密封檢測:0~150KPa,最小顯示分辨率0.1KPa,精度0.5級;
試驗介質:空氣;
執行標準:JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、密封檢測。
3、外形尺寸
控制系統 55×25×30cm,重量15kg;
氣體繼電器70×40×65cm,重量55kg;
壓力釋放閥50×40×40cm,重量25kg
售后服務
1、服務宗旨:快速、果斷、準確、周到、徹底
2、服務目標:服務質量贏得用戶滿意
3、服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并 開始維修。
4、服務原則:產品保修期為十二個月,在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞,保 修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或 提供的配件均按成本價計。
