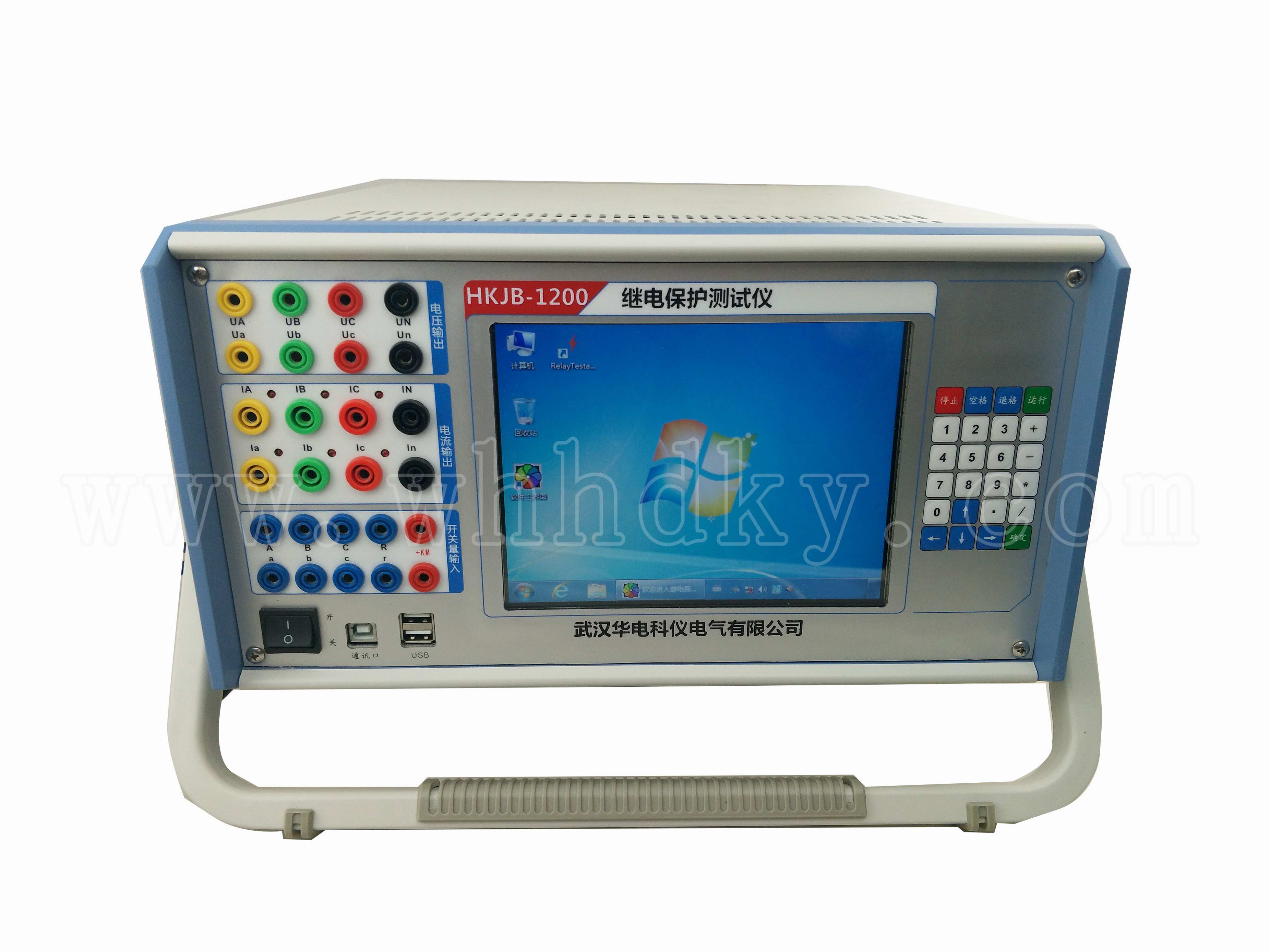

HKJB-1200六相微機繼電保護測試儀是我公司最新生產廣泛使用于發電廠、變電站和保護生產廠家。
HKJB-1200六相微機繼電保護測試儀用于針對于以下設備所做的測試：發電機及變壓器差動、線路縱聯差動、距離、零序、工頻變化量距離、功率方向、電流反時限、重合閘及后加速、過激磁保護等。
1.輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式；
2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3.輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良；
4.輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便；
5.可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等；
6.設有一路獨立110V及220V專用可調直流電源輸出，方便現場檢驗使用；
7.新一代HKJB-1200測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別；
8.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
9.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放�？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等；
10.散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
1.交流電流輸出
6相電流輸出時每相輸出（有效值）：0～30A 輸出精度：∠0.2級（主量程內
3相電流輸出時每相輸出（有效值）：0～60A
6相并聯電流輸出（有效值）：0～180A
相電流長時間允許工作值（有效值）：10A
相電流最大輸出功率：80VA
6相并聯電流最大輸出時允許工作時間：10s
頻率范圍（基波）：0～1000Hz
諧波次數：0～20 次
2.直流電流輸出
電流輸出：0～±10A / 每相，0～±60A / 6并
輸出精度：0.5級
最大輸出負載電壓：18V
3.交流電壓輸出
相電壓輸出（有效值）：0～120V 輸出精度：0.2級
線電壓輸出（有效值）：0～240V
相電壓 / 線電壓輸出功：80VA / 100VA
頻率范圍（基波）：20～1000Hz
諧波次數：1～20次
4.直流電壓輸出
相電壓輸出幅值：0～±160V 輸出精度 0.5級
線電壓輸出幅值：0～±320V
相電壓/ 線電壓輸出功率：70VA / 140VA
5.開關量
10路開關量輸入
空接點：1～20mA，24V
電位接點接入： “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8對開關量輸出： DC：220 V／0.2 A；AC：220 V／0.5 A
6.時間測量范圍
0.1ms ～ 9999s ，
測量精度 ＜0.1mS
7.體積重量
480×360×200mm3 ，19kg
