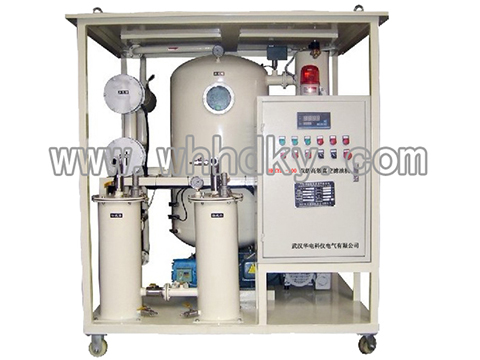

功能特點
1、HKZYD -100雙級高效真空濾油機采用真空負壓原理,引進日本三維立體閃蒸,薄膜蒸發技術,采用多級大通量精密過濾、,從而可靠的脫去不合格油中的水份、雜質、氣體、等有害物質,迅速恢復油品性能達到用油標準。
2、用于石化、電力、風電、機械、冶金、等行業、變壓器油的凈化過濾處理,以達到高精度用油需求.
3、本設備還兼有抽油、注油、功能,以滿足現場使用要求。
技術參數
雙級高效真空濾油機設備參數:
設備規格型號:HKZYD -100
|
公稱流量:100L/min
|
工作壓力:≤0.4MPa
|
極限真空度: ≤2Pa
|
工作真空度:≤50Pa
|
工作油溫:45-80℃
|
電 源:50Hz380v三相五線
|
加熱功率:60KW
|
整機功率:66KW
|
工作噪音: ≤75dB(A)
|
整機重量:1000kg
|
進、出油管徑:DN48
|
外形尺寸:1450*1400*1800mm
|
平均無故障工作時間:≥5000h
|
揚程:≥ 5m
|
備注:開放移動式,增大增強腳輪,方便長距離移動。
|
油品過濾后參數:
項目
|
合格參數
|
油中含水量:
|
≤3ppm(GB7600)
|
無(痕跡)(GB/T260)
|
過濾精度:
|
≤3um
|
無 (GB/T511)
|
清潔度(NAS):
|
≤6-8級 (NAS1638)
|
油擊穿電壓(KV):
|
65KV (GB/T507)
|
油中含氣量:
|
≤0.05% (GB/T423)
|
雙級高效真空濾油機配置表:
名 稱
|
廠 家
|
備 注
|
真空 系統
|
真空泵
|
上海申岡
|
優質品牌
|
真空泵電機
|
羅茨增壓泵
|
四川南光
|
優質品牌
|
羅茨泵電機
|
輸油 系統
|
輸油泵
|
SNI天津泵業
|
優質品牌
|
油泵電機
|
真空 分離 系統
|
三維立體閃蒸分離罐
|
意大利技術
|
引進意大利三維立體薄膜蒸發技術
|
平面噴淋裝置
|
脫氣脫水裝置
|
過濾 系統
|
初級過濾器
|
武漢華電科儀
|
|
初級濾芯
|
北京航天部116廠航空濾清器
|
不銹鋼
|
精過濾器
|
武漢華電科儀
|
|
精濾芯
|
航天部航空濾清器116廠
|
高精密纖維濾材
|
恒溫 加熱 系統
|
溫度控制儀
|
日本歐姆龍(OMRON0)
|
優質品牌
|
加熱器
|
日本岡生
|
|
遠紅外加熱管
|
日本岡生
|
|
液位 自控 系統
|
紅外線液位控制器
|
武漢華電科儀
|
|
電磁閥
|
上海凱林
|
|
單向閥
|
艾美坷
|
|
儀表 儀器
|
壓力保護器
|
上海儀川
|
|
壓力表
|
上海儀川
|
|
電接點真空表
|
上海儀川
|
|
電氣 控制 系統
|
電器柜
|
武漢華電科儀
|
|
小型短路器
|
浙江
|
優質品牌
|
接觸器
|
按鈕
|
冷凝 系統
|
冷卻器
|
武漢華電科儀
|
|
其它
|
球閥
|
艾美柯
|
|
密封原件
|
武漢華電科儀
|
|
框架、管道、
罐體等輔件
|
武漢華電科儀
|
|
雙級高效真空濾油機技術特性:
制造
標準
|
⑴電力部行業標準DL/T521-2004;
⑵機械工業部JB/T5285-2001。
|
設備
外觀
|
真空脫氣罐、電加熱器、冷凝器支撐鋼架等裝備質量應完整無損,連接無松動。焊接部位無焊瘤、毛刺、銹斑,產品表面采用噴塑工藝,采用不銹鋼螺栓進行連接,表面應光潔明亮。
|
加熱
系統
|
⑴ 配備有充足的加熱功率,共60KW,采用遠紅外碳纖維電加熱管;
⑵ 配置有自動恒溫控制裝置;
⑶ 設置有加熱保護功能裝置;
⑷ 完全杜絕加熱系統無油加熱,加熱系統與真空系統、排油系統三位一體聯鎖,只有當真空泵、油泵都啟動后才能啟動加熱系統,避免油溫過高損壞設備;
⑸ 溫度控制采用區間控制,避免油溫達到設定溫度值接觸器頻繁啟動,最大限度延長電器使用壽命;
⑹ 優化的加熱裝置設計,有效地杜絕了濾油過程中有害氣體的產生,形成安全可靠的加熱系統,最優化的管路設計確保無“死油區”,而油溫可在20~80 ℃之間任意調節,恒溫加熱。同時,根據氣候不同,設置有自動和手動加熱方式供選擇。
⑺ 采用輻射間接加熱技術,較低的表面熱負荷可以保證油在加熱過程中不會局部過熱。
|
輸油
系統
|
⑴ 基本要求:手動盤車,無卡阻現象,運轉時,軸封不漏油,技術指標達到國家標準;
⑵ 油泵選用河北泊頭泵。
⑶ 此油泵經精密加工手段,采用獨特密封方式,確保油泵無泄漏;既使在整機系統處于極限真空,油泵出油照樣正常,確保整機性能穩定,提高油品處理效率。
|
真空
分離
系統
|
⑴ 引進日本三維立體薄膜蒸發技術,由霧化器、反應器、分離室,聚油箱、抽氣室、消泡器、觀察窗、液位器組成;
⑵ 霧化器:將進入真空分離系統的油霧化,噴射到反應器上;
⑶ 反應器:由多個拉希格圈組成,讓噴射到反應器上的油霧形成油膜,讓油中的水分、氣體盡可能的揮發,大大提高脫水脫氣的效率;
⑷ 分離室:位于反應器與聚油箱之間,油液在此區間運行時水、氣、與油液再一次分離;
⑸ 聚油箱;將分離了水分、氣體的油液聚集,由排油泵排出;
⑹ 抽氣室:將反應器、分離室中分離的水蒸汽,殘余氣體從真空分離系統抽出,避免水分、氣體重新溶于油液;
⑺ 消泡器:采用韓國奧托尼克斯紅外線裝置,自動消除油液中產生的油泡,取代手動消泡,從而實現在線運行無人值守;
⑻ 觀察窗:采用鋼化玻璃作為觀察鏡,取代有機玻璃作為觀察鏡時在高溫高真空條件下凹陷變形的缺陷;
⑼ 配置自動液位控制裝置(采用紅外線和不銹鋼電動傳感器雙重液位控制),實現進出油的自動平衡調節,恒定濾油系統達到人機分離的目的;
⑽ 采用復式立體蒸發結構,從而增大了蒸發面積并且延長了凈化油液在真空分離系統中的蒸發時間,大大提高脫水(游離水、微水)脫氣的效率。
|
冷凝
系統
|
⑴ 用本公司獨有技術—熱交換冷凝技術;
⑵ 通過優化設計的冷凝器,最大限度增加了散熱面積,使從真空分離系統中抽出的水氣快速冷凝,從而防止大量水蒸汽直接進入真空泵,造成真空泵油乳化噴油,從而延長真空泵使用壽命;
⑶ 可定性判斷凈化油液所含水份是否除盡。
|
過濾
系統
|
⑴ 采用多級過濾:初濾器為不銹鋼過濾器,過濾精度50μm,以濾除油中的鐵類雜質,采用不銹鋼絲濾網,清洗后可反復使用,精濾器3um,濾芯通量為額定流量的20倍,即使大部分堵塞,仍能滿足濾油流通的需要。
⑵ 配置有超壓報警停機裝置(測量濾芯的污染程度),以保證濾網不會因超壓而損壞,降低了使用成本,確保過濾系統安全,同時提醒操作者該清洗濾網了。
⑶ 采用壓力控制器作為報警元件,以確保報警停機性能穩定。
|
控制
系統
|
⑴ 電控元件選用浙江正泰電器產品,優質的工控元件保證整機連續正常運行;
⑵ 配置出口壓力超壓停機,技術指標達到國家標準;
⑶ 電控柜內設有工具柜,以方便存放工具和資料;
⑷ 油泵與加熱器連鎖,保證出油泵在突發性停止工作時,加熱器電源自動切斷;
⑸ 真空泵與加熱器連鎖:保證真空泵啟動后有油液進入加熱器,加熱器才能啟動;
⑹ 選用智能顯示溫控儀,其特點是可靠性高,可設定溫度上下限,以避免加熱器頻繁啟動,可延長電器的使用壽命;
⑺ 配置過載保護和電機熱繼電器保護;
⑻ 控制版面設計易操作,按鈕設計為總電源開關,真空泵啟動、停止,油泵啟動、停止,加熱啟動、停止,并且各有指示燈顯示;
⑼ 本機具有相序、缺相保護功能;
⑽ 完善的聯鎖裝置,保證了整機長時間可靠運行;
⑾ 電控柜內布線用標準線槽,確保布線工整,電控柜外線采用電纜線并且外穿鐵塑管保護。
|
真空
系統
|
⑴ 真空泵選用上海申岡 真空泵。
⑵ 羅茨泵選用上海萃曼 。
⑶ 配置泵外冷卻裝置,其作用:
A、降低真空泵的運行溫度;
B、延長真空泵的使用壽命。
⑶ 配置真空泵抽氣口止回裝置—防止真空泵在啟動、停機過程中真空泵油逆升,而損耗泵油,造成真空泵因缺油而損壞,減少添加真空泵油的次數;
⑷ 本機真空泵無噴油現象,且長時間運行不會有卡滯現象。
|
提供
資料
|
⑴ 設備使用說明書;
⑵ 整機電氣原理圖;
⑶ 真空泵說明書;
|
其它
說明
|
⑴ 進出油口采用防滑倒錐塔頭,管接頭采用標準不銹鋼接頭;
⑵ 油液流通部分的球閥選用304不銹鋼材質球閥;
⑶ 整機連接部分采用不銹鋼螺栓;
⑷ 進出油管路設計有安全裝置,防止突然停機后造成油液倒流;
⑸ 本機全部基礎件均作磷化處理,內部再漆1032防銹漆,不會銹蝕;
⑹ 設計為推車式,底座有吊環,裝卸時更加方便;
⑺ 機座選用矩管,焊接四面使底座更牢固,取代其他廠家選用的角鋼和槽鋼;
⑻ 整機表面采用噴塑,增強了表面強度和硬度,可避免如烤漆表面的劃痕,碰傷以及失光;
⑼ 本機嚴格地說并無易損件,因此不會帶來額外費用支出;
⑽ 本機通過優化設計,使布局更合理,特別方便維護,在故障發生區進行維修,更換即可,不需為了修甲件而拆卸乙件、丙件;
⑾ 操作容易,在線濾油,可無人運行;維護間隔長;
⑿ 運行低噪音,運行狀態由指示燈顯示;
⒀ 本機為無泄漏產品,可滿足無泄漏環境的需要;
|
隨機備品備件
名稱
|
單位
|
數量
|
備注
|
PVC油管
|
米
|
15
|
|
抱箍
|
個
|
8
|
|
密封圈
|
套
|
1
|
|
