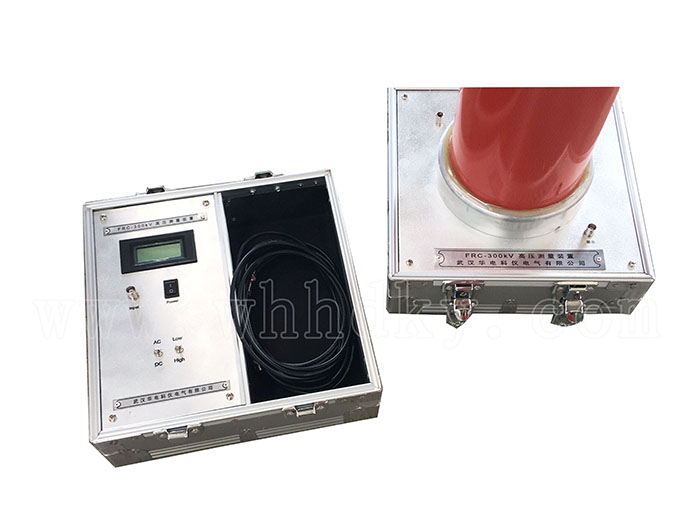

FRC交直流高壓測量裝置是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量?jī)x表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
本系列交直流高壓測量裝置是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量?jī)x表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
1．準確度及高壓阻抗
|
電壓等級
|
AC/DC50kV
|
AC/DC100kV
|
AC/DC200kV
|
AC/DC300kV
|
|
分壓比
|
1000：1
|
1000：1
|
1000：1
|
1000：1
|
|
阻抗
|
200MΩ
|
400MΩ
|
800MΩ
|
1200MΩ
|
|
準確度
|
直流值
|
1．0級
|
1．0級
|
1．0級
|
1．0級
|
|
交流值
|
1．0級
|
1．0級
|
1．0級
|
1．0級
|
2．工作環境
溫度：0~40℃
濕度：≤85%RH
3．體積、重量
|
電壓等級
|
AC/DC50kV
|
AC/DC100kV
|
AC/DC200kV
|
AC/DC300kV
|
|
體積（mm3）
|
220×220×600
|
220×220×800
|
220×220×1500
|
220×220×2100
|
|
重量
|
約10
|
約15
|
約25
|
約36
|
|
1、高精度數顯表
|
一臺
|
|
2、帶屏蔽高頻電纜測試線
|
一根
|
|
3、接地線
|
一根
|
|
4、合格證
|
一份
|
|
5、保修卡
|
一份
|
