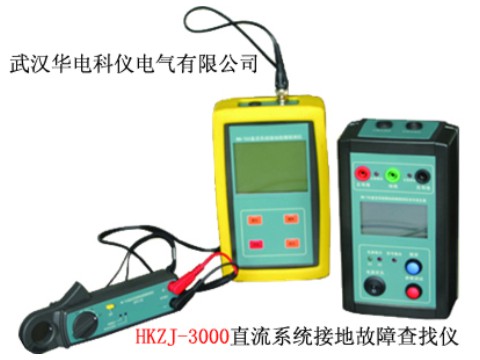

直流系統接地故障探測儀，用于發電廠、變電站直流電源系統的接地故障探測與定點。探測儀采用隔離程控恒流源向系統注入小電流信號，安全可靠，查找故障點快速準確，測試精度高。采用波形分析法實時計算顯示阻性電流的數值、電流方向，可直接觀看接地電流波形，克服了系統分布電容的影響，大大提高了判斷準確性。有效解決了高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地，單點多點接地等問題。
1. 直流系統無需停電，即可在線測試系統接地故障，提高系統運行的安全性。
2. 具有交流串入檢測功能，防止因交流串入造成儀器損壞。
3. 自動檢測直流系統電壓。對220V、110V、48V、24V不同電壓的直流系統自動調整儀器輸出電壓。
4. 智能化程度高，自動判斷接地狀態，接地時自動發出告警信號。
5. 具有電流方向指示功能，能檢測環路接地故障。
6. 能顯示接地電流的波形，通過觀察波形判斷接地狀態，克服了系統分布電容的影響。
7. 采用波形分析數字信號處理技術，實時計算顯示阻性電流，測試靈敏度大大提高，可測量高達200K的絕緣不良故障。
8. 信號發生器能測量直流系統接地電阻和對地分布電容的大小，自動計算輸出信號的最佳頻率。
9. 信號發生器支持直流和交流兩種供電方式；直流供電時無需外接電源，直接從直流系統取電，接線簡單、方便。
10. 欠壓指示功能：電池欠壓時儀器自動提示。
11. 自動關機功能：探測儀60分鐘內無操作或電池欠壓至一定程度能夠自動關機。
1. 適用的直流系統電壓等級220V、110V、48V、24V。
2. 信號發生器供電方式：直流屏供電（220V、110V）或使用交流220V供電。若使用交流220V供電，信號發生器會自動切斷直流供電回路，優先使用AC 220V電源供電。
3. 探測儀電源：內置可充電鋰電池�？沙掷m(xù)工作20小時，電池充電8-10小時即可充滿。
4. 卡鉗電源： 2節AA（5號）堿性干電池。連續工作時間10-20小時（因電池質量不同而不同）。
5. 抗對地分布電容值：支路≤22uF、系統對地總電容≤150 uF。
6. 發射頻率：2Hz、1Hz、0.5Hz、0.2Hz、0.1Hz。
7. 注入系統信號電流有效值≤5mA，開路輸出電壓峰值≤36V。
8. 信號發生器在線運行（且去掉平衡電阻）時的可測接地阻值范圍：
系統電壓＋220V時，0-200KΩ。
系統電壓＋110V時，0-100KΩ。
系統電壓＋48V時，0-40KΩ。
系統電壓＋24V時，0-20KΩ。
9. 卡鉗動態范圍：鉗雙根（正負母線一起鉗）范圍：0-100A（負載）
鉗單根范圍：-5A至＋5A
10. 功耗：發生器<2W。探測儀<0.5W。
11. 使用條件：溫度:0-40℃；濕度10-90％RH；海拔<4500m。
12. 體積：
信號發生器 195mm×112mm×65mm；
探測儀 195mm×112mm×45mm；
卡鉗 180mm×60mm×35mm。
13. 質量：
信號發生器 0.80kg；
探測儀 0.55kg ；
卡鉗 0.21kg。
