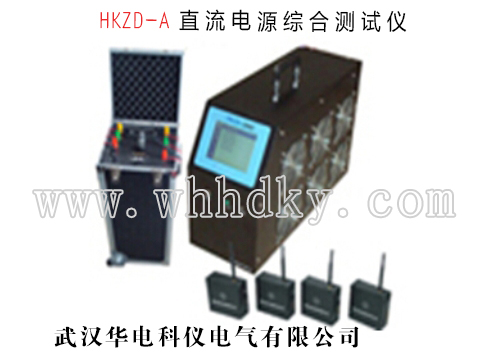

HKZD-A直流電源綜合測試儀是根據國家關于直流電源運行和維護規程的相關要求，集多年
的研制成果和長期現場運行經驗，綜合國內外相關先進技術而派生的新產品，該裝置可實現不同
容量充電機以及蓄電池組容量的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓
精度、穩流精度、紋波系數、效率值、交流輸入1-25次諧波值、放電容量等參數。同時配備直流
電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
功能特點:
是一種直流電源測試分析專用設備，全自動依照國標完成交流電壓調整、加載負載電阻、參數測試（紋波系數測試、穩流精度測試、穩壓精度測試等）、自動記錄測試值并停止測試等功能；
強大的擴展功能：兼容220V直流系統和110V直流系統的檢測；
采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高；
使用ARM和DSP雙CPU工作控制，以及16M字節的FLASH存儲器；
儀表使用大屏液晶觸摸屏，全漢化圖形界面，操作更簡單、方便；
測試過程中實時顯示測試數據，所有圖表清晰美觀、直觀方便；
可保存、回顯測量數據或?qū)⑵渖蟼鞯絇C，專用直流電源綜合測試儀數據分析軟件進行詳細數據圖表分析。隨時測試隨時保存、編輯、打�。�
數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；
模塊化結構，設計合理，運行可靠，體積小，重量輕；
大容量存儲器：存儲三百組穩壓精度測試、紋波系數測試、穩流精度測試、效率測試、限流特性數據圖形；
完備的通訊功能，具有RS232通訊接口與USB接口，利用U盤傳遞數據，可以U盤更新儀表軟件；
具有自動測試保護功能:當在測試過程中，檢測到整組或單體電池異常時，則自動終止測試；
防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。
|
項目
|
主機規格
|
負載電流
|
適用電壓等級
|
尺寸
|
直流電壓測量
|
重量
|
|
主
機
|
48V 150A
|
0~150A
|
48V
|
415*180*310
|
38~58V
|
9Kg
|
|
48V 300A
|
0~300A
|
48V
|
570*225*460
|
38~58V
|
15Kg
|
|
220V 30A/110V 30A
|
0~30A
|
220V/110V
|
260*350*600
|
110V:88~132V 220V:176~275V
|
13Kg
|
|
220V 50A/110V 50A
|
0~50A
|
220V/110V
|
500*360*420
|
110V:88~132V 220V:176~275V
|
15Kg
|
|
220V 50A/110V 80A
|
110V:0~80A 220V:0~50A
|
220V/110V
|
500*360*420
|
110V:88~132V 220V:176~275V
|
15Kg
|
|
調壓器
|
額定功率
|
15KVA
|
|
輸入電壓
|
380V±10%
|
|
輸出電壓
|
300V～450V
|
|
額定電流
|
20A
|
|
體積
|
260×350×600mm
|
|
重量
|
18kg
|
|
精度
|
電壓：±0.5%，電流：±0.5%
|
|
紋波系數
|
0.01%～10%±0.02%
|
|
供電電源
|
AC 220V±10%
|
|
工作環境
|
溫度：-5℃~50℃ 濕度：5%~90%
|
|
顯示屏
|
320*240彩色圖形LCD+觸摸屏
|
|
內存容量
|
128Mbit
|
|
通訊接口
|
USB
|
