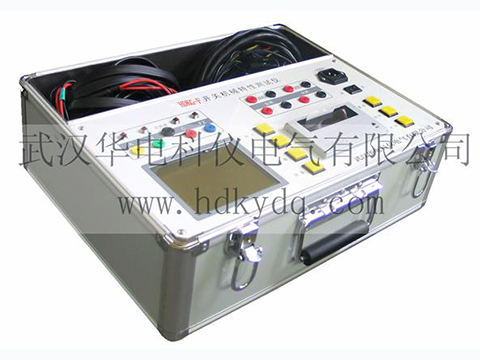

HDKG-F高壓開關動特性測試儀產品概述
隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。HDGK-F型高壓開關機械特性測試儀,是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本,參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分,DL/T846.3-2004高壓開關綜合測試儀為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
功能特點
1.可做電動操作和手動操作;
2.適且500KV電壓等級以內各種高壓斷路器的機械動特性測試;
3.可實測行程和自定義行程;
4.能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作;
5.接線方便,操作簡單,操作時只需一次合(分)動作便可得到合(分)全部數據,可選擇保存50組數據,提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖;
6.采用漢字提示以人機對話的方式操作;
7.數據準確,抗干擾性強,體積小,重量輕,美觀大方;
8.機內配有時鐘電路,可顯示當前年、月、日、時、分、秒,即使斷電,也能自動保存設置數據及測試數據;
9.機內帶有延時保護功能,斷路器動作后能自動切斷動作電源,很好的保護了斷路器設備和高壓開關測試儀;
10.儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
11.能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系;
12.可配置上傳軟件,實現電腦存檔和網上查閱, 打印。
技術參數
環境組別:
|
屬GB6587.1-1986《電子測量?jī)x器環境試驗總綱》中的Ш組儀器.
|
型 式:
|
便攜式
|
包 裝:
|
鋁合金箱
|
工作電源:
|
AC220V ±10%
|
頻 率:
|
50Hz ±5%
|
環境溫度:
|
-10°C~40°C
|
相對濕度:
|
≤85%
|
絕緣電阻:
|
≤2MΩ
|
介電強度:
|
電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
|
時間測試范圍:
|
時 間:
|
1~499.9ms
|
分辯率:
|
0.01ms
|
精 度:
|
≤0.1ms
|
速度測試范圍:
|
速 度:
|
15m/s
|
分辯率:
|
0.01m/s
|
精 度:
|
±1%讀數+2個字
|
行程測試范圍:
|
行 程:
|
不限
|
分辯率:
|
0.01mm
|
精 度:
|
±1%讀數+2個字
|
直流電源選擇范圍:
|
電 源:
|
25-265V/10A
|
分辯率:
|
1V
|
精 度:
|
≤±1%
|
尺寸與重量:
|
主 機:
|
440×300×150(mm) 5 (kg)
|
附 件:
|
440×300× 80(mm) 3 (kg)
|
配置清單
HDKG-F型開關機械特性測試儀主機
|
一臺
|
測量線
|
三組
|
電源線
|
一根
|
輔助觸點
|
一套
|
打印紙
|
兩卷
|
使用說明書
|
一本
|
合格證
|
一份
|
保修卡
|
一份
|
