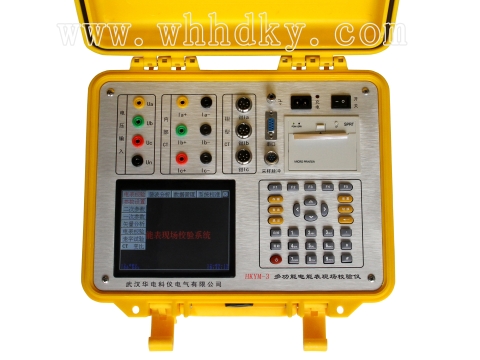

HKYM-3多功能電能表現場校驗儀是一種體積小、重量輕、簡便實用的計量校驗工具，一機多用，可實現以下多種功能：電能表現場校驗、用電檢查、電參量測試、矢量分析、諧波測試、CT變比測試、便攜式示波器�？涩F(xiàn)場校驗電能表的誤差、檢查計量裝置的接線是否正確、檢測計量用電流互感器的變比和極性、測量用戶電能質量（包括電壓諧波、電流諧波、電壓平衡度、總諧波失真度等）；通過測試可判斷用戶是否有偷竊電的行為，計量精度是否滿足國家標準的要求，用戶是否對電網的質量造成諧波污染，功率因數是否達標，避免電力系統的損失。儀器配備了500A高精度鉗型互感器，能夠直接測量并診斷低壓電能計量裝置計量是否正常，兼?zhèn)溆秒姳O(jiān)察及相位伏安表功能，可在用電稽查、供電所、計量、調度、繼保等部門作為標準及檢查工具使用，并可實現多種測試儀器的功能；是一種性價比極高的設備。
功能特點：
1.采用大屏幕高點陣彩色液晶顯示器；漢字、圖形化顯示，清晰度高；
2.可實時檢測三相電壓、電流、有功功率、無功功率、相角、功率因數、頻率、低壓CT的一次電流和二次電流、變比、極性；
3.直觀顯示三相電壓、電流的向量圖，并直接給出三相三線計量裝置48種接線判定結果；
4.可進行電度表的走字試驗，查處用戶換銘牌和字輪的竊電手段；
5.配備了高精度鉗形電流互感器，取樣方便，安全；可在不停電,不改變計量回路接線的情況下檢測三相四線和三相三線計量裝置綜合誤差(含接線、電能表、低壓CT誤差)；
6.可對各種類型的無功電能表進行校驗；
7.內置大容量數據存儲器，可存儲2000塊表的檢測數據,包括電表信息、電壓、電流、相位、功率、功率因數、向量圖等；掉電后數據可保存100年以上；
8.具有RS232接口，可與計算機通訊，實現數據管理并進行報表打��；
9.可進行2～32次諧波的檢測，顯示各次諧波的含量或幅值；可自動計算總諧波失真度；
10.可顯示各相電壓和電流的實時波形，用于判斷電壓和電流的質量是否良好；
11.可擴展測量CT變比值、極性、變比誤差和角差；
12.內置高性能鋰離子充電電池，可連續工作8小時以上。
|
輸入電壓
|
AC50~450V
|
|
電流量程
|
5A 、500A （鉗表），5A （內置電流互感器）
|
|
頻率范圍
|
45Hz ~65Hz， 準確度：±0.01Hz
|
|
相位測量范圍
|
0°~360°，準確度：±0.1o
|
|
電流、電壓、有功功率、有功電能準確度等級
|
0.05或0.1（內置電流互感 器），0.3或0.5（鉗型電流互感器）
|
|
無功電能準確度等級
|
0.3 (內置電流互感器)
|
|
輸入阻抗
|
電壓回路≥300kΩ，電流回路≤0.01Ω
|
|
輸出標準電能常數
|
10000p/kw.h（5A ），100 p/kw.h（500A ）
|
|
工作溫度
|
-20℃ ~+50℃
|
|
24小時變差
|
≤0.02%
|
|
工作電源
|
內置高性能鋰離子充電電池
|
|
整機功耗
|
小于3VA
|
|
體積
|
320×260×120(mm)
|
|
重量
|
2.2Kg
|
