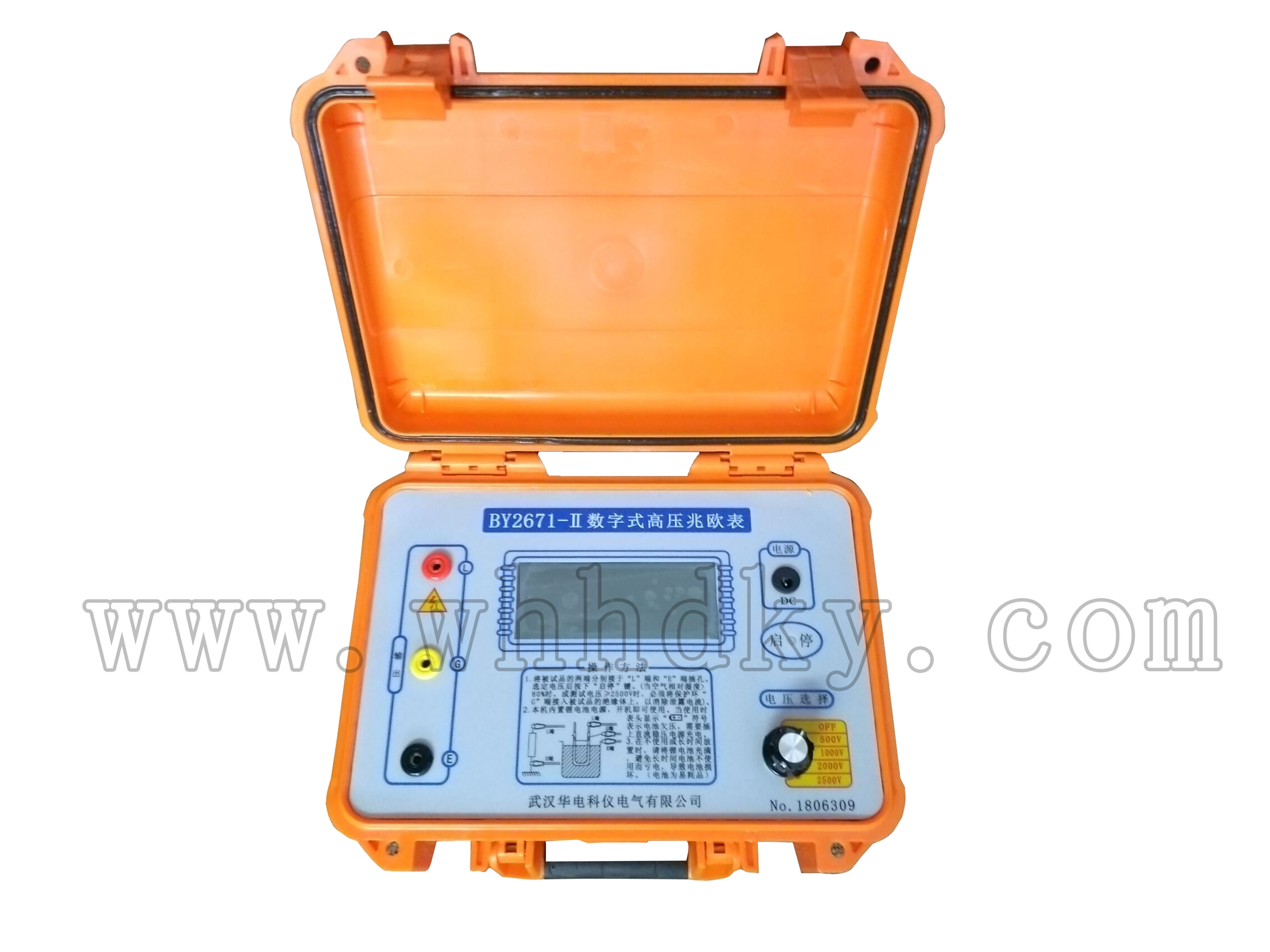

產品概述
儀表工作原理
BY2671-II數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原 理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

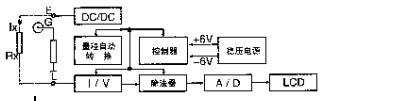

儀表電路框圖
如圖所示：
儀表使用范圍
本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
功能特點
本表具有以下特點：
輸出功率大、帶載能力強，抗干擾能力強。
本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
本表輸出短路電流可直接測量，不需帶載測量進行估算。
技術參數
|
使用條件
|
環境溫度：
|
0℃~+45℃
|
|
相對濕度：
|
≤85%RH
|
|
輸出電壓等級、測量范圍、分辨率、誤差
|
機 型
|
輸出電壓等級
|
測量范圍
|
相對誤差
|
分 辨 率
|
|
2670
|
100V,250V，500V,1000V
|
1~1999MΩ
|
≤±5%±1d
|
0.001MΩ,0.01MΩ，0.1MΩ, 1.0MΩ
|
|
2671
|
500V,1000V，2000V,2500V
|
1~19990MΩ
|
≤±5%±1d
|
0.01MΩ,0.1MΩ,1.0MΩ,10.0MΩ
|
|
2672
|
2500V,5000V
|
20~199999MΩ
|
＜±10%±1d
|
0.01MΩ,0.1MΩ，1.0MΩ
|
|
輸出最高電壓帶載能力及短路電流
|
機 型
|
電壓/負載
|
電壓跌落
|
電壓跌落
|
|
2670
|
1000V/2MΩ
|
約10%
|
約10%
|
|
2671
|
2500V/20MΩ
|
約10%
|
約10%
|
|
2672
|
5000V/20MΩ
|
約10%
|
約10%
|
|
電源適用范圍、功率損耗
|
直流：
|
7~9V（7節5#可充電電池組）外接交流220V電源進行充電。
|
|
功耗：
|
靜態功耗：
|
≤160mW
|
|
最大功率：
|
≤2.5W
|
|
體積與重量
|
體符號：
|
220mm×200mm×105mm；
|
|
重量：
|
<1.4kg
|
