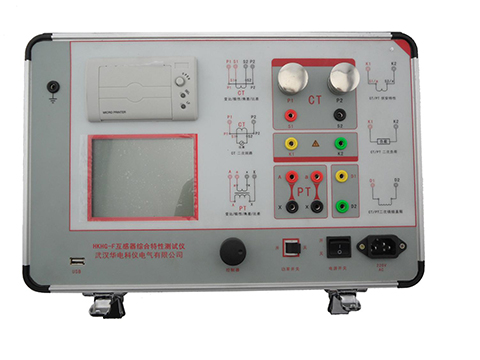

HKHG-F互感器綜合特性測試儀

項    目

參    數

工作電源

AC220V±10% 、50Hz

設備輸出

0～2500Vrms， 5Arms（20A峰值）

大電流輸出

0～1000A

勵磁精度

≤0.5%（0.2%*讀數+0.3%*量程）

二次繞組

電阻測量

范圍

0.1～300Ω

精度

≤0.5%（0.2%*讀數+0.3%*量程）

二次實際

負荷測量

范圍

5～1000VA

精度

≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA

相位測量

（角差）

精度

±4min

分辨率

0.1min

比差

精度

≤0.05%

CT

變比測量

范圍

≤25000A/5A（5000A/1A）

精度

≤0.5%

PT

變比測量

范圍

1～500KV

精度

≤0.5%

工作環境

溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m

尺寸、重量

尺寸：400mm × 250mm × 250mm ，  重量：≤22Kg
