產品概述

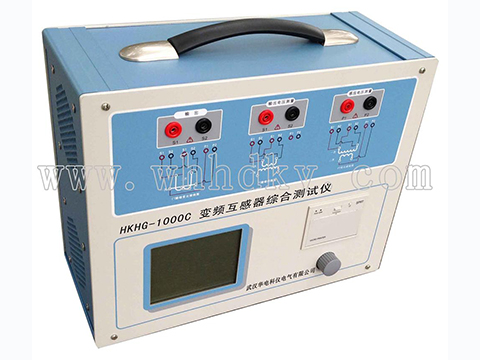

HKHG-1000C變頻互感器綜合測試儀變比測試范圍廣、拐點電壓測試高、測試精度高,適用于互感器廠、科研院所、發電廠以及各電壓等級變電站。
功能特點
1、功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作。
3、可精確測量變比差與角差,比差最大允許誤差±0.05%,角差最大允許誤差±2min,能夠進行0.2S級電流互感器的測量,變比測量范圍為1~35000。
4、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅160V的交流電壓和5Arms(15A峰值)的交流電流,卻能應對拐點高達60KV的CT測試。
5、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6、測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
7、測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8、全中文動態圖形界面,無需參考說明書即可完成接線、設置參數:動態顯示參數設置,根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖,根據當前所選試驗項目,顯示對應的接線圖。
9、5.7寸圖形透反式LCD,陽光下清晰可視。
10、采用旋轉光電鼠標操作,操作簡單,快捷方便,極易掌握。
11、面板自帶打印機,可自動打印生成的試驗報告。
12、測試結果可用U盤導出,程序可用U盤升級,方便快捷。
13、裝置可存儲1000組測試數據,掉電不丟失。
14、配有后臺分析軟件,方便測試報告的保存、轉換、分析,可以用于試驗數據的對比、判斷與評估。
15、易于攜帶,裝置重量<9Kg。
功能
CT測試:
變比
極性
比差、角差
猜變比
匝比、匝比誤差
二次直阻
負載阻抗
勵磁特性
5%、10%誤差曲線
剩磁系數Kr
二次時間常數Ts
不飽和電感Lu
飽和電感Ls
儀表保安系數FS
準確限值系數
復合誤差
二次極限感應電動勢Eal
暫態面積系數Ktd
額定對稱短路電流倍數Kssc
峰損誤差εˆ
PT測試:
變比
極性
勵磁特性
技術參數
型號
|
HKHG-1000C
|
測試用途
|
CT, PT
|
功能
|
0.05級,A型所有功能,支持U盤,精度提高,滿足計量口對比差、角差的試驗需求
|
輸出
|
0~180Vrms,12Arms,36A(峰值)
|
電壓測量精度
|
±0.1%
|
CT變比
測量
|
范圍
|
1~40000
|
精度
|
±0.05%
|
PT變比
測量
|
范圍
|
1~40000
|
精度
|
±0.05%
|
相位測量
|
精度
|
±2min
|
分辨率
|
0.5min
|
二次繞組電阻測量
|
范圍
|
0~300Ω
|
精度
|
0.2%±2mΩ
|
交流負載測量
|
范圍
|
0~1000VA
|
精度
|
0.2%±0.02VA
|
輸入電源電壓
|
AC220V±10%,50Hz
|
工作環境
|
溫度:-10οC~50οC,濕度:≤90%
|
尺寸、重量
|
尺寸365 mm×290 mm×153mm 重量<10kg
|
