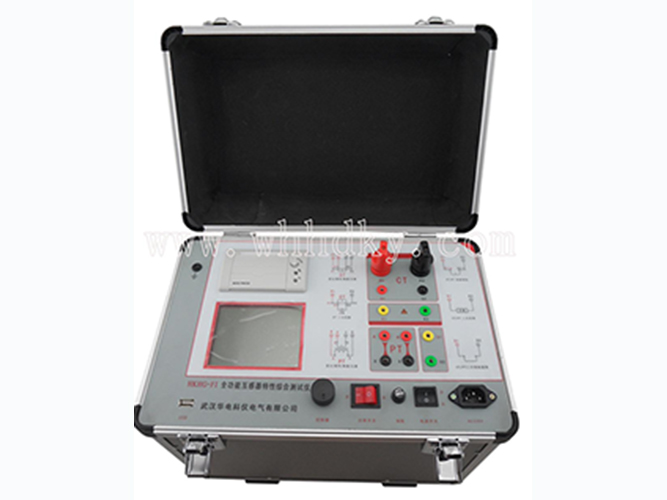

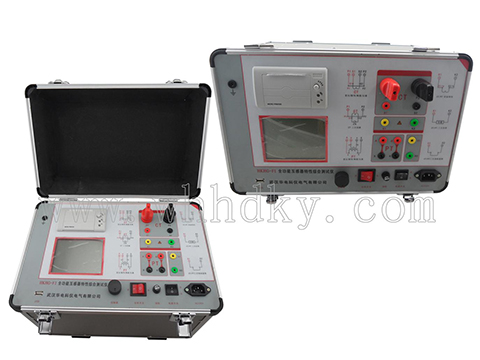

HKHG-F1 全功能互感器特性綜合測試儀

產品概述

安全操作

• 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。

• 不要在多雨或潮濕氣候下操作測試儀。

• 不要在易爆氣體或蒸汽存在的環境下操作測試儀。

• 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。

• 測試儀的內部可能產生高電壓！因此，只有具備資質的人才允許打開測試儀。

• 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。

• 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。

• 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！

• 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。

注意：

1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格參照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、實驗中嚴禁觸碰所有測試端子。

功能特點

1. 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-600A.

2.滿足 GB1207、GB1208等規程要求.

3.無需外接其它輔助設備，單機即可完成所有檢測項目.

4. 自帶微型快速打印機、可直接現場打印測試結果.

5.采用智能控制器，操作簡單.

6.大屏幕液晶，圖形化顯示接口.

7.按規程自動給出CT/PT（勵磁）拐點值.

8.自動給出5%和10%誤差曲線.

9.可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.

• 小巧輕便≤22Kg，非常利于現場測試.

技術參數

工作條件要求

1、 輸入電壓 220Vac±10%、額定頻率 50Hz；

2、 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；

3、 參數對應的環境溫度是23℃±5℃；

4、 保證值在出廠校驗后一年內有效。
