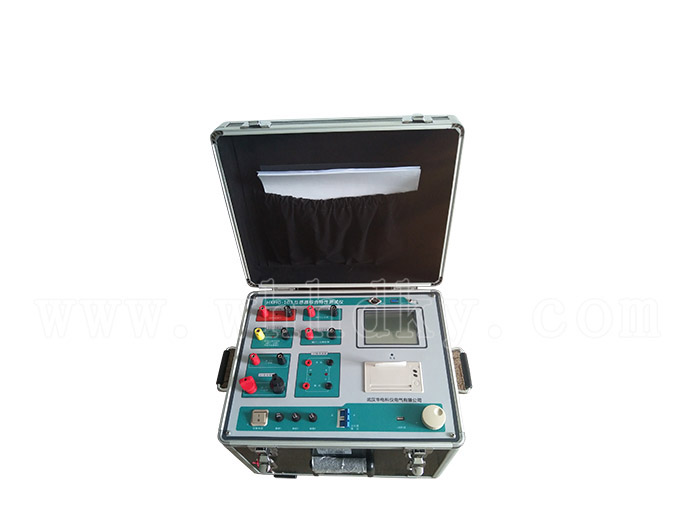

HKHG-103 互感器多功能全自動綜合測試儀

功能特點

1、 全自動型測試儀: 只需設定最高輸出電壓和最大輸出電流，儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以儲存在機內，可以現場打印、事后打印，也可用U盤取出傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。

2、 功能全面:裝置所具備的功能如下：

CT試驗：伏安特性曲線                      PT試驗：伏安特性曲線

曲線拐點自動計算                          變比、極性

10%和5%誤差曲線                           PT退磁功能

變比、極性                                二次繞組交流耐壓

比差、角差測量

二次側回路負載測試、二次側回路檢查

CT退磁功能

二次繞組交流耐壓

3、 輸出保持：具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。

4、 真有效值采樣：所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。

5、 單一電源，操作方便：僅需單一輸入電源，220V或380V自適應。

6、 U盤保存及串口通訊：試驗的數據可通過U盤傳至PC機，也可通過RS232串口上傳至PC機，由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了用戶整理報告。

7、 拐點自動計算：可以自動計算出CT伏安特性曲線的拐點值，并根據拐點值自動確定曲線各段的數據步長，因而曲線測量點整齊合理，方便做報告。

8、 日期和時鐘：儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。

9、 不接觸測試，安全性高：全微機化裝置，設定完成后完全不需人工接觸，儀器全自動進行測試�？墒箿y試人員遠離高壓電路，確保測試人員安全。

10、 輸出容量大：單機輸出功率大，A型交流電壓輸出950V，電流輸出短時可達25A；最大電流750A。 B型交流電壓輸出950V，電流輸出短時可達20A；最大電流600A。

11、 可外接升壓器、升流器：采用外接升壓器進行伏安特性試驗時，最高可輸出2500V、1.5A，可滿足500KV等級1A電流互感器的伏安特性試驗。外接升流器可達1000A、3500VA。若選用伏安特性及變比極性試驗外接信號采集附件，可使用戶自備升壓器、升流器進行試驗。

12、 自帶大屏幕圖形LCD、全漢化圖形界面：測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。

13、 旋轉鼠標操作：采用我公司獨創的光電旋轉鼠標進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用壽命長。

14、 超大容量的數據存儲：單機各個功能試驗可存儲230組測試數據，數據掉電不會丟失，可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能，將現場測試數據保存到U盤上，做到現場測試記錄無限量保存
