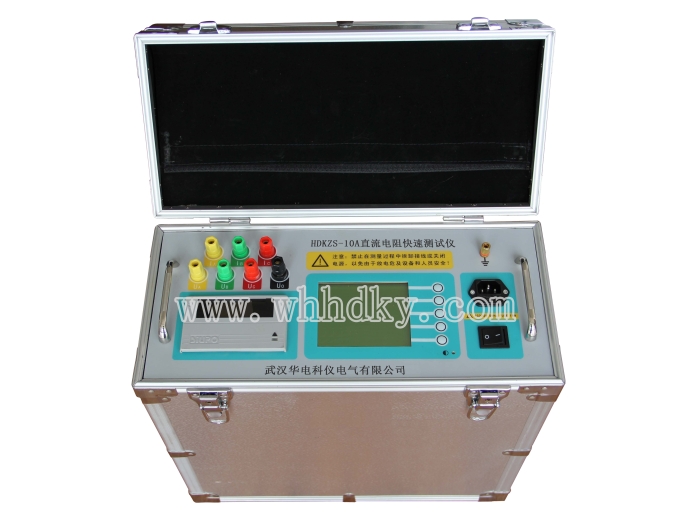

本直流電阻快速測試儀(以下簡稱直阻儀)是變壓器直流電阻測量的最新一代產品,是為測量大容量變壓器三相繞組直流電阻而優化設計的。
可對變壓器的三相繞組直流電阻進行同時測試。
對有載調壓變壓器可以不需要放電,直接調節分接開關,測量時間是傳統單相測量的三分之一,可大大縮短工作時間和勞動強度。
直阻儀采用大屏幕液晶顯示器,全中文圖形界面,清晰直觀,操作非常簡單。并配備面板式打印機和大容量非易失性存儲器,可以方便的存儲和打印測量結果。
測試數據穩定,快速,重復性好,是現場測量變壓器直流電阻的最佳選擇。
測試電流
|
單相 :1A 5A 10A 20A
三相 :1A 5A 10A
|
測量范圍
|
單相 : 1A 10mΩ ~ 20Ω
5A 1mΩ ~ 4Ω
10A 1mΩ ~ 2Ω
20A 1mΩ ~ 1Ω
三相 : 1A 10mΩ ~ 6Ω (每相)
5A 1mΩ ~ 1Ω (每相)
10A 1mΩ ~ 0.6Ω(每相)
|
測量準確度
|
±0.2%(滿量程)±2個字
|
最大分辨率
|
0.1μΩ
|
數據存儲容量
|
150組
|
電源
|
AC 220V±22V,50Hz±2 Hz
|
工作環境
|
環境溫度:0°~40°相對濕度:≤80%
|
