產品概述

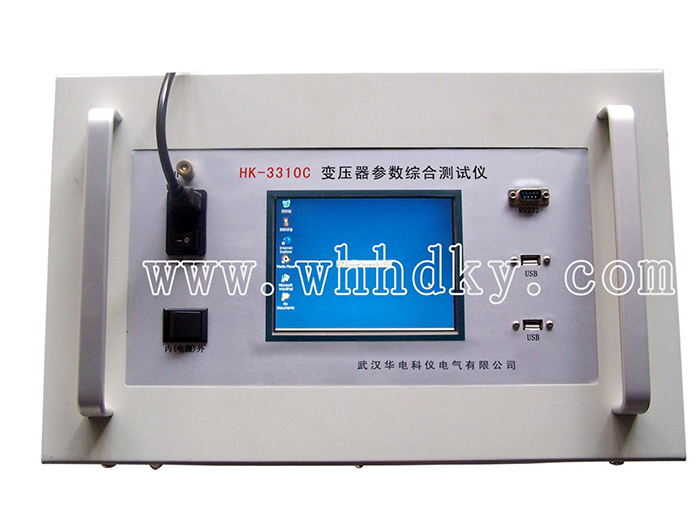

HK-3310C型變壓器綜合測試儀，是將三通道直流電阻測試儀、低電壓短路阻抗測試儀、有載開關測試儀集于一體的測試大型電力變壓器的儀器。
功能特點
直流電阻：
1、三相同時測試和自動助磁的功能
2、可以一次將高、低壓電流、電位測試線全部接到變壓器上，測試過程中不用在倒測試線；
3、對于有中性點星型接法的繞組測試，可以采取三相同時測試的方式測試A0、B0、C0相的電阻值，大大節省測試時間；
4、對于三相五柱低壓內部角接變壓器的低壓側測試時，可以采用自動助磁的方法，測試速度快；
5、可以顯示、打印變壓器的高、中、低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值數據；
6、具有完善的反電勢保護功能；
7、儀器可以永久存儲測試數據。
短路阻抗：
1、采用單相220V低壓電源，分別對變壓器的AB、BC、CA繞組自動施加電流，同步采集數據并換算出額定阻抗百分?jǐn)?shù)。
2、接線方式為Y/△，Y/Y，△/Y的三相變壓器，可將連接線一次性接好，選擇三相測量，即可自動測出數據，并自動計算阻抗值和阻抗誤差；
3、使用儀器的單相法做三相變壓器時，輸入?yún)?shù)要輸入額定容量的1/3。
4、可以顯示、打印變壓器的全部測試數據；
5、儀器可以永久存儲測試數據。
有載開關：
1、三路獨立的恒流源；
2、功能強大，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量；
3、智能型測試和結果分析；
4、可以顯示、打印變壓器有載開關的測試波形；
5、儀器可以永久存儲測試波形；
6、儀器設有自動放電回路和過壓保護電路。
技術參數
直流電阻：
|
三相測試：
|
5A 、1A 兩檔
|
|
測試范圍：
|
5A：
|
10mΩ～4Ω
|
|
1A：
|
1Ω～20Ω
|
|
分相測試：
|
10A，5A，1A
|
三檔
|
|
測試范圍：
|
10A：
|
500.0μΩ～1Ω
|
|
5A：
|
10mΩ～4Ω
|
|
1A：
|
1Ω～20Ω
|
|
分辨率：
|
0.1μΩ
|
|
測量精度：
|
0.2級
|
短路阻抗：
|
電壓測量范圍：
|
5---400V；
|
|
測量精度：
|
0.2級
|
|
電流測量范圍：
|
0.1---10A;
|
|
測量精度：
|
0.2級
|
有載開關：
|
輸出電流：
|
0.4A
|
|
電阻分辨率：
|
0.01Ω
|
|
過渡電阻范圍 ：
|
1Ω～30Ω
|
|
過渡時間范圍：
|
0～200ms
|
|
測量精度：
|
過渡電阻
|
±1% ± 0.1Ω
|
|
同期時間
|
0.1ms ±1%
|
