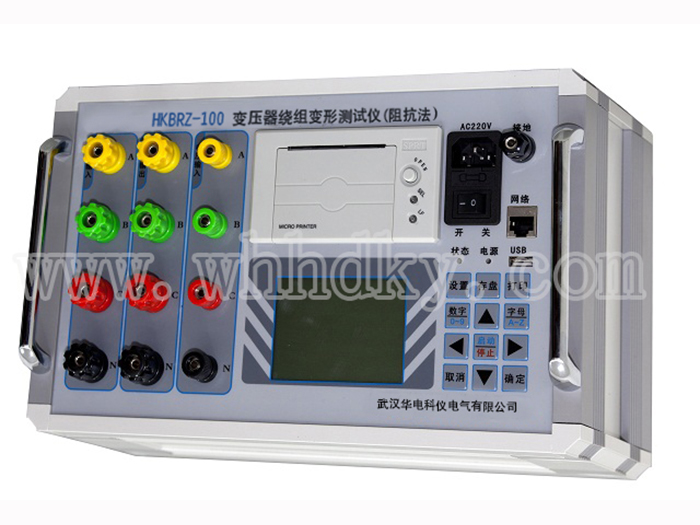

HKBRZ-100 變壓器繞組變形測試儀

產品概述

HKBRZ-100變壓器繞組變形測試儀(阻抗法）是我公司研制生產的，測試儀的技術指標和試驗方法完全符合《GB1094.1－1996變壓器》、《DL/T596－1996電力設備預防性試驗規程》及《DL/T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》的所有規定。儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，測量數據準確、穩定。

該儀器采用單相電源或者三相電源進行測量，儀器有低電壓測試自動折算到額定電壓功能，適合現場使用。該儀器可同步測量電壓，電流，功率，電源頻率。儀器可自動記錄測試數據，內置不掉電存儲器，可長期存儲測量數據，儀器自帶高速熱敏打印機，可以現場打印測試數據，高清晰液晶顯示屏，全中文菜單及操作提示，操作簡易直觀。

功能特點

1.測試精度高，電流、電壓等基本參數的測試精度都優于0.1%。

2.系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高。

3.三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率計算精度有根本的保障，HKBRZ-100滿足所有變壓器的接線測量方式。

4.在電壓、電流波形嚴重畸變及低功率因數下仍可準確測量變壓器阻抗值。

5.所有測試通道完全隔離、獨立，自動調節量程范圍

6.所有輸入通道的外接PT、CT的變化可分別進行設定，當輸入電壓小于500V，電流小于50A時，可直接測量。

7.320X240分辨率高清晰度液晶顯示屏，可同時顯示多個測試參數。

8. 全漢字化的操作界面和報告打印及存儲功能，能充分滿足用戶的使用需求。

技術參數
