簡介
HK-3000B接地電阻.土壤電阻率測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用最新數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
HK-3000B接地電阻.土壤電阻率測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。
HK-3000接地電阻.土壤電阻率測試儀別名：精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等。
技術規格
1．基準條件和工作條件
|
影響量
|
基準條件
|
工作條件
|
備注
|
|
環境溫度
|
23℃±1℃
|
-10℃～40℃
|
----
|
|
環境濕渡
|
40%～60%
|
＜80%
|
----
|
|
儀表工作電壓
|
9V±0.1V
|
9V±1.5V
|
----
|
|
輔助接地電阻值
|
＜100Ω
|
＜30kΩ
|
rC、rP
|
|
干擾電壓
|
無
|
＜20V
|
----
|
|
干擾電流
|
無
|
＜2A
|
----
|
|
測R時電極間距
|
a＞5d
|
a＞5d
|
----
|
|
測ρ時電極間距
|
a＞20h
|
a＞20h
|
----
|
2．一般規格
|
功 能
|
二三四線測量接地電阻、土壤電阻率；
接地電壓、交流電壓測量
|
|
電 源
|
DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時)
|
|
量 程
|
接地電阻：0.00Ω～30.00kΩ
|
|
土壤電阻率：0.00Ωm～9000kΩm
|
|
測量方式
|
精密4線、3線法測量、簡易2線測量接地電阻
|
|
測量方法
|
接地電阻：額定電流變極法，測量電流20mA Max
土壤電阻率：四極法(溫納法)
對地電壓：平均值整流(P(S)-ES接口間）
|
|
測試頻率
|
128Hz/111Hz/105Hz/94Hz(AFC)
|
|
短路測試電流
|
AC 20mA max
|
|
開路測試電壓
|
AC 40V max
|
|
測試電壓波形
|
正弦波
|
|
電極間距范圍
|
可設定1m～100m
|
|
換 檔
|
接地電阻：0.00Ω～30.00kΩ全自動換檔
|
|
土壤電阻率：0.00Ωm～9000kΩm全自動換檔
|
|
背 光
|
可控藍屏背光，適合昏暗場所使用
|
|
顯示模式
|
4位超大LCD顯示，藍屏背光
|
|
測量指示
|
測量中LED閃爍，LCD倒計數,進度棒圖指示
|
|
LCD尺寸
|
128mm×75mm
|
|
LCD顯示域
|
124mm×67mm
|
|
儀表尺寸
|
高寬厚：215mm×190mm×95mm
|
|
標準測試線
|
4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
|
|
簡易測試線
|
2條：紅色1.6m，黑色1.6m各1條
|
|
輔助接地棒
|
4根：φ10mm×150mm
|
|
測量時間
|
對地電壓：約3次/秒
|
|
接地電阻、土壤電阻率：約5秒/次
|
|
測量次數
|
5000次以上(短路測試，測1次，停30秒再測)
|
|
線路電壓
|
AC 600V以下測量
|
|
RS232接口
|
具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
|
|
通 訊 線
|
RS232通訊線1條，長1.5m
|
|
數據存儲
|
300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
|
|
數據保持
|
保持?jǐn)?shù)據時“HOLD”符號指示
|
|
數據查閱
|
查閱數據時“READ”符號指示
|
|
溢出顯示
|
超量程溢出時“OL”符號指示
|
|
干擾測試
|
自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
|
|
輔助接地測試
|
具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
|
|
報警功能
|
測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
|
|
電池電壓
|
 當電池電壓降到約7.5V時，電池電壓低符號“ ”顯示，提醒更換電池
|
|
功 耗
|
待機: 約20mA(背光關閉)
|
|
開機開背光：約45mA(背光關閉25mA)
|
|
測量：約100mA(背光關閉)
|
|
質 量
|
總質量：4.5kg(含包裝)
|
|
儀表：1443g(含電池)
|
|
測試線：1560g
|
|
輔助接地棒：935g(4根)
|
|
工作溫濕度
|
-10℃～40℃；80%rh以下
|
|
存放溫濕度
|
-20℃～60℃；70%rh以下
|
|
過載保護
|
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
|
|
絕緣電阻
|
20MΩ以上(電路與外殼之間500V)
|
|
耐 壓
|
AC 3700V/rms(電路與外殼之間)
|
|
電磁特性
|
IEC61326(EMC)
|
|
適合安規
|
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
IEC61010-031；
IEC61557-1(接地電阻)；
IEC61557-5(土壤電阻率)；
JJG 366-2004。
|
3．基準條件下基本誤差及性能指標
|
測量功能
|
測量范圍
|
精度
|
分辨力
|
|
接地電阻
(R)
|
0.00Ω～30.00Ω
|
±2%rdg±3dgt
|
0.01Ω
|
|
30.0Ω～300.0Ω
|
±2%rdg±3dgt
|
0.1Ω
|
|
300Ω～3000Ω
|
±2%rdg±3dgt
|
1Ω
|
|
3.00kΩ～30.00kΩ
|
±4%rdg±3dgt
|
10Ω
|
|
土壤電
(ρ)
|
0.00Ωm～99.99Ωm
|
根據R的測量精度而定
(ρ=2πaR
a:1 m～100m；
π=3.14)
|
0.01Ωm
|
|
100.0Ωm～999.9Ωm
|
0.1Ωm
|
|
1000Ωm～9999Ωm
|
1Ωm
|
|
10.00kΩm～99.99kΩm
|
10Ωm
|
|
100.0kΩm～999.9kΩm
|
100Ωm
|
|
1000kΩm～9000kΩm
|
1kΩm
|
|
接地電壓
|
AC 0.0～600V
|
±2%rdg±3dgt
|
0.1V
|
注：1. rC max或rP max時的附加誤差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt。

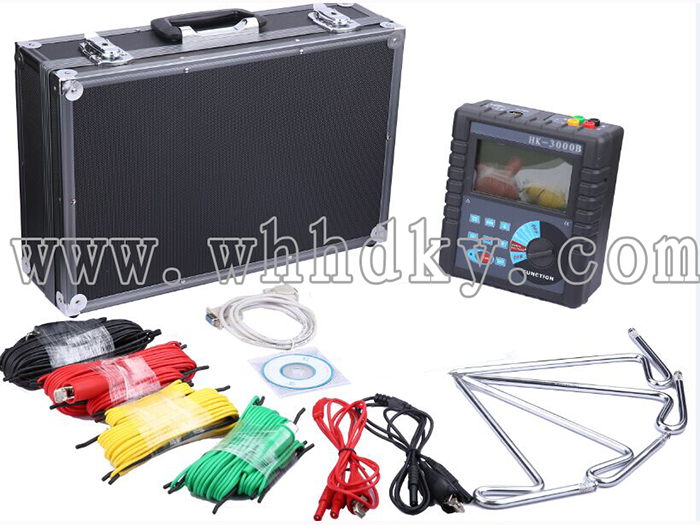

裝箱清單
|
儀表
|
1臺
|
|
儀表箱
|
1個
|
|
輔助接地棒
|
4根
|
|
標準測試線
|
4條(紅色20米；黃色10米；綠色10米；黑色20米各1條)
|
|
簡易測試線
|
2條(紅色1.6米；黑色1.6米)
|
|
鋅錳干電池
|
6節(R14S 1.5V)
|
|
監控軟件光盤
|
1份
|
|
RS232通訊線
|
1條
|
|
用戶手冊/保修卡/合格證
|
1份
|
