概述

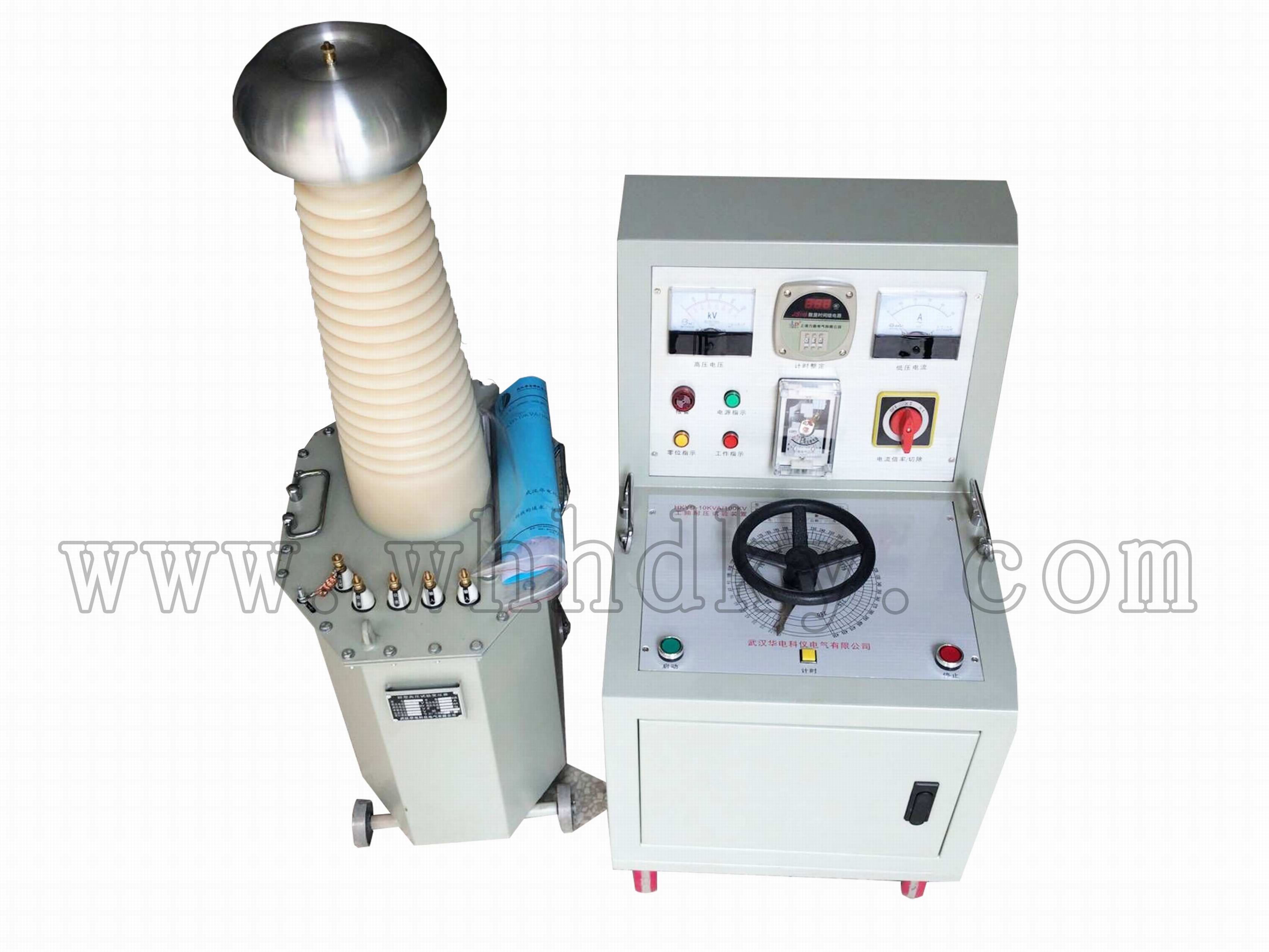

工頻耐壓試驗裝置，也叫高壓試驗變壓器(油)是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由輕型高壓試驗變壓器，操作控制箱（臺）組成，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
產品結構
高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖

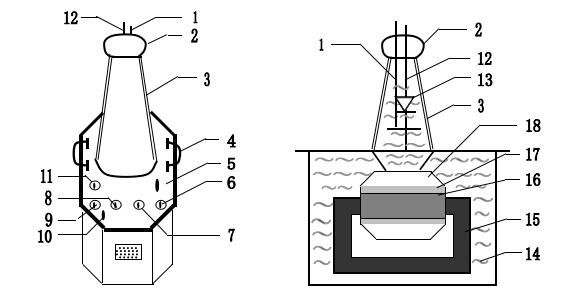

圖1：單臺試驗變壓器 圖2：單臺試驗變壓器內部結構圖
外部結構示意圖
1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手
5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端
11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油
15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組
在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。
技術參數
額定容量：10kVA
輸入電壓：250V， 輸入電流：40A
輸出電壓：AC100kV 輸出電流：100mA
阻抗電壓：<10% 空載電流：<10%
變比：400 測量變比：1000 聯接組別；I,I0
外形尺寸mm：300*450*780 重量：135kg
使用條件
7.5.1環境溫度：0—40℃；
7.5.2海拔高度：＜1000m；
7.5.3相對濕度：＜85%；
7.5.4工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
技術參數、規格及選用配套
該控制臺的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P。
1、 控制箱（臺）的型號及技術參數如表1
|
規 格
|
容量（kVA）
|
電 源
|
輸 出
|
外型尺寸
|
重量
|
|
相數
|
電壓（V）
|
頻 率（Hz）
|
電壓（V）
|
電流（A）
|
|
3
|
3
|
1
|
220
|
50
|
250
|
12
|
400×270×270
|
17
|
|
5
|
5
|
1
|
220
|
50
|
250
|
20
|
300×400×300
|
20
|
|
10
|
10
|
1
|
220
|
50
|
250
|
40
|
300×400×330
|
40
|
|
15
|
15
|
2
|
220
380
|
50
|
250
450
|
60
33.3
|
400×450×500
|
50
|
|
20
|
20
|
2
|
380
|
50
|
450
|
44.4
|
400×450×500
|
55
|
|
30
|
30
|
2
|
380
|
50
|
450
|
66.6
|
400×450×700
|
79
|
|
50
|
50
|
2
|
380
|
50
|
450
|
111.1
|
400×450×900
|
|
