地下管線探測儀用于探測地下電纜、金屬管線精確走向和深度，也可以檢測地下電纜開放性故障位置、管道防腐層破損點。

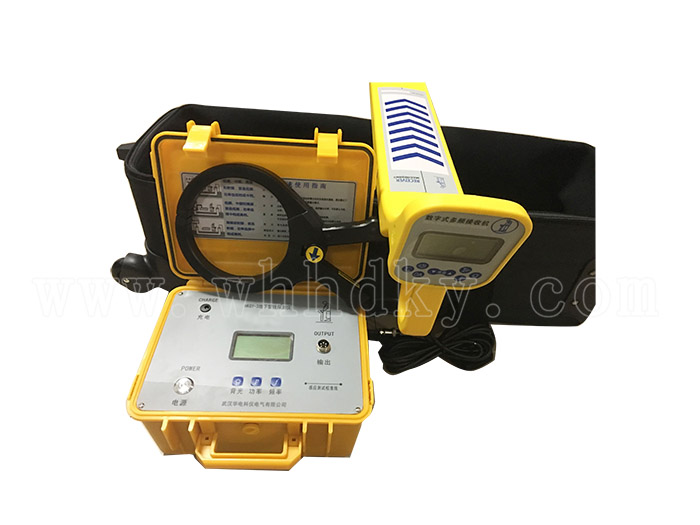

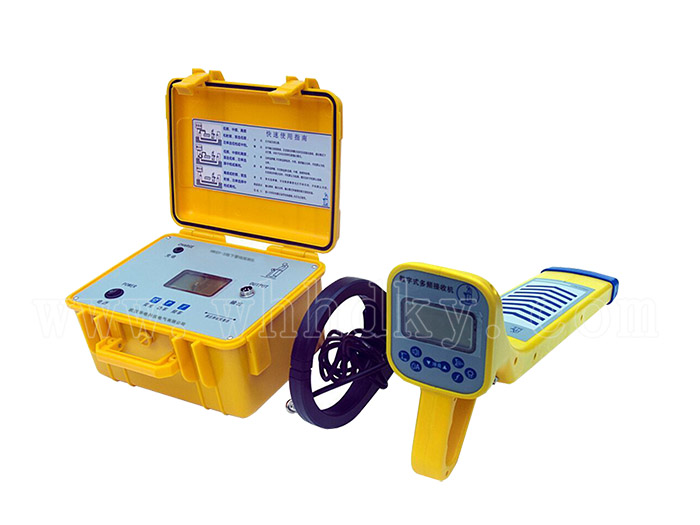

設備組成：
1.地下管線探測儀發射機；
2.地下管線探測儀接收機；
3.耦合鉗；
4.A字架（選配件）
地下管線精確定位與跟蹤；
地下管線埋深測量；
電纜路徑測量；
電纜開放故障點定位測試；
對管道外防腐層破損點定位。
當前，城市電力電纜、通訊電纜、通訊光纖、燃?xì)夤艿馈⒆詠?lái)水管道、熱力管道等埋地管線越來越密集復雜，就像神經一樣布滿城市的地下。如何準確查找、定位地下管線是市政規劃人員和市政建設人員非常關心的。地下管線探測儀能夠在地面上對埋地管線精確定位、測深，在地下管線密集復雜區域也能準確對目標管線進行追蹤和定位；能夠在非開挖狀況下，對埋地管道防腐層破損進行評估和定位。因此，地下管線探測儀在煤氣、自來水、電信、電力、市政、石油、物探、石化等行業有廣泛的應用前景。
1.發射機技術特點：
發射頻率:音頻、中頻、高頻、射頻；以及組合頻率：音頻+射頻、中頻+高頻。
最大輸出功率 5W，阻抗自動匹配；
功率輸出：低擋、中檔、高擋
工作模式:直聯法、耦合法、感應法；
匹配負載：5歐姆～3000歐姆；
等效阻抗測試精度：顯示值10%；
電池類型：可充電鋰電池組；；
電池壽命：連續工作4小時至8小時，取決于等效阻抗的大��；
工作溫度：-10°C～55°C
尺寸大�。�150×120×320mm
重量：3.2公斤（含電池）
2.接收機技術特點：
接收頻率：音頻、中頻、高頻、射頻、工頻；
測試模式：波谷法、波峰法、跨步、測深；
接收信號強度顯示方式：數字0～999、條形圖、調頻音調；
深度測試方式：直測法、80%法、∠450法；
增益控制：手動調節，動態范圍為100db；
深度探測：最大探深不小于6米；
測深精度*：測試（顯示）值5%；
最大探測距離：直連法時絕緣良好的電纜最大可達15km；
*取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流等因素;
工作溫度：-10°C～+55°C；
電池型號：可充電鋰電池組；
電量指示：圖形顯示；
電池壽命：連續工作>6小時：間斷工作 >12小時；
尺寸大�。�700×220×110mm；
重量：3公斤（帶電池）
