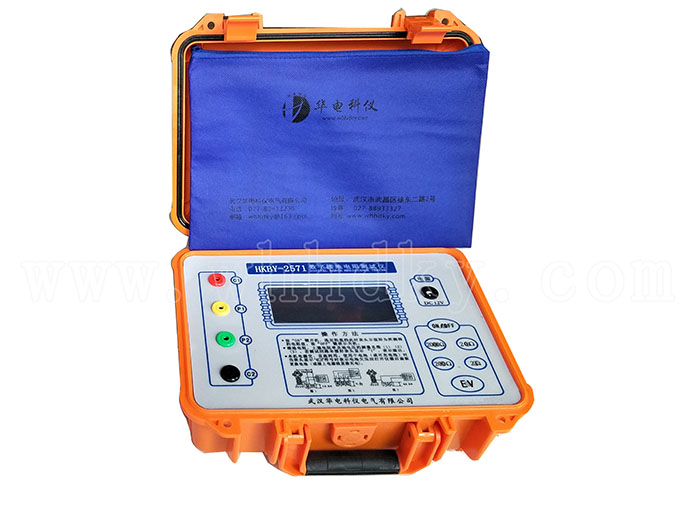

HKBY-2571數字接地電阻測試儀適用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可測量土壤電阻率及地電壓。
工作原理為由機內的DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大， 再經過檢波送入表頭顯示。借助倍率開關可得到三個不同的量限： 0-2Ω、0-20Ω、0-200Ω、0-2000Ω。
性能特點:
1.應用了DC/AC變換技術，集三端鈕、四端鈕量方式為一體，使用電源可交、直流兩用。
2.采用鎖相同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力極強。
3.摒棄了傳統(tǒng)的人工手搖式發(fā)電方式，不需人力做功。
4. 不需人工調節(jié)平衡，一目了然的面板觸摸鍵操作，LCD數字顯示使得測量十分方便和迅速，消除了指針式儀表的視覺誤差。
5.允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。
6. 除測試接地電阻外，還可以測試低壓電阻導體電組值。土壤電組率以及交流地電壓。
技術參數
|
測量范圍
|
恒流值
|
測量精度及誤差
|
分辯率
|
輔助接地電阻
|
|
0-1.999Ω
2-19.99Ω
20-199.9Ω
200-1999.9Ω
AC:0-19.99V
|
10mA(2Ω檔)
10mA(20Ω檔)
1mA(200Ω檔)
1mA(2000Ω檔)
<±（10%+1d）
|
0-0.2Ω<±（3%+1d）
0.2-1999.9Ω
<±(1.5%+1d)
1-20V≤±(3%+1d)
|
0.001Ω
0.01Ω
0.1Ω
1Ω
0.01V
|
Rc:2Ω
20Ω檔<1KΩ
200Ω檔Ω<10KΩ
Rp:<50KΩ
誤差:<±5%
|
|
地
電
阻
|
<5V±
頻有效值
<±5%
|
功 耗
|
濕度
|
85%RH
|
電
源
|
重量：<1.8Kg
|
|
|
|
最大≤2W
|
溫度
|
0℃—40℃
|
DC12V
|
體 積：
220×200×110
(mm3)
|
