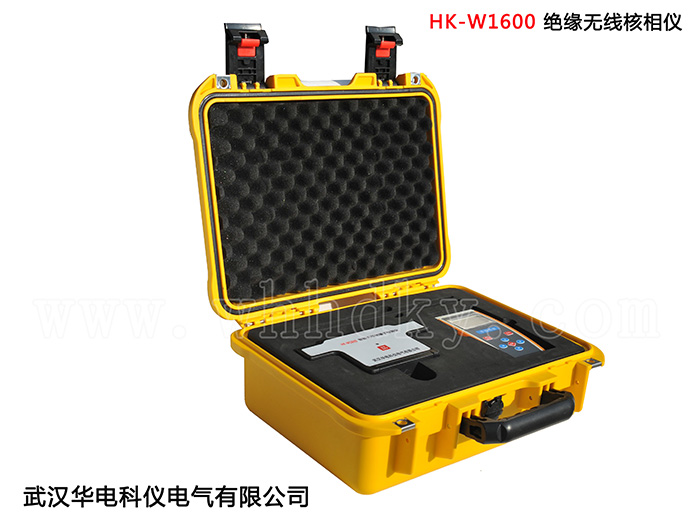

HK-W1600 智能無線絕緣子檢測儀，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。
鑒于此，本公司在推出“HK-W1600無線絕緣子檢測儀”（停電檢測）的同時，結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器，停電或帶電均可檢測 —“HK-W1600智能無線絕緣子檢測儀”。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，能夠帶電（或停電）定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。
本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
★ 國內首創無線測量技術。
★ 應在干燥天氣進行檢測。
★ 請遵守并按規定使用本產品，確保儀器的安全運行。
★ 遵守國家電力工業的安全工器具預防性試驗安全規程。
★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。
★ 在高空作業時，可通過加裝絕緣操作桿進行。
附表：一串中允許零值絕緣子片數
|
電壓等級 |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
絕緣子串片數 |
3 |
5 |
7 |
13 |
19 |
28 |
|
零值片數 |
1 |
2 |
3 |
5 |
4 |
6 |
★ 在檢測過程中兩探頭間有高壓，嚴禁人體接觸。
★ 安裝或調整探頭時，必須在關閉電源三秒后操作。
附：關于“智能無線絕緣子檢測儀（絕緣性能）”的絕緣桿的安全使用長度和試驗標準。
（摘自“國家電網公司電力安全工作規程”）
一、帶電作業時人身與帶電體的安全距離
|
電壓等級 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
安全距離 |
0.4米 |
0.6米 |
0.7米 |
1.0米 |
1.8米 |
2.2米 |
3.4米 |
二、帶電作業時絕緣桿的最小有效絕緣長度
|
電壓等級 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
絕緣桿的最小 有效絕緣長度 |
0.7米 |
0.9米 |
1.0米 |
1.3米 |
2.1米 |
3.1米 |
4.0米 |
注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm，施加工頻電壓75KV，一分鐘：以無擊穿，閃絡及過熱為合格。
HK-W1600智能無線絕緣子檢測儀依據的相關標準如下表所示：
|
序號 |
標準名稱 |
|
1 |
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》 |
|
2 |
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》 |
|
3 |
DL/T626-2005 《劣化盤形懸式絕緣子檢測規程》 |
|
4 |
DL/T 596-2005 《電力設備預防性試驗規程》 |
|
5 |
DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》 |
|
6 |
DL/T 848-2004 《高壓試驗裝置通用技術條件》 |
|
7 |
GB1094.1-GB1094.6-96 《外殼防護等級》 |
