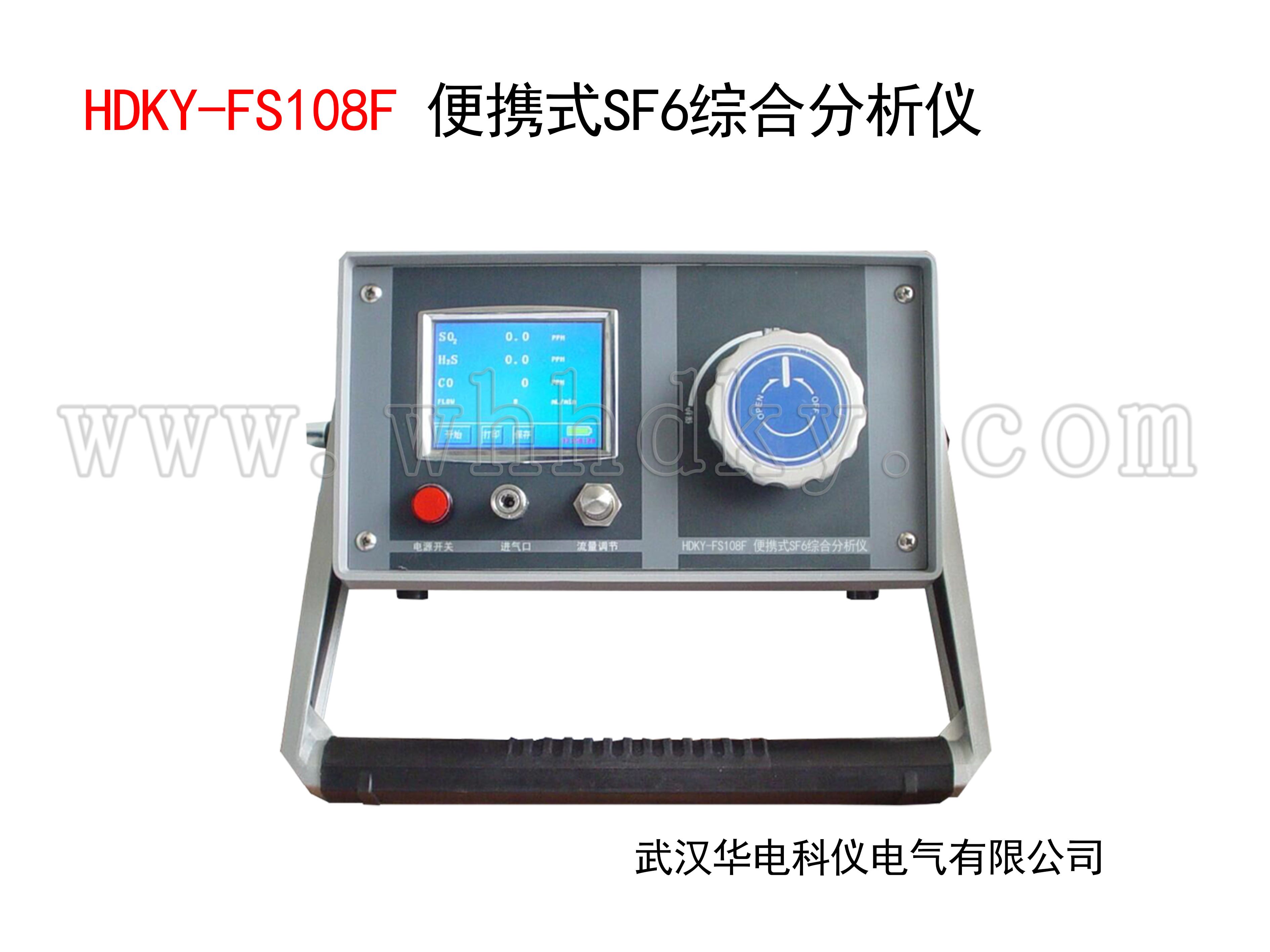

HDKY-FS108F  便攜式SF6綜合分析儀（濕度、分解物、純度三合一）儀器簡介：

HDKY-FS108F  便攜式SF6綜合分析儀采用采用芬蘭維薩拉（VAISALA）公司具有DRYCAP技術的高精度濕度傳感器、帶溫度補償的微型熱導池及英國阿爾法高性能、高分辨率的電化學傳感器，采用嵌入式微機技術，是一款高精度智能化的檢測儀器。通過檢測設備內部絕緣材料裂解的主要產物－SO2、H2S、HF和CO的含量，能夠快速準確地判斷出SF6斷路器、互感器、GIS、母線、套管和變壓器等電氣設備內部的早期故障，適用于電力、鐵路、冶金和石化等行業。

           HDKY-FS108F  便攜式SF6綜合分析儀，提供了一種簡單的SF6微水、純度及分解產物現場檢測方法。使用過程中，連接到一個帶壓的充有SF6氣體設備的氣室中，讓SF6氣體以一定流速流過傳感器，儀器直接測量到SF6氣體微水、純度及分解產物的含量。

 傳感器全部采用進口SF6專用的傳感器，長壽命設計，保證了測量結果的準確性和重現性。

主要應用：故障定位，例行檢測，局放監測，氣體凈化/過濾監測，故障高壓接點檢查，SF6分解產物檢測，檢查開關內分解產物的產生。

HDKY-FS108F  便攜式SF6綜合分析儀（濕度、分解物、純度三合一）功能特點：

獨特的超大真彩觸摸液晶屏顯示，分辨率800×480

帶曲線及數字兩種顯示

測量數據帶自動保存和手動保存，可自由輸入測量編號

帶多種方式歷史數據查詢

內置多點校準及數據補嘗功能

微水、純度、分解產物及環境溫、濕度同時測量

內置時鐘顯示及電量指示

長壽命探測組件

無需比色管、傳感器直接測量

精確高，重復性好

測量結果不受環境溫度影響

內置電子質量流量計，帶流量指示

內置采樣泵，可以在測量結束時吹掃清潔管道

輕巧便攜容易使用

鋰離子電池供電，交直流兩用

配有專用防震箱，適合山路運輸以及野外作業。

HDKY-FS108F  便攜式SF6綜合分析儀（濕度、分解物、純度三合一）技術參數：

純度測量參數

測量范圍：0…100%（mol/mol）

精 度：±1%（mol/mol）

分 辨 率：0.1%

響應時間：< 20s

流 量：250…400 mL/min 推薦流量300mL/min

露點(Td)測量參數

測量范圍：－80…＋20℃

不確定度：±1℃

分 辨 率：0.1℃

響應時間T63[T90] 在氣體溫度為20℃：

露點溫度在 +60℃→-20℃ 區間時　　　5s[10s]

露點溫度在 -20℃→-60℃ 區間時　　　45s[10min]

流 量：300…700 mL/min

分解產物參數

測量范圍

SO₂＋SOF₂ ： 0…100ppm

H₂S ： 0…100ppm

CO ： 0…1000ppm

SO₂預估 ： 0…5000ppm

不確定度：

SO₂+SOF₂、H₂S： 當測量值≤10ppm時，不確定度≤±0.5ppm；

當測量值＞10ppm時，不確定度≤±5%

CO： 當測量值≤50ppm時，不確定度≤±2ppm；

當測量值＞50ppm時，不確定度≤±4%

響應時間 <40S

流量范圍： 20…200mL/min 推薦流量 100 mL/min

整機參數

充電電源： 220VAC±10% 50Hz

電 池： 鋰電池　7.2V 8000mAh

使用時間： ＞10小時

環境溫度： -20℃…+50℃

環境濕度： 15～90%RH（無結露）

環境壓力： 大氣壓 ±10%

氣源壓力： 0.1…0.6Mpa

尺 寸： 310mm×280mm×150mm
