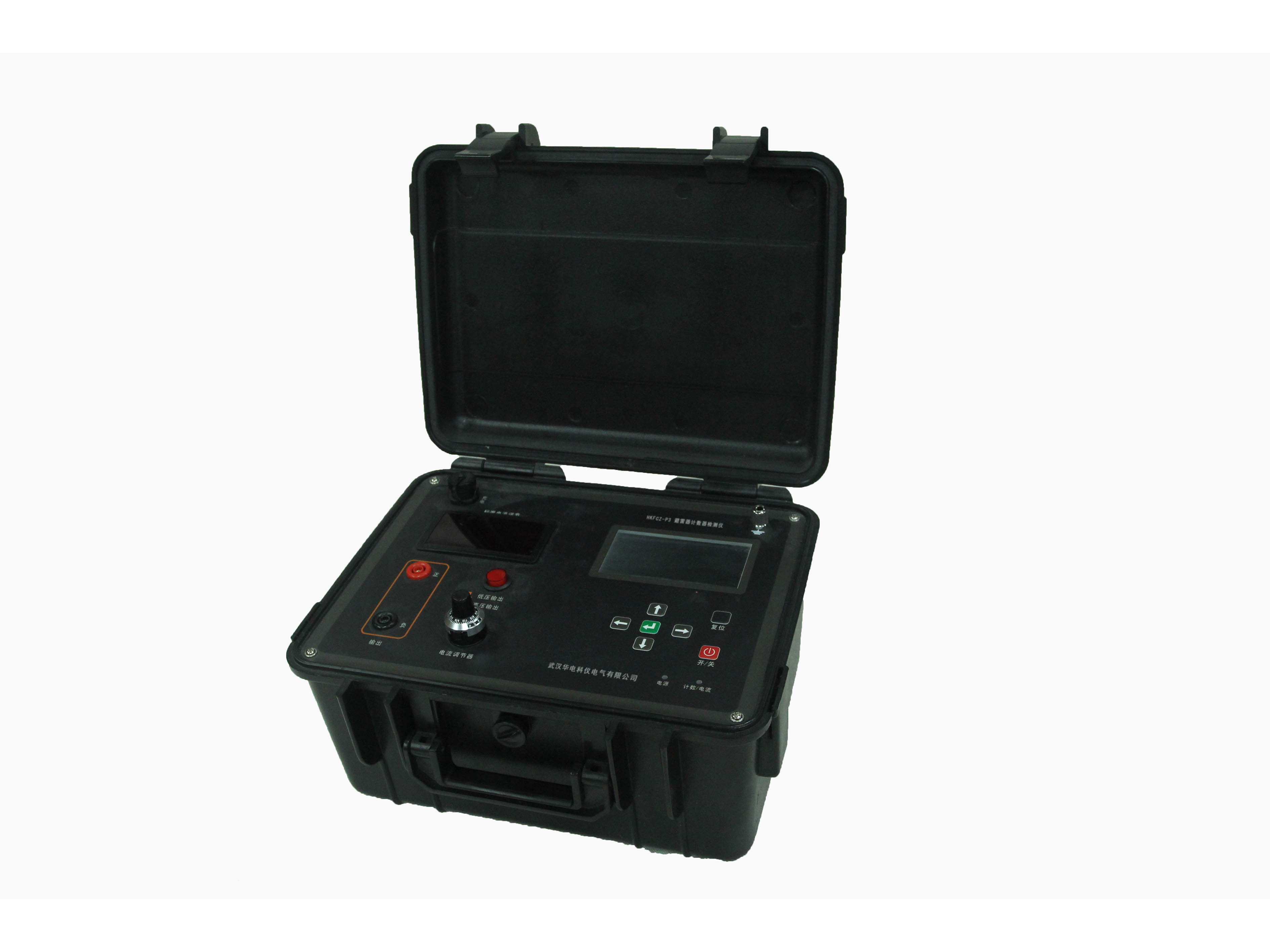

HKYZ-405氧化鋅避雷器帶電測試儀產品概述

       HKYZ-405氧化鋅避雷器帶電測試儀徹底解決6-35kV氧化鋅避雷器現場帶電試驗的難題。6-35kV氧化鋅避雷器下端一般不帶計數器，傳統測試儀在現場帶電情況下沒有辦法電流取樣，只能在大修期間將避雷器從線路中拆除，拿回實驗室進行測試，耗時費工，效率低下。為解決以上問題我公司開發研制了新一代測試儀器，實現了氧化鋅避雷器在線不停電測試！不需爬桿，無需接線，測試快速準確！
      HKYZ-405氧化鋅避雷器帶電測試儀適應于電壓等級6kV-500kV，多種選擇采樣方式。當氧化鋅避雷器下端帶有計數器，電流信號可以從氧化鋅避雷器帶有計數器兩端取樣；否則可以用無線電流鉗取樣。當氧化鋅避雷器附近有PT設備，電壓信號可以從PT二次電壓取樣，否則可以選擇無電壓方式軟件模擬。。
       氧化鋅避雷器是供電線路和供電設備的重要保護設施，如果電力系統中避雷器老化、損壞或失效，可能會引起大型故障，造成電力設備損壞，線路斷電。處理故障要投入大量的人力物力。因此，對線路中的氧化鋅避雷器定期檢測能夠有效排除事故隱患，保障電力系統運行安全，提高供電質量。
       HKYZ-405氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。




1. 6-35kV避雷器解決方案：徹底解決6-35kV氧化鋅避雷器現場帶電試驗的難題。
2. 無需爬桿：不需爬桿，無需接線，測試快速準確。
3. 無需雷電計數器：無雷電計數器可測試氧化鋅避雷器漏電電流
4. 鋰電池供電：儀器主機和無線電流鉗配置高能鋰離子電池。
5. 小電流能檢測：能準確測出10uA的漏電流。
6. 無線通信：無線電流鉗和主機無線通信，快速取樣。
7. 安全絕緣桿：5米絕緣桿多節設計，方便及安全可靠。
8. 手持設備：主機是手持終端，使用小巧可靠。
9. 彩色觸摸屏：800×480高清彩色觸摸屏、人機對話。
10. 同步方式多：支持有線同步（有電壓）；無電壓方式通過軟件計算找到電壓基準二種同步方式。
11. 帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。
12. 大量程采集：電壓采集范圍0-250V，電流采集0-20mA。
13. 模擬三相測試：分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。
14. 安全可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，安全可靠。
15. 高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
16. 內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。
17. 海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。
18. U盤導出試驗數據：配有U盤導出數據功能，導出word文件。
19. 藍牙控制及上傳數據：選配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。
20. 背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。
21. 內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。
22. 中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。
23. 中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。
24. 攜帶方便：主機為手持設備，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。







1. 工作電源：
主機－內部電池供電，充電時間>3小時，連續工作>8小時。
無線電流鉗－內部電池供電，充電時間>1小時，連續工作>8小時。
2. 測量范圍：
主機泄漏電流:0.000-20mA（可擴展）；
主機電壓:30-250V（可擴展）。
無線電流鉗電流：0-20mA（可擴展）；
無線電流鉗電壓：0-60kV(裸線0-35kV)；
無線電流鉗鉗口：Ø33mm；
無線電流鉗傳輸距離>30米。
3. 測量準確度：
電流：全電流>100μA時：    ±5%讀數±1個字；
電壓：基準電壓信號>30V時： ±5%讀數±1個字。
4. 測量參數：
泄漏電流：全電流波形、基波有效值、峰值。
泄漏電流阻性分量：波形
1、3、5、7、9次有效值。
正峰值Ir+  負峰值Ir-。
容性電流基波。
電壓：電壓波形、電壓有效值。
相角差、功耗。
5. 鋰電池參數：
   充電時間     > 2.5小時
連續工作時間 > 7小時
間斷工作時間 > 7×24小時
6. 主機箱尺寸和重量：
主機箱42cm×34cm×18cm
整箱重量： 主機7.0kg
7. 絕緣桿尺寸和重量：
無線電流鉗70mm×30mm×250mm   0.5KG
絕緣桿Ø30mm×1000mm  5根     5.0KG
線包箱1000×100mm×240mm     6.2KG
