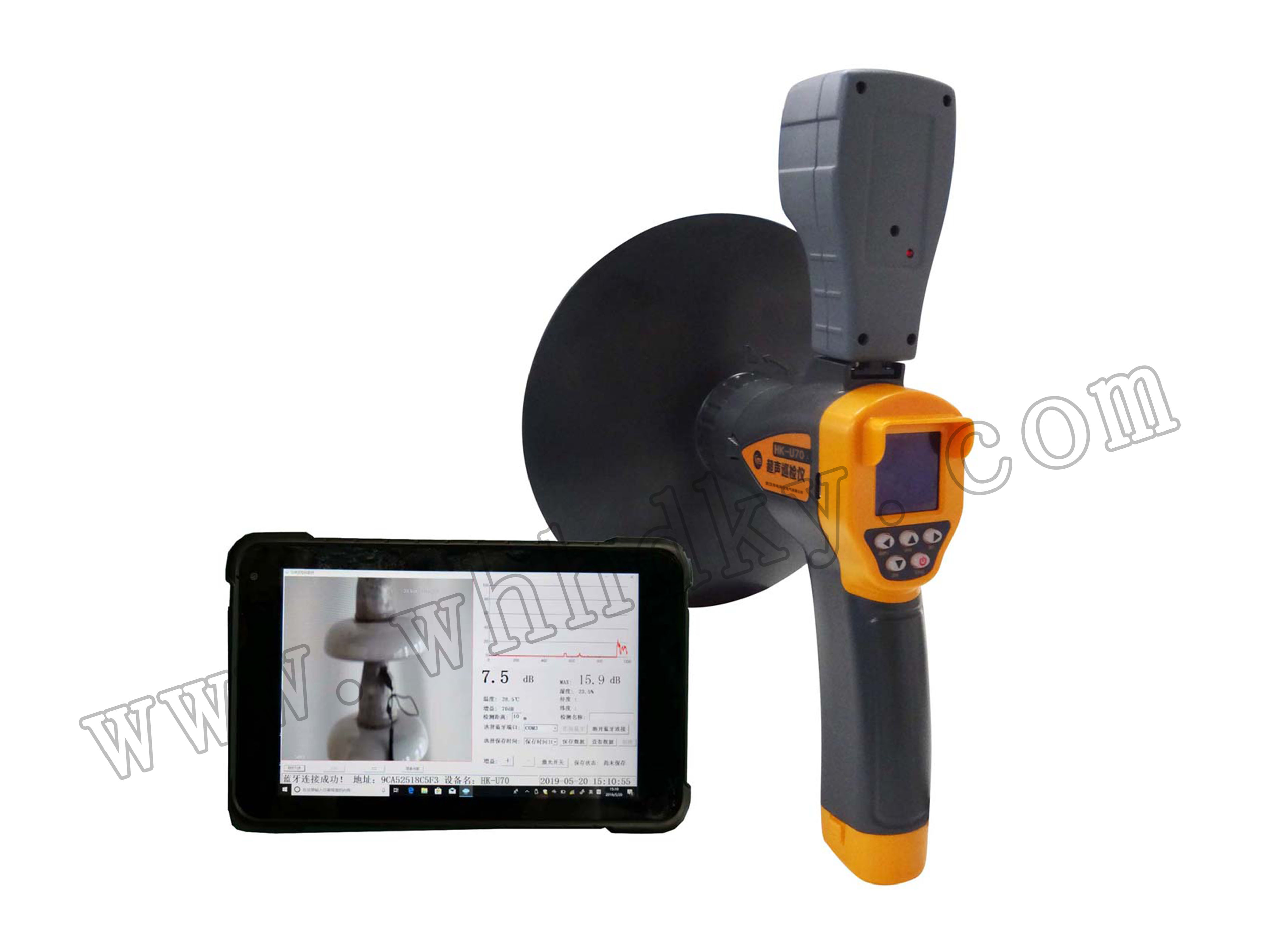

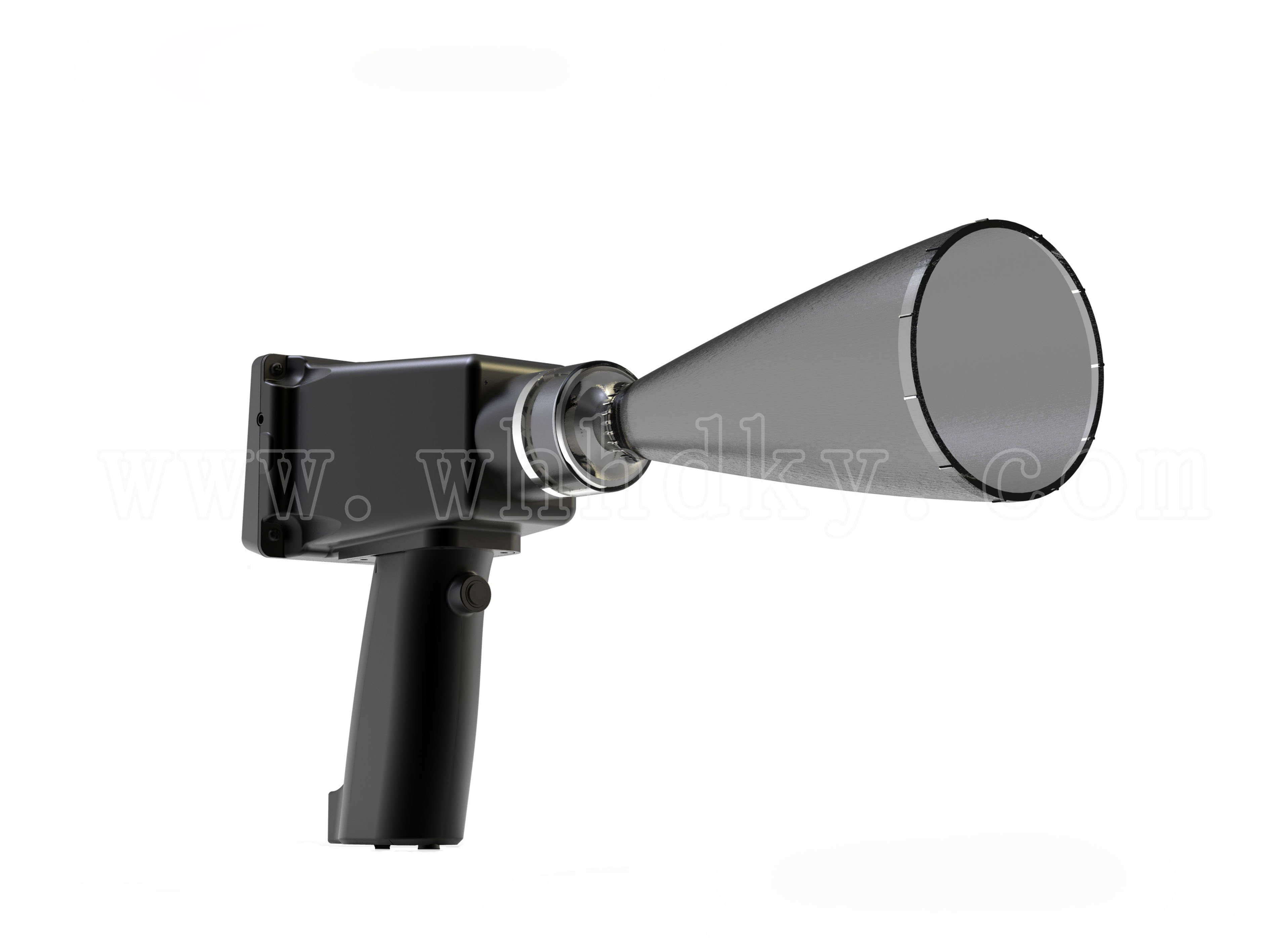

采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。

（1）靈敏度高，完全按人體工程學原理設計，操作界面友好；抗干擾能力強，穩定可靠；
（2）配置激光瞄準定位功能，實現對故障點的精準定位。
（3）支持低速車載巡檢，車速≤30km/h。
（4）具有放電幅值、圖譜等的顯示功能。
（5）該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。




技術參數
超聲波傳感器	測量范圍	0~60dBμV
	分辨率	0.1dB
	誤差	±1dB
	靈敏度	-70dB（最高可檢測100pC以上放電量(不小于10cm)）
	中心頻率	40kHz
有效距離	電壓等級	檢測距離
	10kV	15m
	35kV	35m
	110kV	51m
信息輸出	顯示屏	3.5寸320×240真彩TFT觸控屏
	耳機接口	3.5mm插孔，標配16Ω降噪耳機
	USB接口	U盤，標配容量16G
CPU	采集速度：10k/s；采集精度：16位AD
GPS	具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需27s。
顯示模式	實時模式、瞬時模式、峰值保持
存儲模式	數據DAT；音頻WAV；
錄音	WAV格式；能錄48kHz采樣率的音頻， 錄音時間可調，默認錄音10s
溫度	-10℃～50℃ ±2℃
濕度	≤90%RH ±4.5%RH
存儲容量	16GB U盤；最少可儲存達160k組數據
電源	DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA
包裝體積	353 x 190 x 90（mm）
主要重量	約0.75kg
