HK-8630F絕緣子故障遠距離激光定位偵測器產品概述
      隨著工業的發展，高壓以及超高壓技術得以突飛猛進，電網容量的增大和額定電壓等級的升高，電力系統輸變電設備外絕緣的污閃事故日益突出，由絕緣子故障引起的事故已屢見不鮮。而傳統的絕緣子故障偵測手段，又不能滿足供電系統的要求。

       HK-8630F 型絕緣子故障遠距離激光定位偵測器（以下簡稱HK-8630F 型偵測器）采用全進口傳感器及電子元件，用于在不斷電狀態下遠距離查找發電廠、變電站、輸電線路中的絕緣子故障。還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。

      該偵測器操作簡單、方便、安全。遠距離不斷電操作，大大減輕了勞動強度，提高了工作效率。儀表本身智能化程度較高，不需要專業的維護和校對。對安全生產勢必產生重大而深遠的影響。

   應用范圍

   本偵測器可實現以下主要功能:

        檢測帶電運行絕緣子的不明閃絡故障

        高低壓線路不明原因跳閘合閘

        帶電運行絕緣子因絕緣性能下降而引起的電流泄漏

        合成絕緣子故障檢測

        高壓接頭氧化放電偵測

        高壓閘刀接觸不良放電偵測

        電暈放電偵測

        污閃偵測

        電氣設備局部放電檢測

        避雷器檢測

1、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置。

2、鋁鎂合金框架，堅固、輕便。

3、立體聲耳機及液晶顯示屏雙重指示，效果明顯。

4、抗外界干擾能力極強。

5、智能化程度高

   具有鎖定數據功能

   欠壓保護功能（電池欠壓時，儀器自動關機）

   恒流充電，充滿自停

6、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。

7、數字直方圖和聲音雙輸出。

8、安全可靠，操作簡單。

使用范圍：380V~500KV

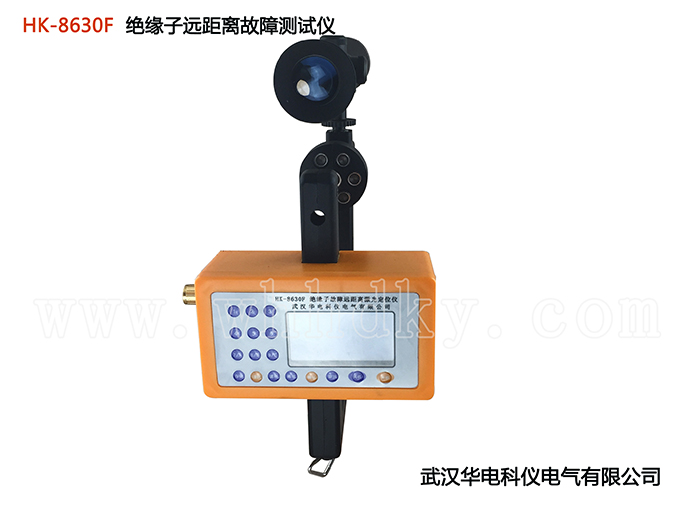

1．主機

  （1）中心頻率：40KHz ± 1Hz

  （2）有效距離：電壓：2KV 以下       距離0.5~ 15M

                     2~10KV         距離5~40M

                     10~220KV       距離5~50M

                     220~500KV      距離10~ 60M

                     500KV 以上     距離20~ 80M

  （3）工作電壓：DC 6.5V~DC8.4V

  （4）電池：高容量無記憶鋰離子電池

  （5）體積：445 × 410 × 320 （mm）

2．激光器

   輸出波長：650nm     光束發散度：0.4mard      出瞳功率：≥ 70mw

   外形尺寸：Φ 16× 60mm   最小光斑：Φ 0.3mm  光學系統：優質非球面塑膠透鏡

   發 散 角：0.3mrad（40m 以內）  工作溫度：-10℃～50℃    激光級別：IIIB

3．單筒瞄準鏡

   倍率：3-9倍     物鏡直徑：Φ 50mm     長度：315mm

   出瞳直徑: 5.56-16.67mm    管徑: 25.4mm    出瞳距離: 75 -85mm

    視場（@ 100 碼）: 2.60-6.60

4．高頻傳感器

   中心頻率fo ：40KHz ± 1Hz       自由電容Co：2500± 20%PF

   靈敏度：-127dB                  最大驅動電壓：20 Vms

   余振時間:1.5msec.  Max.         額定阻抗：1000M

   水平探測角度: （6dB)120±10°，  垂直探測角度: （6dB ）60±10°

   反射靈敏度：1.0mVp-p Min.       額定阻抗：1000M Ω

    使用溫度：-30℃～+ 85℃

5. 集波器

   口徑：Φ 320mm    形狀：拋物面     材料：鉻合金

6．液晶顯示屏

   工作電壓（VDD:+3.0--+5.5V）

   顯示分辨率:128 × 64點

   內置漢字字庫：提供8192個16× 16點陣漢字

   時鐘頻率：2M Hz

   顯示方式：STN 、半透、正顯

   視角方向：6 點

   背光方式：側部高亮白色LED ，藍色背光

   通訊方式：串行、并口可選

   工作溫度:  -20℃ - + 55℃

   存儲溫度:  -20℃ - + 60℃

7．高精度耳機

   額定阻抗：32Ω    頻率范圍：100Hz-10KHz   靈敏度：（1W/ 1m）120dB

8．電源適配器

   輸入電壓：AC220V± 10%    輸入頻率：50Hz/60Hz

   輸出直流電壓：DC 12V      電流：1.25A

9．溫濕度傳感器

   測量范圍：濕度：0 ～100%RH    溫度：-40～120 ℃

   響應時間：濕度：<8s，         溫度：< 30s

   分辨率：濕度：0.03%RH，       溫度： 0.01 ℃

   重復性：濕度：0.1%RH ，       溫度： 0.1℃

   輸出信號：類I2C      測量精度：請?jiān)斠娪嗀浶吞?hào)

   遲   滯：±1%RH      穩定性 ：<0.5%RH/年

10. USB存儲器

    重量：1.4g       尺寸：31.55mm 長 x 12.3mm寬 x 2.1mm 高

    容量：4GB        讀取速度：最高可達24MB/ 秒

    寫入速度：最高可達6.5MB/秒

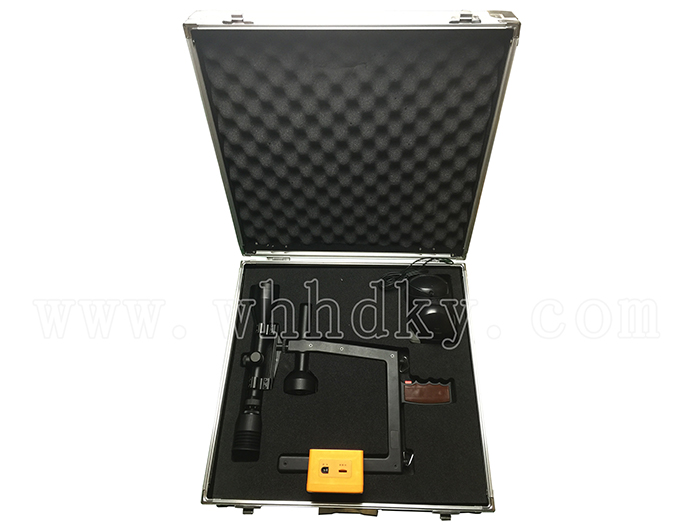

11．整機外包裝

    材質：鋁合金箱/ 塑膠箱     尺寸：485 × 465 × 200 mm

    主設備重量：1.68kg         全套整機重量：6.45kg
