HK-W1300  無線絕緣子測試儀產品概述

1.1  常規用途

“HK-W1300 無線絕緣子測試儀”是根據用戶實際操作和現場使用情況，結合用戶提出要求，通過大量現場試驗，研制的新型絕緣子測試儀器。本儀器用于測試帶電的懸式絕緣子或?qū)嶒?yàn)室檢測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。

本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

1.2  安全事項

★ 采用無線測量技術。

★ 請遵守并按規定使用本產品，確保儀器的安全運行。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

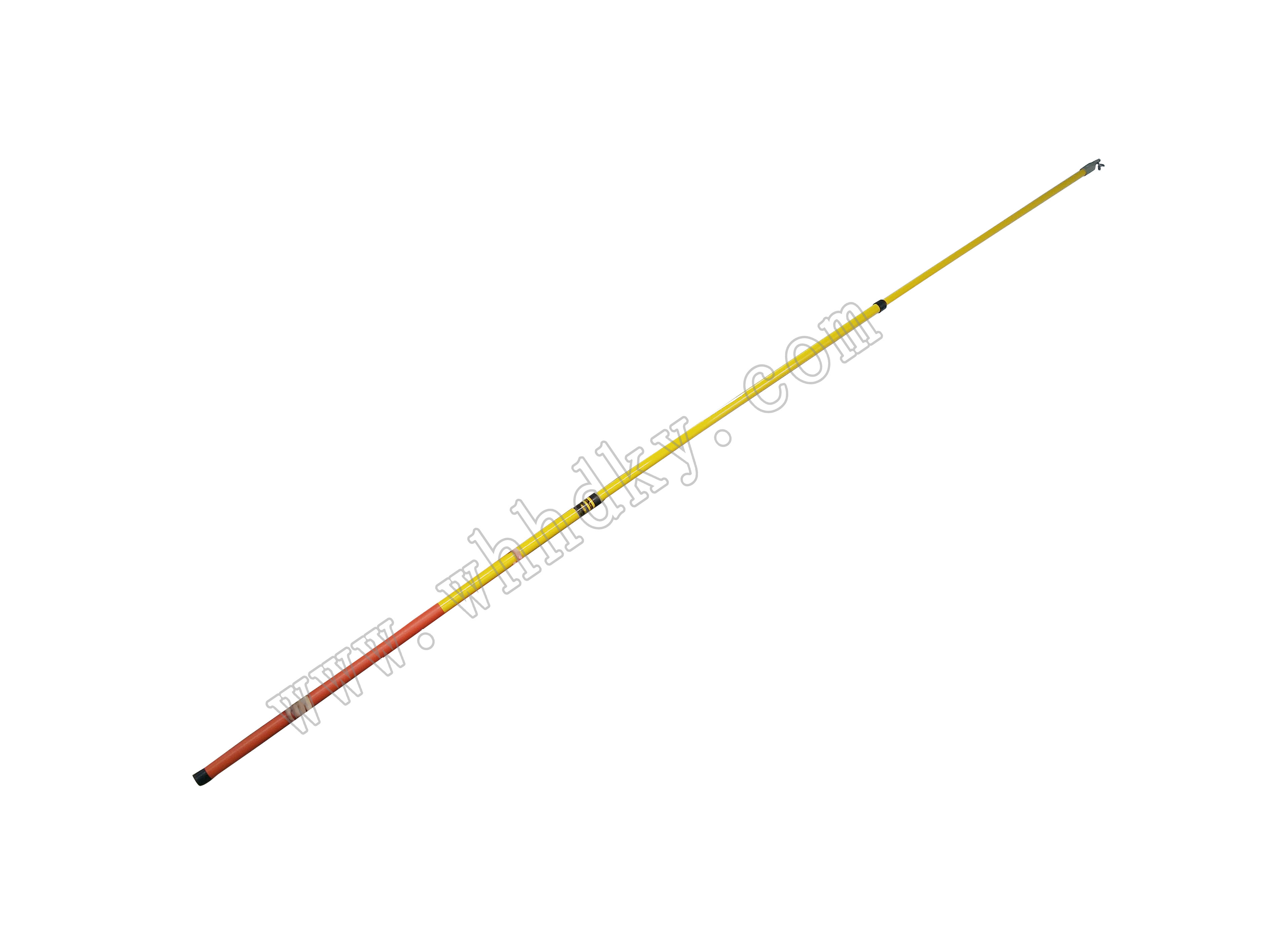

★ 在帶電設備上作業，必須通過絕緣操作桿進行。

附：關于“無線絕緣子測試儀”的絕緣桿的安全使用長度和試驗標準。

（摘自“國家電網公司電力安全工作規程”）

產品信息

2.1  突出優勢

Ø 運行電壓：35 - 1000KV，不同電壓等級均適用

Ø 測量電壓范圍：0 - 40kV（特殊電壓可定制）

Ø 測量誤差：≤±1%

Ø 采樣速率：10次／秒

Ø 日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據

Ø 背光時間設置：常亮、常滅、0-999分鐘內可自行設置

Ø 自動關機設置：從不、0-999分鐘內可自行設置

Ø 手持終端與探測器的傳輸距離為≤100m

Ø 多模式設計，適用性更強，更安全、更方便

Ø 萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向

Ø 雙重屏蔽，抗干擾性極強，完全符合EMC標準

Ø 獨有的人機交互界面，簡便操作

使用簡述

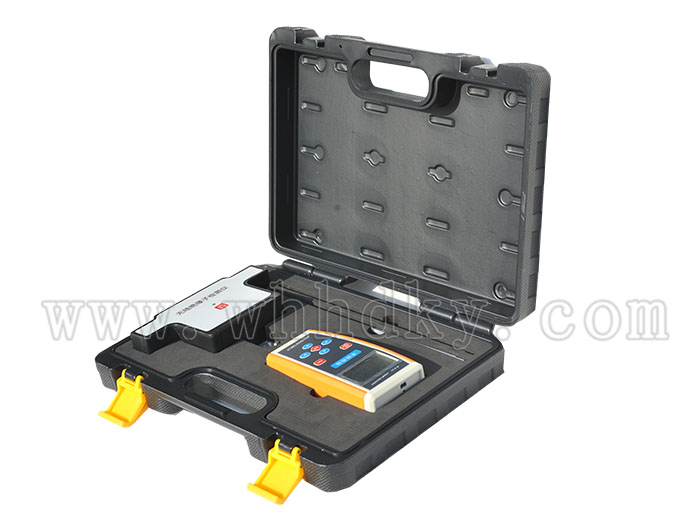

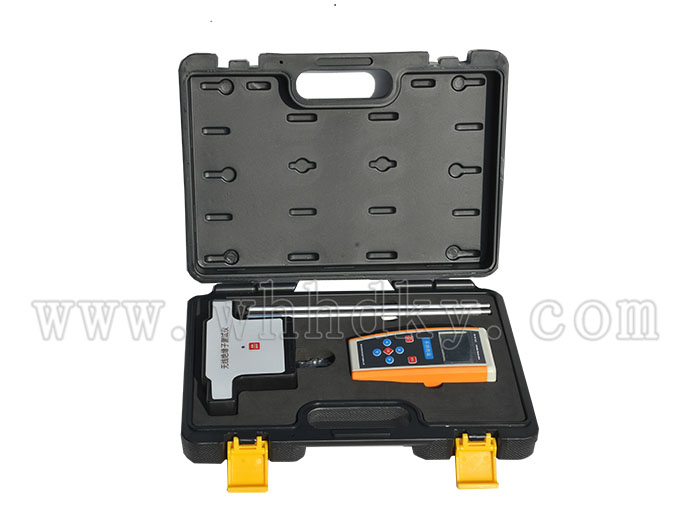

按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值。

供電方式

手持終端在開機狀態下，會自動提示剩余電量！

如剩余電量低，請更換電池后再使用。

★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V，數量2節。

★ 探測器底蓋板取下更換：7號AA堿性電池1.5V，數量2節。

技術指標
