HK-HS864 絕緣子憎水性帶電檢測裝置產品概述
HK-HS864 絕緣子憎水性帶電檢測裝置、絕緣子良好的憎水性可以很好的防止污閃，減少事故發生。所謂憎水性是指絕緣子表面不易受潮，吸附的水分以不連續的孤立小水珠的形式存在，不形成連續水膜，從而限制了表面泄漏電流，提高閃絡電壓。憎水性等級較差的絕緣子在運行中極易發生沿面閃絡,造成污閃。污閃事故往往造成大面積、長時間停電,導致經濟受到嚴重?fù)p失，因此復合絕緣子在出廠前必須進行憎水性等級評價。

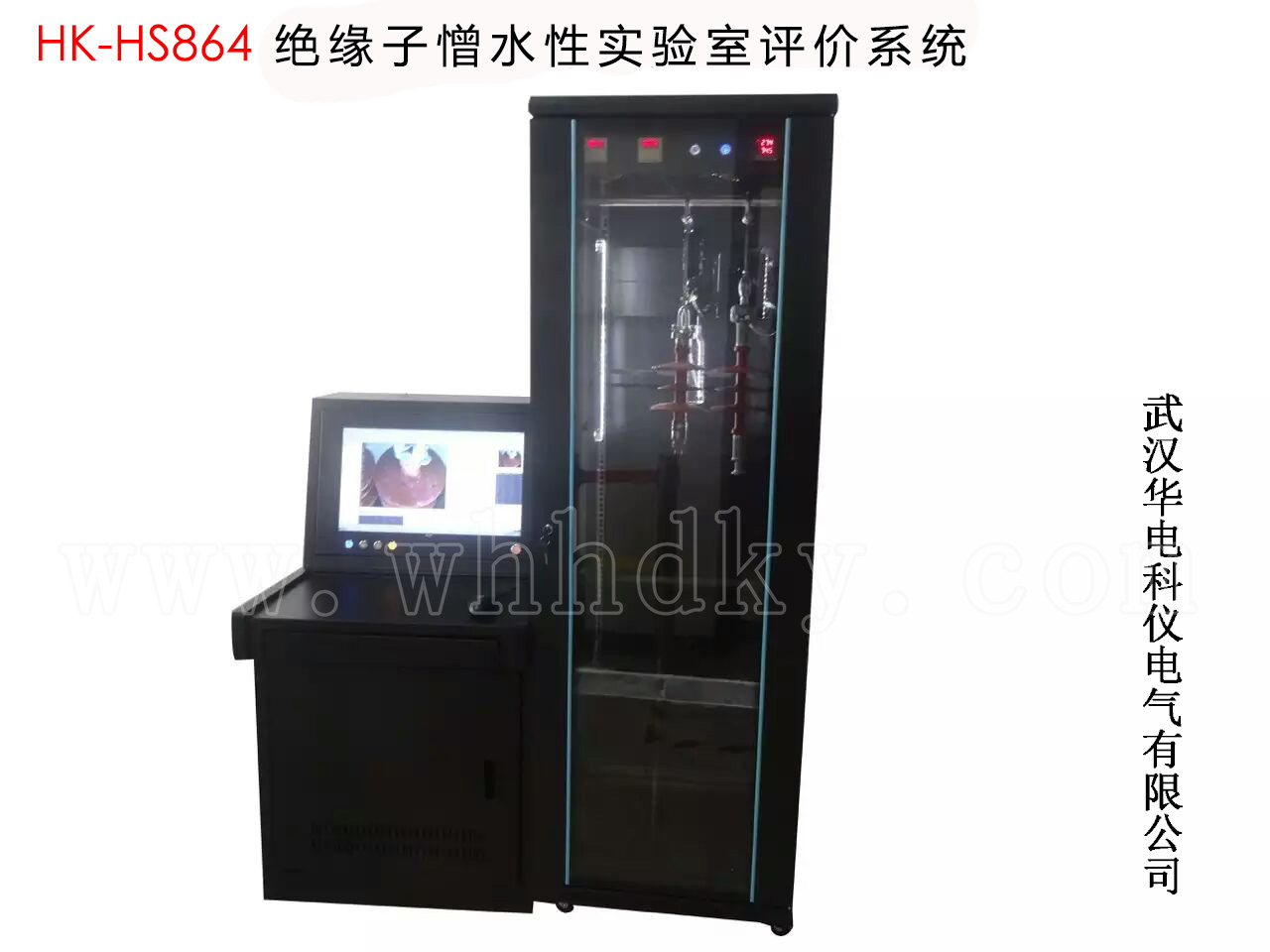

復合絕緣子憎水性實驗室評價系統是基于IEC推薦的由瑞典輸配電研究所（STRI）提出的憎水性檢測技術噴水分級法，按照電力行業標準（DL/T 864-2004，GB24622-2009）中對噴水分級法的規定，對絕緣子傘裙進行精確定量噴灑水霧；拍攝被測絕緣子表面高清憎水圖片；并由憎水性分析軟件進行分析；軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照DL/T810-2012中對憎水性的等級特征描述，確定絕緣子憎水性級別。
（1）采用噴水分級法（即HC法）輔助以靜態接觸角法（即CA法）
（2）工作人員把待測絕緣子掛入試驗機柜。
（3）先對待測傘裙進行定量噴灑水霧，然后用設備上的相機對噴水后的絕緣子進行拍照保存。
（4）將拍攝存儲到電腦上的憎水性圖像導入憎水性分析軟件中，進行判斷絕緣子的憎水等級。
噴水分級法將絕緣子表面憎水性分為HC1-HC7 七個等級，HC1級對應憎水性最好的狀態，HC7則對應完全親水性的表面。本裝置采用如下所述的兩種方法來對絕緣子表面的憎水性狀態進行分級。

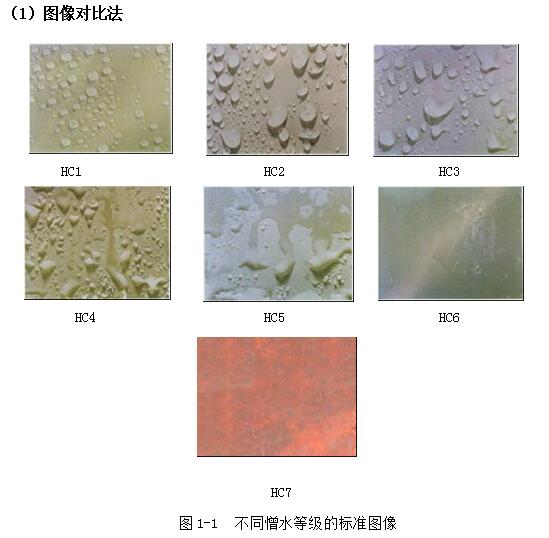

（1）圖像對比法
表1 不同憎水性等級的圖像特征描述（注：θr接觸角）
|
HC值 |
絕 緣 子 表 面 水 滴 的 狀 態 |
|
1 |
僅形成分離的水珠，大部分水珠θr≥80° |
|
2 |
僅形成分離的水珠，大部分水珠50°<θr<80° |
|
3 |
僅形成分離的水珠，水珠一般不再是圓的，大部分水珠20°<θr≤50° |
|
4 |
同時存在分離的水珠和水膜（θr＝0°），總的水膜覆蓋面積<被測面積的90％，最大的水膜面積<2cm2 |
|
5 |
總的水膜覆蓋面積<被測面積的90％，最大的水膜面積>2cm2 |
|
6 |
總的水膜覆蓋面積>被測面積的90％，有少量的干燥區域（點或狹窄帶） |
|
7 |
全部試驗面積上覆蓋了連續的水膜 |
（2）改進形狀因子法
通過計算絕緣子憎水圖像中的最大水珠（或最大水膜）的面積比K和形狀因子fc，并依據表2-1所示判據來進行分級。面積比K的計算公式為：
（2－1）式中，最大水珠（水跡）的面積和圖像總面積的單位均為像素。形狀因子fc由專用計算公式得到。
