HK-2018電纜護層故障定位組合

設備名稱：電纜護層故障定位組合型號：HK-2018 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-2018電纜護層故障定位組合產品簡介：

HK-2018 電纜護層故障定位組合，是查找高壓電纜護層故障的專業設備。

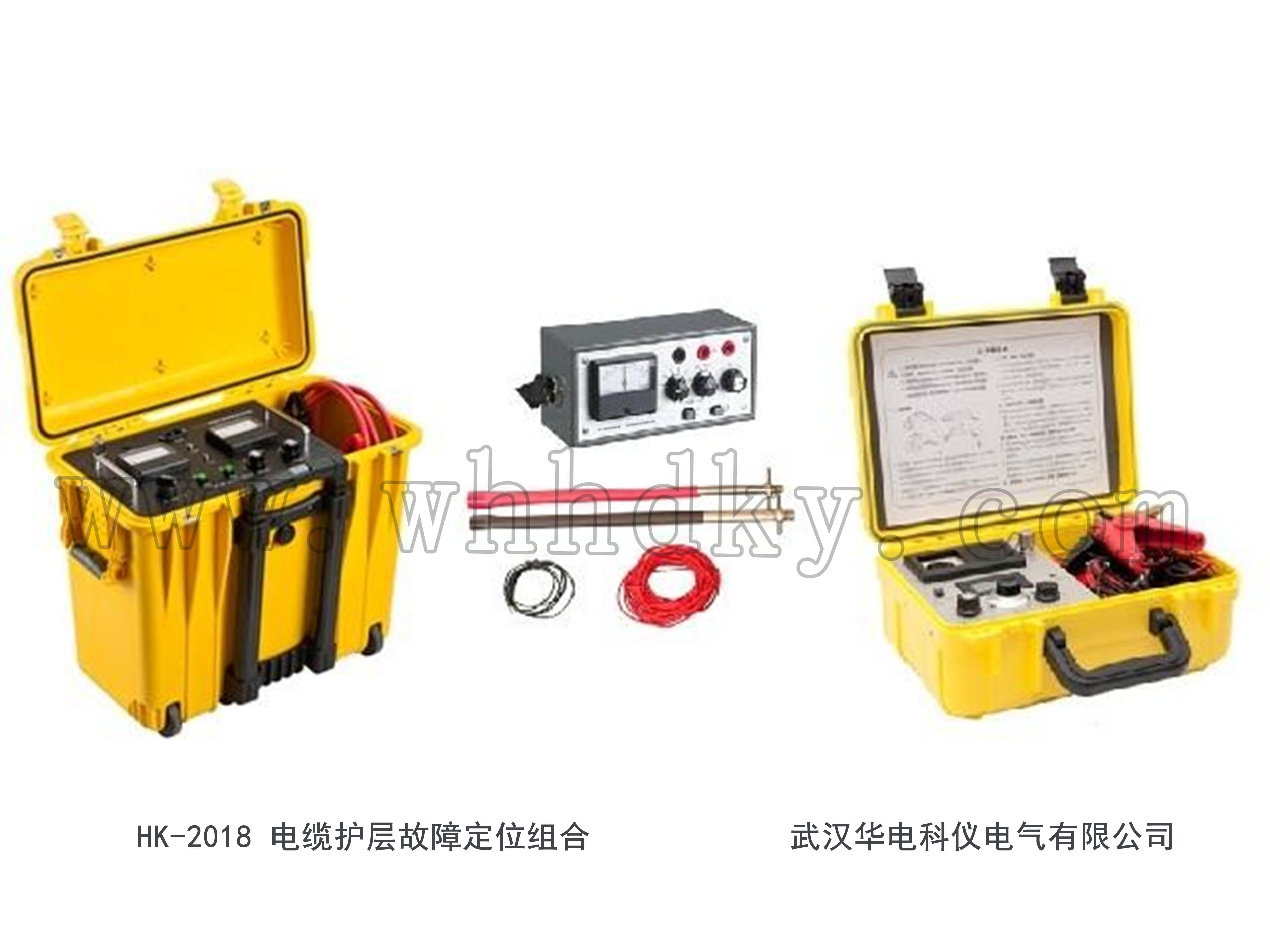

包含三部分：（1）HKGZD-8數字電橋；（2）HK-2018 護層故障定位電源；（3）HK-1 跨步電壓精確定點儀。能在故障電纜斷電情況下，對橋架、直埋、穿管等各種敷設方式下的電纜護層故障進行準確定位。HKGZD-8 數字電橋具備超強濾波功能，在現場存在很強電磁干擾、工頻感應電壓超過 100V 時，也能準確定位，直接顯示故障距離。同時，HK-2018 護層故障定位電源也可用來進行護層直流耐壓試驗。應用靈活、使用方便。

功能特點

HK-2018電纜護層故障定位組合主要性能特點：

功能
①用于查找敷設后的高壓電纜護層缺陷點
引起電纜護層缺陷的原因大致有：敷設過程中劃傷塑料外護套；或護套上固有的沙眼或裂紋，在工廠內能通過試驗，敷設后受潮引起絕緣電阻偏低。使用 HK-2018 電纜護層故障定位組合，能準確定位各種故障點。其中方法包括：
使用 HK-2018 護層故障定位電源配合 HKGZD-8 數字電橋進行護層故障預定位。
使用HK-1 跨步電壓指示器配合 HK-2018 護層故障定位電源對護層進行精確定點。
②用于護層直流耐壓試驗
PVC 護層的長電纜線路，高溫天氣下進行 10kV 耐壓試驗時，電流可能高達 30mA，本設備輸出電流大，輕便易用。

詳細參數

HK-2018電纜護層故障定位組合主要技術指標：

總體定位精度
利用數字電橋粗測定位，精度為±0.2% L+1m
利用跨步電壓法精測定點，精度±30cm

HK-2018 護層故障定位電源技術參數
耐壓試驗輸出電壓：0～15kV 連續可調，負極性
耐壓試驗輸出電流：10kV 時 30mA
最大短路電流：連續方式下 100mA，脈動方式下 1000mA
工作電源： AC220V/50Hz
體積： 30cm×46cm×50cm
重量： 14kg

HK-1 跨步電壓指示器
測量靈敏度： 0.10(未放大)；0.30（放大）
靈敏度調節：未放大，6 檔；放大，6 檔
零位調節： ± 滿刻度
工作電源： 8×1.5V （內置電池供電）
充電電源： AC220V/50Hz 4．HKGZD-8 數字電橋
工作電源：內置電池供電
充電電源： AC220V/50Hz
定位距離：不限
定位精度： ±0.2% L+1m
濾波及抗干擾能力：強
外形尺寸： 35cm×26cm×15cm
總體重量： 4kg
