本裝置是查找鋪設后超高壓電纜外護層破損故障的專業設備。能在故障電纜停電情況下，對電纜外護層故障進行準確定位。

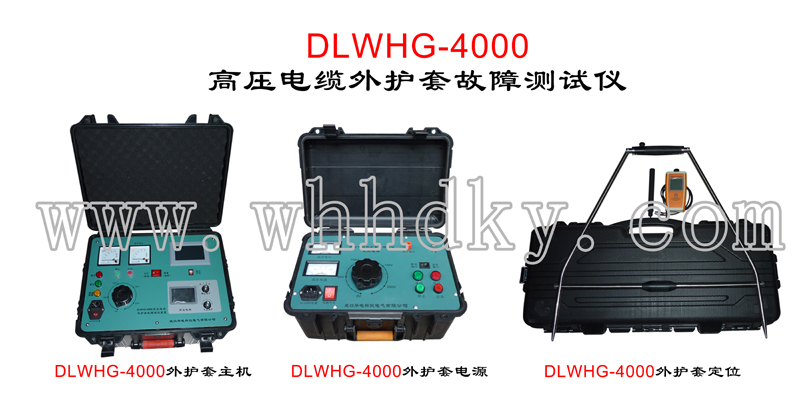

裝置包含三部分：
1.高壓電纜外護套故障定位測試主機：
采用新型高壓智能電橋進行護層故障測距，還可用于護層直流耐壓試驗及高阻接地故障的燒穿。
2．護層故障定位電源：
為超高壓電纜護層故障定點提供大功率高壓脈沖信號源。
3．?dāng)?shù)字式故障定位接收器：
利用跨步電壓法精確定位故障點。
1. 主機采用新型高壓智能電橋，只需要輸入電纜全長，測試完畢彩色液晶屏直接顯示故障距離及故障/全長的比例等信息，操作簡便，無需人工計算。
2. 主機采用大功率高壓直流信號源，可用于護層直流耐壓試驗及高阻接地故障的燒穿。具有高壓試驗完自動放電功能，使用安全可靠。
3. 護層故障定位電源采用優質技術，體積小重量輕，輸出功率大。
4. 數字式故障定位接收器具有信號波形顯示、故障點方向指示等功能�？垢蓴_能力強，簡單直觀。
5.接收跨步電壓的A字架折疊式設計，便于攜帶。
總體定位精度
利用高壓智能電橋測距誤差：±0.2%L+1m
利用跨步電壓法精測定點誤差：±20cm
1、主機：
輸出電壓：DC 0～10KV可調
輸出電流：0～100mA可調
最大輸出功率：1kW
電源：AC 220V，50Hz，6A
使用條件：溫度: -20—40℃；濕度10-90％RH；海拔<4500m
體積：
質量：20kg。
2、 護層故障定位電源技術參數
輸出電壓：DC 0～2Kv
輸出電流：0～1000mA
工作電源：AC220V/50Hz
體積：333mm×236mm×176mm
重量：12kg
3、 數字式故障定位接收器（含手持接收盒及A字架）
信號接收模式：跨步電壓信號，A字架輸入
最高檢測靈敏度：跨步電壓信號0.1mV；
顯示功能：陽光下可視LCD
顯示信號波形、故障點方向、信號強度等。
電源：2節5號電池供電，使用時間大于10小時
體積：接收盒：160mm×75mm×35mm；A字架:不銹鋼折疊式。
