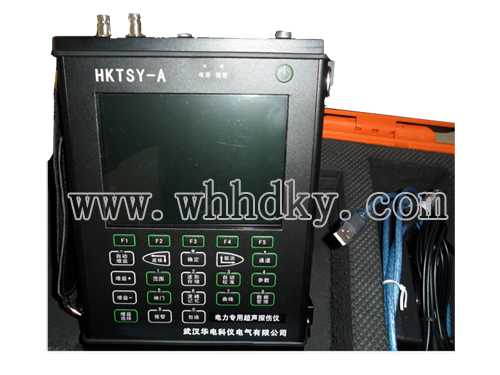

HKTSY-A 電力專用超聲探傷儀發供電企業的一次設備電氣參數測試具有完備的系統,而對于那些機械性的損傷卻無法通過電氣參數來反映,從起支撐導線和絕緣作用的瓷支柱式絕緣子、變壓器箱體、套管一直到電力線路專用的母排、線夾等一系列的金器具,其物理特性只能通過超聲波探傷的方式來檢測存在于設備內部的我們?nèi)庋蹮o法觀測到的裂紋、沙眼,新型電力專用的探傷儀及國網公司頒布的文件,無疑給這些設備的安全運行提供前所未有的保障,比如高壓瓷絕緣子,國家電網公司就相繼制定了JB/Z 262-2000、生產輸電[2004]40號文、JB/T 9674-1999、《72.5kV及以上高壓支柱瓷絕緣子技術監督規定》(國家電網生技[2005]174號)、《 電網在役支柱瓷絕緣子及瓷套超聲波檢驗技術導則》 等行業標準和導則,目的在于規范高壓支柱瓷絕緣子生產、使用中的各項技術要求。
基于目前市場常規超聲波探傷儀功能的狹隘性,無法完成當前電氣設備的專項檢測,武漢華電科儀公司基于多年超聲波探傷經驗研制出了專門針對電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具(如楔形線夾)、電廠壓力容器、管道等部件的無損檢測設備,與常規超聲波探傷儀相比更具專業性和前瞻性。
1、自主知識產權產品,帶嵌入式數字系統技術,儀器電氣性能指標均按歐標(EN 12668.1 - 2000)設計制造,高品質、高性能的數字式絕緣子超聲波探傷儀。電力專用超聲波檢測儀 配備專用探頭,與被試品曲面實現完美匹配,快捷檢測出設備內部存在的缺陷;
2、適用范圍廣?蓪Υ山^緣子、套管、避雷器、PT、CT、變壓器箱體、發電機軸承設備進行檢測;
3、內置支柱絕緣子探傷的標準DAC曲線和支柱絕緣子探傷專用瓷試塊。內部裂紋超出標準時儀器自動發出警報,提示探傷人員有內部缺陷;
4、具有自動探頭校正功能和曲率表面校正功能,優化探頭與被試品之間的耦合,使探傷結果更準確;
5、德國進口鋁合金機箱,可輕松抑制現場干擾,低噪聲高信噪比;
6、探傷檢測靈敏度較高,可達110dB。
7、提供配套上位機軟件,方便與計算機通訊;
8、廣泛應用于電力系統各設備的探傷檢測,現場經驗豐富,判斷率高。
工作頻率: (0.5~15)MHz
增益調節: 110dB(設手動0.1dB、2dB、6dB步進)
檢測范圍: (0~9999)mm鋼縱波
聲速范圍: (0 ~ 9000)m/s
動態范圍: ≥35dB
垂直線性誤差: ≤3%
