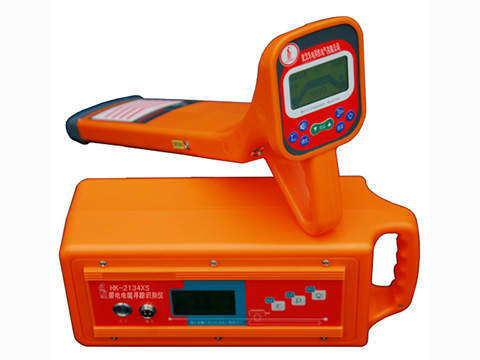

HK-2134XS帶電電纜識別及尋蹤儀是華電科儀開發出的新一代電纜識別儀：它不僅具有停電電纜的識別、帶電電纜識別的功能，而且具有帶電電纜的尋蹤功能，一經投放市場即受到廣大電纜維護工作者的喜愛，成為他們喜愛的工具儀器。
電纜識別儀在電纜施工及維護工作中具有重要意義，停電電纜的識別現在已經很容易實現了，它主要靠發射大電流低頻脈沖即可實現，而這種方法只能對停電電纜進行識別，而對運行電纜的識別則素手無策。而實際工作中卻經常要求電纜識別必須進行帶電識別。
1、信號幅度比較法：將信號通過發射鉗耦合至目標電纜，用接收鉗檢測各電纜的信號幅度，幅度最大者為目標電纜。
2、不同頻率信號比較法：將不同頻率信號通過發射鉗耦合至目標電纜，通過接收鉗接收不同頻率信號，各頻率段幅度均為最大者為目標電纜。
3、通過接收鉗接收50Hz信號，幅度最大者為目標電纜。
4、通過路徑接收器查找?guī)щ婋娎|的埋深和路由。
發射機
輸出信號：輸出四種頻率815Hz、8kHz、33KHz、83 KHz。
輸出功率：恒功率輸出，低、中、高三檔，最大15瓦。
輸出模式：耦合感應式、直接輸入式。
阻抗顯示：100000歐以內。
顯示界面：大屏液晶圖形顯示，自帶背光。
電 源：標準1號1.2V充電電池6節，充放電500次。
待機時間：大于8小時，電量提示。
過熱過流：自動保護。
工作溫度：-20℃—50℃
體 積：230×140×270mm
重 量：2 kg
接收機
識別、尋蹤一體機。
接收頻率：接收五種不同頻率分別是815Hz、8kHz、33KHz、83 KHz、50Hz。
接收模式：耦合鉗。
信號界面：數字、光柵、聲音三種界面同時提示信號強弱
顯示界面：大屏液晶圖形顯示，自帶背光。
增益控制：手動調節，動態范圍000——100db。
探測長度：直連電纜時，最長15KM。
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
路由、敷設深度精度*：電纜埋深的 ±5%
*與現場環境、非同心線的形狀、鄰近管線的分布等情況有關
電 源：標準5號1.2V充電電池6節，充放電500次。
待機時間：大于12小時，電量提示。
過熱過流：自動保護。
工作溫度：-20℃—40℃。
體 積：75*180*160mm
重 量：1.3Kg
識別鉗
2種口徑可選。φ120/φ50mm
標準配置：發射機、接收機、充電電池、充電器、耦合鉗、儀器箱/包
選擇配置：備用充電電池
