電纜故障測試中設備的配置是十分重要的，沒有滿足電纜測試中合適的配置，將會給實際的測試工作帶來很大的困難，現就設備的配置要求如下，為需要采購的單位和人員提供參考如下：

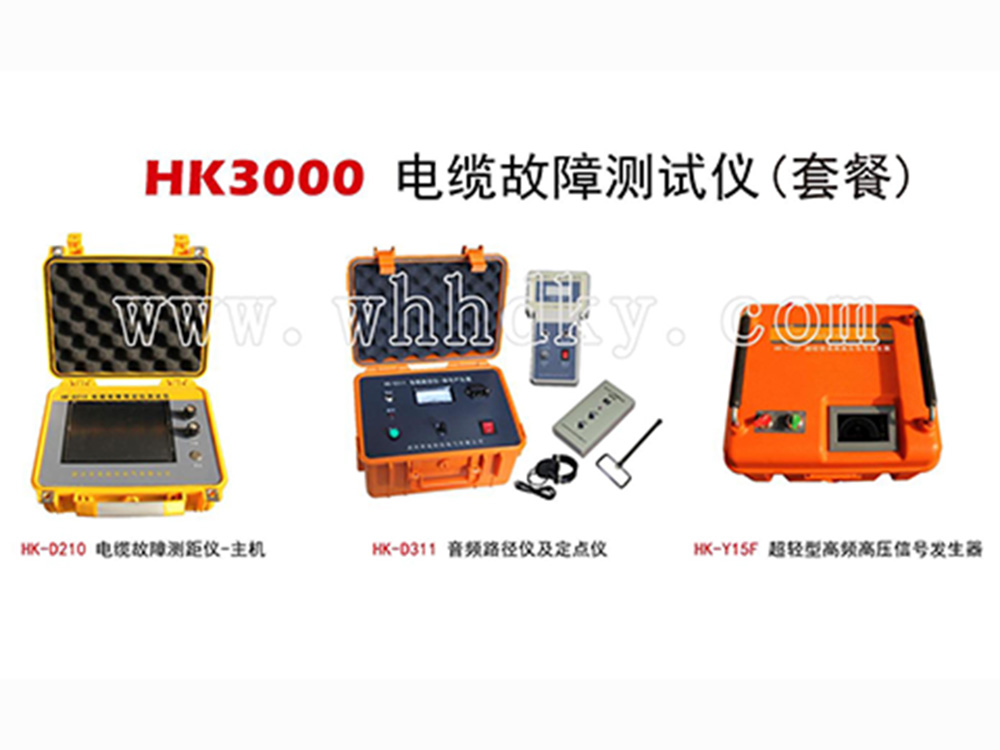

電纜故障測試配置選型：
|
型號 |
參數配置 |
|
|
HK-D210 |
粗測設備：智能電纜故障檢測儀主機，用于電纜故障測試的粗測，在故障電纜的一端測試，用于故障點的初步定位 |
|
|
HK-D311 |
精確定點設備：數顯同步接收定點儀，用于精確定位電纜的故障點（同步定點儀） |
|
|
選配 |
HK-Y15F |
超輕型高頻高壓信號發生器：配合定點儀用于查找地埋電纜的路徑，用于高壓放電和電壓采樣，用于高壓電壓，高壓電流信號的取樣。標配8UF電容，10KV的電纜用15KV信號發生器 |
|
HK-Y32F |
超輕型高頻高壓信號發生器：配合定點儀用于查找地埋電纜的路徑，用于高壓放電和電壓采樣，用于高壓電壓，高壓電流信號的取樣。標配2UF電容，35KV的電纜用32KV信號發生器 |
|
一、測距單元：HK-D210電纜故障測距主機
1）不需高壓設備，可測試任何電纜的短路、斷線故障距離以及電纜長度、波速。
2）在高壓設備的配合下，可測試35KV及以下等級電纜的高阻、低阻、單項接地等所有故障距離。
3）采用大屏幕彩色觸摸液晶屏作為操作、顯示終端，按鍵中文定義、簡單明了、準確可靠；彩色顯示、中文提示、人機對話一目了然。
4）采用高集成工控機，計算機控制、軟件操作；外設通訊接口，方便數據、波形傳輸及保存。
5）提供7種不同脈寬測試脈沖，保證了測量精度，滿足了長電纜測試足夠遠、短電纜測試無盲區的要求。
6）設置了縮放、滾屏、存儲、調出、波移對比等多種分析手段，覆蓋了短到幾米長到幾十公里的波形分析。
7）雙蹤顯示，方便兩個波形重疊對比，細微差別一目了然。
8）整機可靠耐用，智能化程度高，可自動判距，不受強磁場干擾。
9）充電電池供電，現場使用方便靈活。
二、路徑及定點單元：HK-D311路徑及定點儀
1. 聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或最大數字 (999.0)。同時，由耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。
2. 靜噪功能可使定點儀只有在沖擊高壓發生器沖擊放電時聲電同步顯示監聽，才能測聽到地震波，從而十分有效地排除環境干擾。大大提高定點儀的抗噪功能。
三、高壓信號單元：HK-Y15F超輕型高頻高壓信號發生器
1、本機采用諧振模塊升壓技術，工控機自動控制，電壓預置自動升壓，自動穩壓，工作可靠、穩定。
2、具有過載、短路、開路、機器異常等自動保護功能。
3、液晶顯示、電子表盤、工作狀態提示，實現了人機對話。
4、輸出電壓值為高壓直讀顯示，可保證停止?fàn)顟B(tài)仍能正確顯示高壓側電壓，為安全操作提供保障。
5、不怕高電壓、大電流放電沖擊，可長時間連續工作4小時以上。
6、高壓零位啟動，保證輸出高壓從0開始起調。
7、箱體采用絕緣材料，符合安全操作規程。
8、體積小、重量輕（10㎏），可完全替代重達60㎏的升壓變壓器加控制箱；實現了移動便捷、接線簡單、不受場地限制的目的。
1）測試方法：低壓脈沖法；高壓閃絡法。
2）采樣速率：100MHz、60MHz、40MHz、20MHz。
3）測試距離：＞30Km。
4）分辨率：1m。
5）脈寬設置：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
6）波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油、 未知類型。
7）判距方式：人工判距、自動判距。
8）分析設置：滾屏、縮放、保存、調出、波移。
9）工作電源：內置充電電池，充滿電后可連續工作8小時以上。
10）工作條件：溫度-10℃～+45℃，相對濕度 90%。
11）物理特性：體積280mmｘ240mmｘ120mm 重量2㎏
二、路徑及定點單元：HK-D311路徑及定點儀
1、路徑儀：
1）工作方式：輸出－固定頻率連續或斷續方波信號
2）輸出功率：Pomax≥100W
3）輸出阻抗：1Ω－∞
4）功耗：1.5W
5）路徑探測精度：≤0.2m
6）信號頻率：16KHz
7）使用環境溫度：-20℃～+40℃
2、定點儀：
1）定點探測精度：≤0.2m
2）電磁通道增益：＞110dB (30萬倍)。
3）電磁通道接收機靈敏度：＜5μV。
4）聲音通道音頻放大器增益：＜120dB (信噪比4:1時100萬倍)。
5）50Hz工頻抑制度：＞40dB (100倍)。
6）聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或最大數字 (999.0)。同時，由耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。
7）靜噪功能可使定點儀只有在沖擊高壓發生器沖擊放電時聲電同步顯示監聽，才能測聽到地震波，從而十分有效地排除環境干擾。大大提高定點儀的抗噪功能。
8）使用環境溫度：-20℃～+40℃
三、高壓信號單元：HK-Y15F超輕型高頻高壓信號發生器
1、最高輸出電壓：15KV
2、最大工作電流：40mA
3、外接高壓電容：4uF／15KV 或 8uF／15KV
4、放電能量：≤900J/5S
5、瞬間充電電流：>1.5A
6、顯示電壓值誤差：＜±2%
7、最小放電周期：3秒
8、最大功率：＜1.5KVA
9、工作電壓：220V±10% 50Hz
10、工作環境：溫度 -20℃～ 50℃； 濕度（相對）≤80%；海拔高度 4000米以下。
11、外特性：體積 43cm′38cm′23cm ； 重量10㎏
