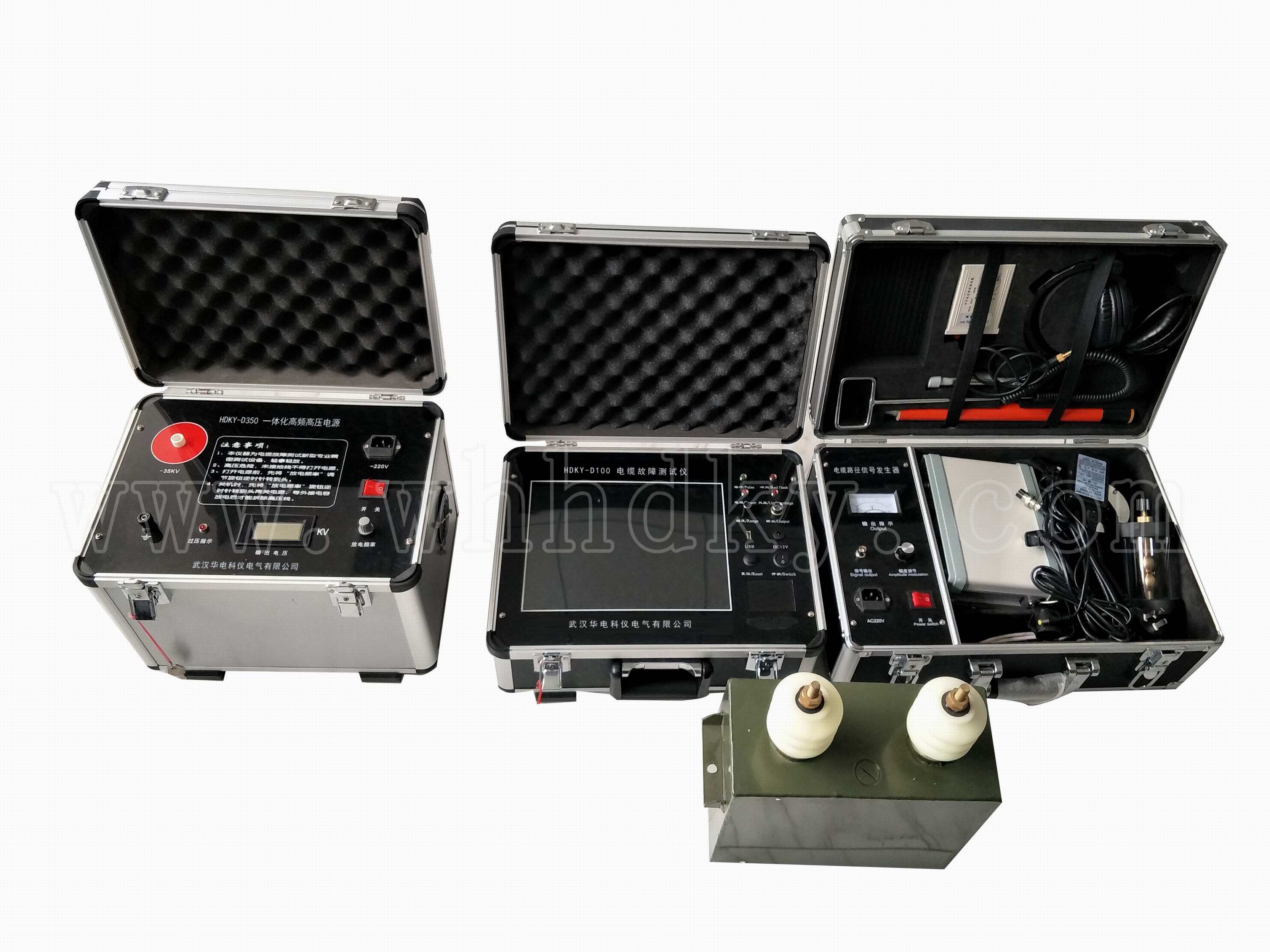

HDKY-D100 電纜故障測試儀是迎合工業級電力行業方案和 IT 時代的快速發展,將原來 電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB 通信技術 系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日 益增多的地埋電纜資料提供了一套獨有的管理軟件。整套系統滿足中華人民共和國電力 行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系 統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的 測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機 場信號控制電纜、和路燈電纜故障的精確測試。

◆ 國內首家采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電 供電、方便現場測試。

◆ 國內首家采用 12.1 英寸大屏幕系統，觸控鼠標操作，全電腦 XP 操作平臺集成化軟 件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。

◆ 采用最新的 USB 通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主 機可自動選擇最低 6.25MHz、最高達 100MHz 五種采樣頻率，能滿足不同長度電纜 的測試要求，減少了粗測誤差。

◆ 軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到 0.15 米，波形可任意 壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度， 減少誤差。

◆ 支持最新開通的 3G 通信終端或無線上網卡，專用 3G 軟件可實現專家遠程現場實時 測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交 流指導，使您無憂工作。

◆ 8G 內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可 做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

◆ 關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的 又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

◆ 最新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與 高壓完全隔離，對主機、操作人員絕對安全的特點。

一、測試儀技術指標：

1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障， 包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

3、可測量長度已知的任何電纜中電波傳播的速度。

4、可測試電纜走向及埋設深度。

顯示方式：12.1 英寸工業級液晶屏（XP 操作平臺）

存儲空間：固定 8G

測試方法：低壓脈沖法、沖閃電流法、直閃電流法

操作方式：觸控鼠標操作

測試距離：不小于 60km

最短測試距離（盲區）：0-5 米或無盲區

精確定點誤差：±0.2m

測試誤差：系統誤差小于±1%

分辨率：V/fm；V 為傳波速度 m/μs；軟件游標 0.10 米。

儀器采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自適應脈寬）

電源與功耗：AC 220V±10% 不大于 15W DC 12V（7AH） 不大于20W

待機時間：可連續使用 6 小時左右。

主機重量：7kg

外形尺寸：180mm×300mm×400mm

溫度-20℃～﹢40℃， 相對濕度 80%。

服務方式及技術： a、3G 無線遠程同步測控服務（選配）；

b、手機安卓版測試軟件服 務（選配）；

c、波形郵件傳輸實時分析服務；

D、直接用戶售后 2-3 次現場測試服務。

管 理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案： 包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、 故障產生原因、技術試驗報告、電纜測試記錄等信息。

二、路徑儀技術指標

信號頻率：15KHz

正弦 波輸出功率：Pomax≥100W

震蕩方式：斷續

主機重量： 9.8kg

環境溫度：－10℃～＋40℃

外形尺寸：180mm×300mm×400mm

相對濕度：RH≤85%（25）
