備注：此配置不含高壓源部分，如需測試高阻故障，需要加配3KVA/50kv的交直流試驗變壓器一套或者超輕型高壓信號發生器一臺，用于輔助對電纜故障點的高阻故障進行精確定位！

電纜故障的測試層序：

為了順利快速的解決電纜故障，測試電力電纜故障請遵循以下步驟

1. 分析電纜故障性質，了解故障電纜的類型：

不同性質的電纜故障要用不同的方法測試，而不同介質的電纜則有不同的測試 速 度。不同耐壓等級的電纜則有不同的耐壓要求。而被測試電纜的接頭位置及最近是否在電纜上方施過工。這些在測試前都必須做到心中有數。

2. 判斷電纜故障是高阻還是低阻故障，再確定選合適的方法去測量電纜故障：

用電纜故障測試儀主機的低壓脈沖法測試電纜長度、校對電纜的電波傳輸速度，測試電纜全長可以讓我們更加了解故障電纜的具體情況，可以判斷是高阻還是低阻故障，可以判斷固有的電波速度是否準確，（準確的電波傳輸速度是提高測試精度的保證。當速度不準確時，可反算速度。）這些都可以用低壓脈沖測試法來解決。

3. 選擇合適的測試方法，用電纜故障測試儀的主機進行電纜故障粗測；

     對不同電纜故障要用不同的方法，低阻故障（開路、短路等）要用低壓脈沖法測

試；而高阻故障（泄漏、閃絡等）則要用閃絡法方法測試。

注：表中 Zo為電纜的特性阻抗值，電力電纜阻抗一般為 10—40W之間。

    低壓脈沖法測試比較簡單，直接測試。而高壓閃絡法測量則需要注意接線及所 加直流電壓的高低。10KV 油禁紙電纜和交聯乙烯電纜的最高耐壓分別為 50KV 和 35KV，一般不得超過電纜的最高耐壓，高壓設備的地線必須與被測電纜的鉛包接地 良好連接。

4.用路徑儀探測埋地電纜的走向； 精確定點前首先必須知道電纜的路徑，若已知路徑可省去此步驟。

5.用定點儀對故障點精確定位； 按定點放電方式接好高壓設備，根據電纜的性質及電纜的耐壓等級來決定升壓程度。對電纜故障點進行精確定位，最后確定在 1 米范圍內。（備注：選配：這一步需要加配高壓信號單元來輔助升壓，以幫助能更精確的定位，高壓信號單元：可以選擇經濟實惠的試驗變壓器加控制箱，或者可以選擇輕便型的超輕型高頻高壓信號發生器）

6.電力電纜的高阻故障測試方法：

高阻故障：故障點的直流電阻大于該電纜的特性阻抗的故障為高阻故障，高阻故障幾乎占全部電纜故障率的90%以上。沖閃方式用于測試高阻泄漏性故障及高阻閃絡性故障，大部分電纜高阻故障都可以使用沖閃方式測試。依據故障性質又分為沖擊壓閃絡法（沖閃法）和直流高壓閃絡法（直閃法）。

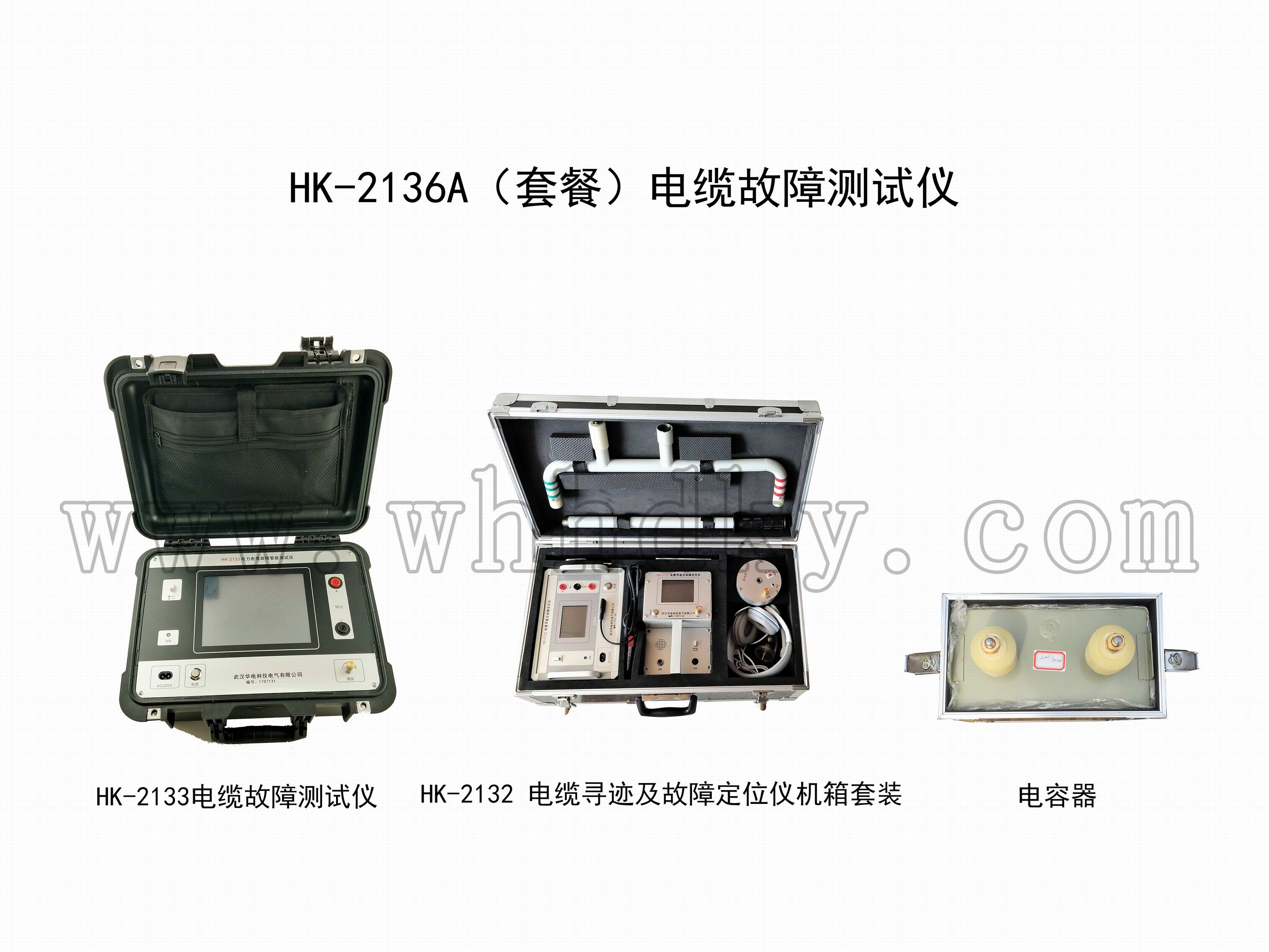

HK-2136A(套餐）電纜故障測試儀詳細產品介紹：

1、HK-2133電纜故障測試儀主機

一、概  述

有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

二、主要特點

¨ 功能齊全

測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。

¨ 測試精度高

儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。

¨ 智能化程度高

測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。

¨ 具有波形及參數存儲，調出功能

采用非易失性器件，關機后波形、數據不易失。

¨ 具有雙蹤顯示功能。

可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。

¨ 具有波形擴展比例功能。

改變波形比例，可擴展波形進行精確測試。

¨ 可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

¨ 具有根據不同的被測電纜隨時修改傳播速度功能。

¨ 小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

三、主要技術參數

¨ 應用范圍及用途

儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。

¨ 最遠測試距離：15Km (明線可達100千米)

¨ 探測盲區：　　　1m

¨ 讀數分辨率：　　1m

¨ 功耗：　　　　　5VA

¨ 使用條件：環境溫度　　　0℃～＋40℃

（極限溫度　 �。�10℃～＋50℃）

相對濕度　　　40℃（20～90）%RH

大氣壓強　　（86～106）Kpa

¨ 體積：275×220×160mm3

¨ 重量：1.8kg

2、HK-2132電纜尋跡及故障定位儀

一、概  述

型電纜尋跡及故障定位儀是由發射機、接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。

二、主要特點

¨ 接收靈敏度高

¨ 靜態漂移低

¨ 定位精度高

¨ 抗干擾能力強

¨ 液晶屏顯示信號及狀態

¨ 內置鋰電池供電，并配有充電器

三、主要技術參數

¨ 定位阻抗范圍：0~5MΩ

¨ 定位精度：<±10cm

¨ 埋深探測：<3m
