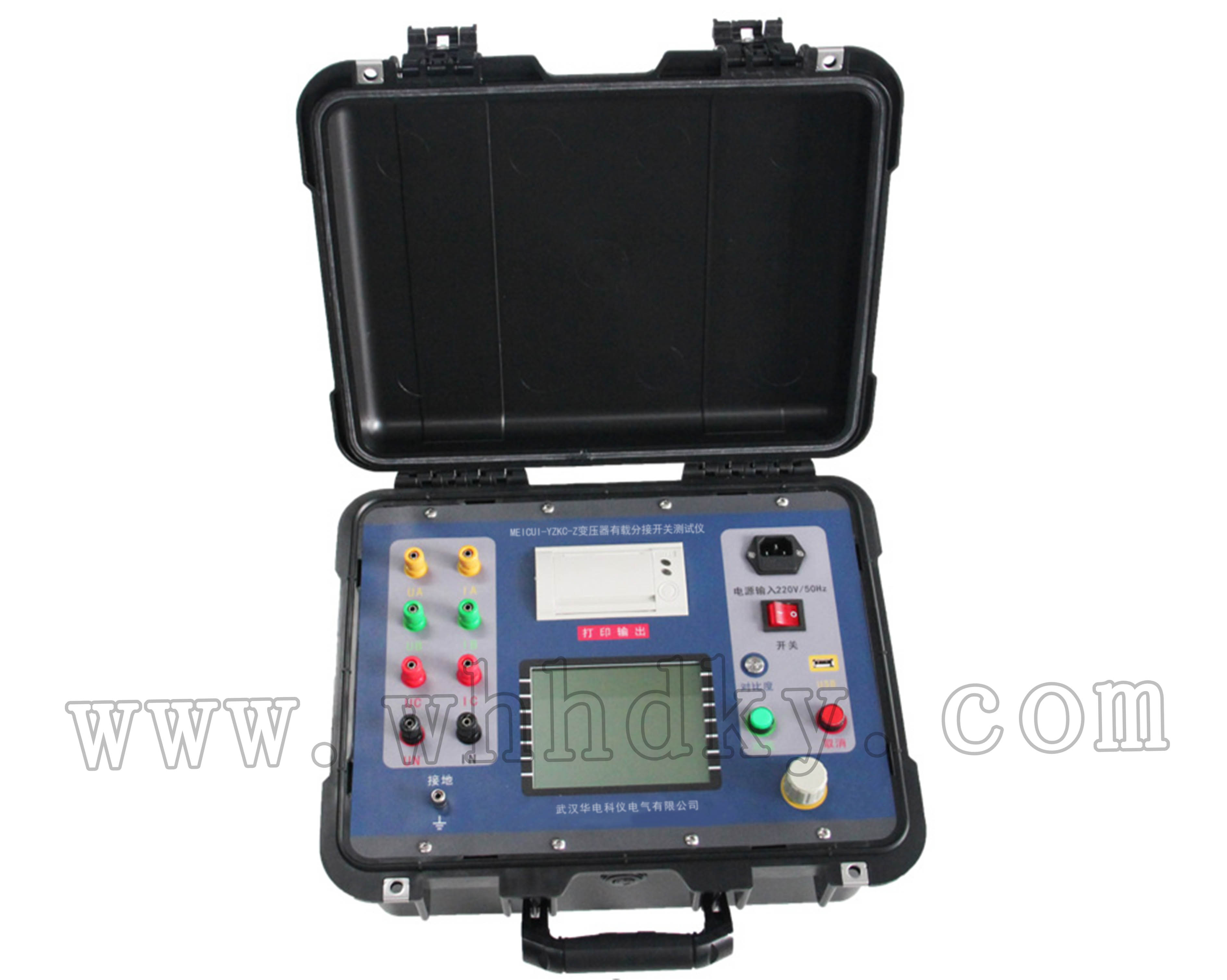

MEICUI-YZKC-Z 直流有載分接開關測試儀產品介紹：
本儀器在原理上采用1A高穩定度負反饋恒流源作為測試電源，可有效消除變壓器繞組電感影響；采用高速16位AD采樣技術，電阻測試精度大大高于行業標準要求；單次操作采樣時間大于500ms，有效解決了部分自耦變壓器切換時間偏長的測量需求；合并電流對可疑通道進行加大電流（3A）測試技術、顯示真實波形技術和光標自定義技術，并對光標自定義技術新增了手動調節功能，可完全克服原有技術對部分不規則波形判斷不準的問題。另外，在內部結構設計、主板電路、顯示界面、按鍵操作的細節設計方面都做了大量改進，并采用了當前最小巧、最先進的工業級高速熱敏打印機。


1.高穩定負反饋恒流技術
雖然采用測試時變壓器低壓側繞組短路接地處理，變壓器繞組自身電感對測量繞組自身電阻和分接開關過渡電阻仍有很大影響，本儀器內部測量電源采用高穩定負反饋恒流技術，電流穩定度<0.1%，可有效克服變壓器繞
組電感對恒流穩定的影響，此技術對大容量變壓器效果尤為明顯。
2.方便快捷的操作方式
現場一次接線完成后，經過很短的充電穩定時間后，即可操作分接開關切換，儀器將自動捕獲切換波形，無需人工查找干預，方便現場試驗定位。
3.智能分析技術
計算過渡電阻、過渡時間、相間差最準確的方法是在過渡波形中找到起始點和終止點并定義光標，普通測試儀器或通過手工分相去定義，操作費時煩瑣；或直接取平均值，數據偏差較大，甚至導致誤判。本測試儀采用最先進逐相掃描算法，可通過軟件計算自動定義分接開關切換的起始、終止點，一次按鍵就可計算出所有數值。對異常不規則的切換波形，也可配合簡單按鍵操作手動快速修正各光標值，操作極為方便。
4.完全滿足自耦變壓器時間測試要求（采樣周期≥500ms）
目前大型變壓器中，自耦變壓器的比重逐步加大，自耦變壓器在帶有高壓有載調壓分節頭的情況下運行繞組間的磁平衡較困難，一般只能采用單相（分相）有載調壓分接開關，這類變壓器的測試波形一般同期性都較差，要測試三相完整的過渡波形許多都超過200ms，國內大部分儀器測試時間都設計在200ms內，不能滿足此要求，本測試儀的測試時間大于等于500ms，完全滿足各種變壓器的時間測試要求。
5.真實波形還原和多級濾波
大部分有載分接開關測試儀通常會通過濾波手段來平滑顯示效果,雖然可以美觀測試結果,但也容易遺漏掉切換過程中的微小(>2ms對開關是有害的)斷點，達不到測試的目的，本測試儀采用多級濾波設置，最低級設計采用無濾波處理，可真實顯示測量結果，與示波器觀測同效果，可最直觀的觀測分接開關的過渡過程，對于分析有問題的開關此功能尤為重要。
6.最大恒流3A輸出
現場證明，變壓器繞組電感較大時會引起切換波形的震蕩，加大電流測試則可以減少震蕩，儀器可以通過設置對切換效果不理想的波形進行加大電流復檢，無需多余換線操作。
7.數據記錄功能
本測試儀可存儲多大五十組切換數據和切換波形，方便歷史回溯，采用尺寸小巧的打印機，完美打印出切換波形和測試數據。
8.結構緊湊，抗震性能良好
本測試儀在結構設計上采用了較大的改進，在充分考慮儀器性能和安全性的基礎上采用了模塊式結構設計，做到體積小巧，美觀，并大大提高了儀器整體抗震性。


使用環境
輸入電源：AC220V±10%    50Hz±10%
環境溫度：-10～45℃
相對濕度：≤80%RH
基本參數
測試電流：三相獨立恒流源
充電電流 1A (單相測試最大3A)   穩定度0.1%
過渡電阻：量程0.1～20Ω 分辨率0.01Ω    精度5％±2字
過渡時間：量程1-500 ms  分辨率0.1 ms 精度0.5%±2字
可測大容量自耦式變壓器、Y型中性點不引出變壓器等；
一鍵智能分析過渡波形。
體積：    407mm(L)× 340mm(W)×192mm(H)
重量：    7.0kg
安全性能
絕緣電阻：>2MΩ
漏電流：  <3.5mA
介電強度：電源進線對機殼能承受1500V（50Hz有效值）1min 的耐壓試驗。
