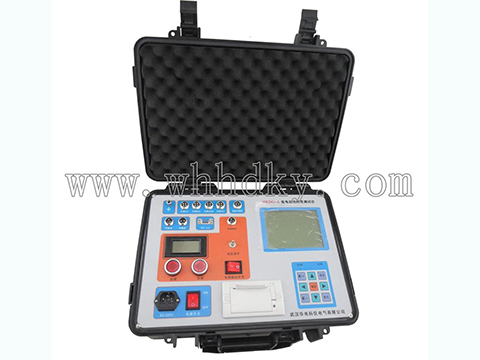

HKDG-A低電壓動作特性測試儀產品介紹：

 HKDG-A型低電壓動作特性測試儀，是用于斷路器低電壓分合閘試驗的專用儀器，該儀器具有攜帶方便、接線快捷、操作簡單、運行可靠等特點，特別適合電力、石化、鐵路、航空等系統的現場試驗。

術語定義

1   分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）時間。

2  同相同期：同相之中，分（合）閘時間最大與最小之差。

3  相間同期：三相之中，分（合）閘時間最大與最小之差。

4  平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%,取中間80%，動觸頭運動的行程與時間之比。

5  最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

6  剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義 了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）

1、性  能

  時   間：12個斷口的固有分、合閘時間，同相同期、相間同期。

  重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

  彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

  速    度：剛分、剛合速度，最大速度，時間－行程特性曲線。

  行    程：總行程，開距，超行程，過沖行程，反彈幅值。

  電    流：分、合閘線圈的分、合閘電流值、電流波形圖。

  動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2、特  點

  適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

  超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

  通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。

  開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

  主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

  主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

  中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

  儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
