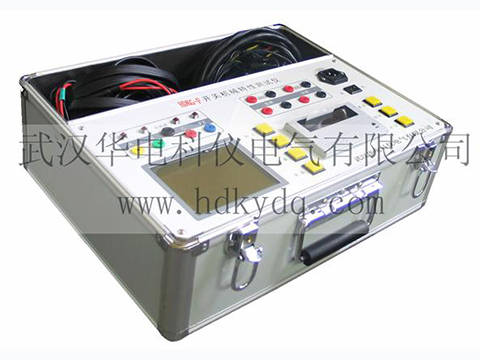

HDKG-F高壓開關動特性測試儀產品概述：
HDGK-F型高壓開關機械特性測試儀，是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
1.可做電動操作和手動操作;
2.適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
3.可實測行程和自定義行程；
4.能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作；
5.接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
6.采用漢字提示以人機對話的方式操作；
7.數據準確，抗干擾性強，體積小，重量輕，美觀大方；
8.機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
9.機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
10.儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
11.能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
12.可配置上傳軟件，實現電腦存檔和網上查閱, 打印。
|
環境組別： |
屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器. |
|
|
型 式： |
便攜式 |
|
|
包 裝： |
鋁合金箱 |
|
|
工作電源： |
AC220V ±10% |
|
|
頻 率： |
50Hz ±5% |
|
|
環境溫度： |
-10°C~40°C |
|
|
相對濕度： |
≤85% |
|
|
絕緣電阻： |
≤2MΩ |
|
|
介電強度： |
電源進線對機殼能承受1.5KV1分鐘的耐壓測試。 |
|
|
時間測試范圍： |
時 間： |
1~499.9ms |
|
分辯率： |
0.01ms |
|
|
精 度： |
≤0.1ms |
|
|
速度測試范圍： |
速 度： |
15m/s |
|
分辯率： |
0.01m/s |
|
|
精 度： |
±1%讀數+2個字 |
|
|
行程測試范圍： |
行 程： |
不限 |
|
分辯率： |
0.01mm |
|
|
精 度： |
±1%讀數+2個字 |
|
|
直流電源選擇范圍: |
電 源： |
25-265V/10A |
|
分辯率： |
1V |
|
|
精 度： |
≤±1% |
|
|
尺寸與重量： |
主 機： |
440×300×150(mm) 5 (kg) |
|
附 件： |
440×300× 80(mm) 3 (kg) |
|
