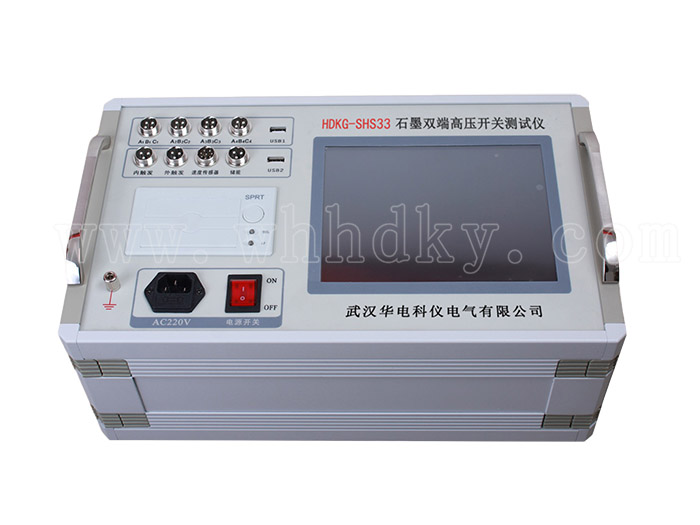

HDKG-SHS33石墨合閘雙端高壓開關測試儀產品介紹：

高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

1．8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

2．高速熱敏打印機，方便現場打印測試數據。

3．機內集成式操作電源，無須現場二次電源，現場使用方便快捷�？商峁〥C20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

4．配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5．適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

6．開關動作一次，得到所有數據及圖形。

7．主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8．配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

9．同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地。

10．內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11．內部抗干擾電路可滿足800KV變電站內可靠使用。

 1．時間測量：

                12路 固有分閘（合閘）時間

                分閘（合閘）相內不同期

                分閘（合閘）相間不同期

                合閘（分閘）彈跳時間（彈跳次數）

                測試范圍：0.01ms～20s，分辨率：0.01ms，準確度：0.1%±2個字

2.合閘電阻測量：

             6路固有分閘（合閘）時間

                 分閘（合閘）相內不同期

                 分閘（合閘）相間不同期

                 合閘（分閘）彈跳時間（彈跳次數）

                 合閘電阻投入時間

    3.測量范圍：10～10000Ω,分辨率0.1Ω,精度1%

    4.石墨觸頭測量：

             3路固有分閘（合閘）時間

                 分閘（合閘）相內不同期

                 分閘（合閘）相間不同期

    5.雙端接地開關測量：

             3路固有分閘（合閘）時間

                 分閘（合閘）相內不同期

                 合閘（分閘）彈跳時間及波形

    6．速度測量：剛分（剛合）速度

                 指定時間段（行程段或角度段）平均速度

7. 測速范圍：1mm傳感器 0.01～25.00m/s，

                0.1mm傳感器 0.001～2.50m/s

                0.5°角度傳感器 1周波/ 0.5°

8.行程測量： 動觸頭行程（行程）

                接觸行程（開距）

                過沖行程或反程（超程）

傳感器：50mm，分辨率:0.1mm

                360線傳感器：360о，分辨率:0.25о

選配傳感器：300mm、1000mm、加速度傳感器

   9.線圈電流測量范圍：0～40A,最小分辨率：0.01A。

   10.儀器電源 ：AC 220V ± 10%；50Hz ± 2%

   11.直流電源：輸出電壓：15～260V連續可調，輸出電流：≤ 20A(短時)

   12.外觸發觸發電壓范圍：AC/DC10V～300V，電流：≤ 120A(短時)

   13. 隔離開關測量范圍：

⑴、電壓輸出：DC15～260（可調）；

               ⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號最大采集時間為20秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

14.主機體積：380×280×170mm

15.使用環境：  -10℃~+50℃

16.相對濕度：≤90%
