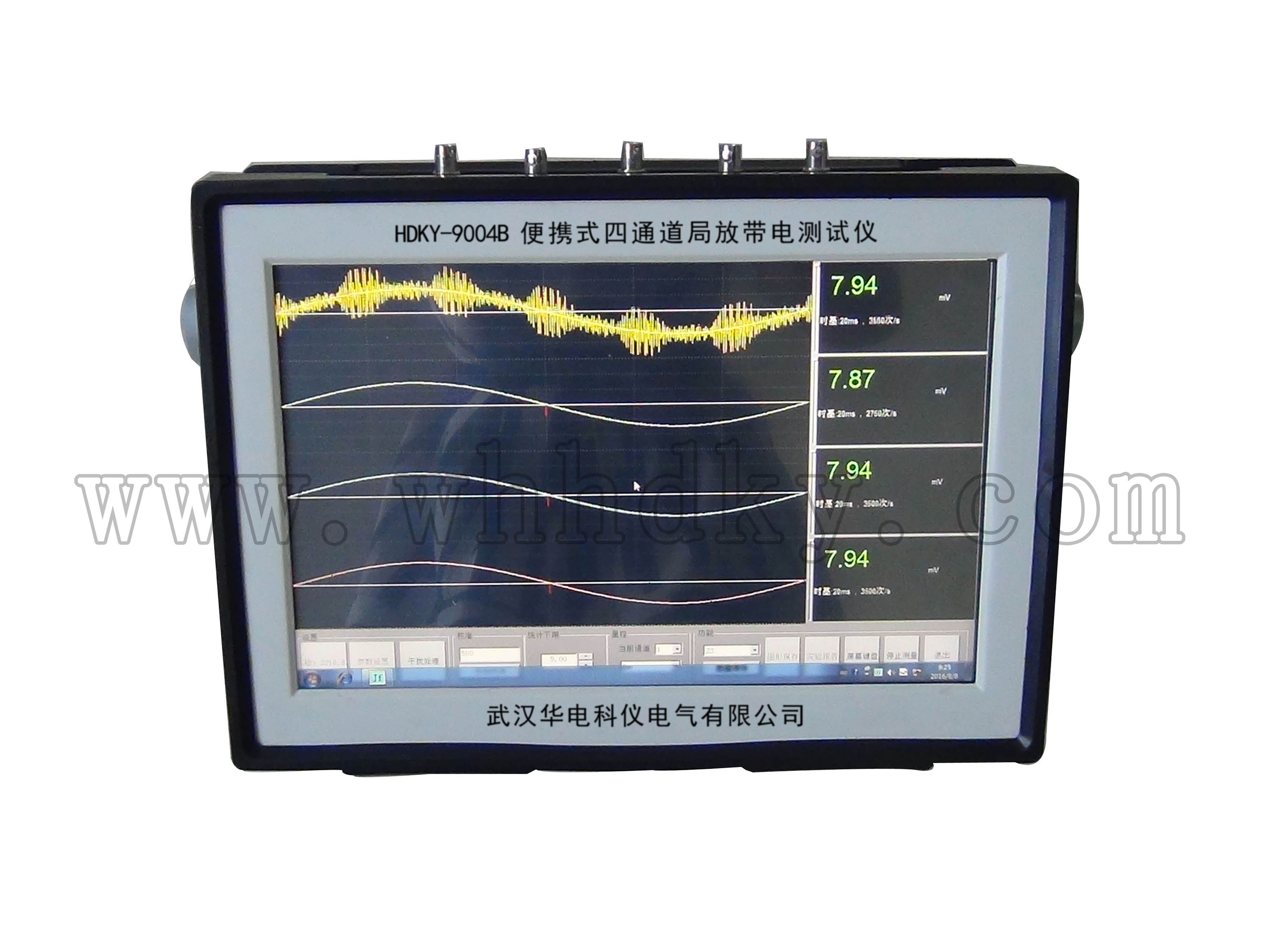

HDKY-9004便攜式多通道局放帶電測試儀產品介紹：
HDKY9004便攜式兩通道/四通道局放測試儀適用于變壓器、發電機、電抗器、高壓開關柜、GIS、高壓電纜等一次性設備的帶電檢測。HDKY9004A為便攜式兩通道款，HDKY9004B為便攜式四通道款。

（1）   2通道和4通道可選；觸摸屏顯示器，顯示器分辨率1600*900，同步采樣、處理、顯示。

（2）  內、外同步隨意選擇，并具有零標指示及相位分辨功能。

（3）  顯示方式：自由選擇橢圓、直線、正弦三種二維顯示方式，另顯示三維立體波形。

（4）  單個放電脈沖波形分析、以便確定放電性質。

（5）  隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄。

（6）  增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果。

(7)     可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析。

（8）   抗靜態干擾功能，可去除相位固定的干擾信號。

（1） 相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾。

（2）  任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗。

（3）  對局部放電脈沖進行放電測量、放電時間、波形分析。

（4）  可用超聲和高頻信號時差法對主變放電進行精確定位。

（5）  任意存儲、打印局部放電圖形及數據，自動生成試驗報告。

（6）  電源：內置式可充電鋰電池。

（7）  主機重量：8K

1  使用條件

 1）環境溫度： －10℃～50℃

 2）相對濕度：≤95%

 3）海拔高度：≤1000m

2  主機技術指標

測量通道：               2/4個獨立測量通道，每個通道支持光、電雙輸入模式

采樣精度：               12Bit

采樣速率：               每通道60MHz

檢測靈敏度：             1pC

測量范圍：               1pC～100nC

本量程非線性誤差：      ≤±5%

可測試品的電容量范圍：  6pF～250μF

抗電壓沖擊能力：        2500V，信號端口端，電源端，對地（正、負）

充電電源：              AC220V±10%；頻率50Hz；功率＜50W

內置可充電電池：        連續工作4小時以上

3 傳感器技術參數

超聲波傳感器

       檢測中心頻率          40kHz，150 kHz

           信號傳輸方式         50Ω同軸電纜

           靈敏度               -65dBmV（0dB=1v/ubar）

       有效靈敏度               10pC（在5mm厚的鋼板油箱中，一米范圍純油中測得）

暫態地電壓傳感器

            耦合方式            電容式

            測量頻帶            5MHz～70MHz

            準確度

高頻電流互感器

           檢測頻帶             100kHz～20MHz

           信號傳輸方式         50Ω同軸電纜

           靈敏度               10pC

超高頻傳感器

           檢測頻帶             300MHz～1.5GHz

           信號傳輸方式         50Ω同軸電纜

           檢測靈敏度           -65dBmV

           檢測頻帶             -65dBmV ～10 dBmV
