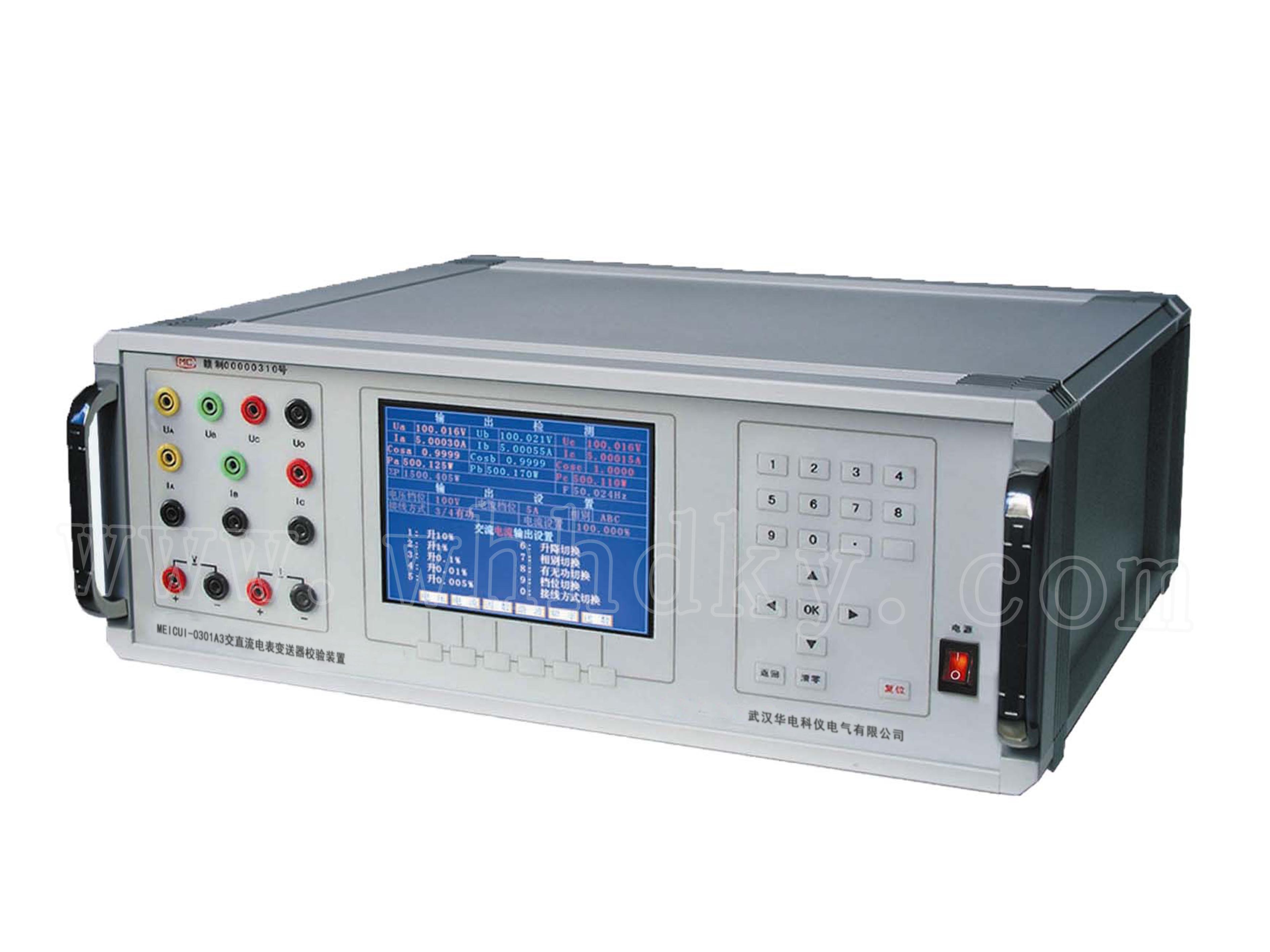

MEICUI-0301A3交直流電表變送器校驗裝置
MEICUI-0301A3交直流電表變送器校驗裝置
設備名稱:交直流電表變送器校驗裝置 型 號:MEICUI-0301A3 數 量:1臺套 生產廠家:武漢華電科儀電氣有限公司
說明書下載
鑒定證書
購買與技術支持
咨詢熱線:027-88933327
產品概述
MEICUI-0301A3交直流電表變送器校驗裝置產品概述
本產品是按照國家檢定規程JJG126-95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》和JJG307-2006的要求而設計的三相 0.05級表源一體化裝置。裝置中表的核心技術是由數字信號處理器(DSP)和16位高速模數轉換器組成的高精度工頻交流采集器;源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、畸變波信號源。 裝置具有精度高、工作穩定可靠、操作方便靈活等特點。 顯示器采用6.5英寸TFT彩色液晶屏,圖表字符顯示清晰亮麗。
功能特點
二、
性能特點
1.可自動檢驗電測量變送器的基本誤差,電壓、電流、波形、功率因數等影響量引起的改變量,變送器 輸出直流電壓(電流)中的紋波含量和響應時間等。 2.可半自動校驗多種指示儀表(含指針式和數字式)。3. 可生成含有2~31次諧波的畸變波,諧波個數、次數、幅度以及諧波對基波的相位均可程控。4.在測量電壓、電流、有功功率時,其準確度為 0.05級 ;由于裝置內設有高于60kHz工作頻率的數 字/頻率轉換器(DFC)和多個電流量程,所以在測量電能時的準確度也能保證為0.05級 。因此, 本裝置實為一臺融電測量變送器、交直流電表、電能表(選項)三大檢測功能為一體的高精度、高穩 定度的標準裝置。
5.設有RS-232接口或USB接口。通過上位機軟件,由PC控制本裝置可進行自動或手動檢驗,并對結果進行處理和管理。
6.設有大容量的非易失性存貯器,可存貯300塊被檢表的檢測原始數據,以供查閱和上傳。
詳細參數
工頻交流輸出
·電壓量程 50V、100V、200V、400V、600V, 每相最大輸出容量 20VA; ·電流量程 0.5A、1A、2.5A、5A、12.5A、25A,每相最大輸出容量 20VA; ·電壓、電流調節范圍 0~120%, 調節細度 5×10
-5
; ·電壓、電流及功率輸出穩定度 ≤0.01%/60s (峰-峰值); ·電壓、電流波形失真度 ≤0.3%; ·頻率范圍 45~65Hz , 調節細度 0.001Hz; ·相位范圍 0~359.99°,調節細度 0.01°; ·諧 波 2~31次 , 幅度0~20%,相位細度 0.01°·N(N為諧波次數)。
直流輸出
·電壓量程 75mV、75V、150V、300V、500V、1000V,最大輸出容量 20W; ·電流量程 0.5A、1A、2.5A、5A、12.5A、25A, 最大輸出容量 20W; ·電壓、電流調節范圍 0~120%(1000V除外), 調節細度 5×10
-5
; ·電壓、電流輸出穩定度 ≤0.01%/60s(峰-峰值); ·電壓調定值準確度 0.05%; ·75mV輸出(負載≥5Ω)準確度 0.1%; ·電流調定值準確度 0.1%。
測量下列電量時的準確度
·正弦波下工頻電壓、電流、有功功率及電能 0.05%; ·正弦波下工頻交流無功功率及電能 0.1%; ·頻率(45~65Hz) 0.01Hz; ·電流對同名相電壓的相位 0.05°;
變送器測量
直流電壓 ±1V、±5V、±10V、±20V、1~5V、2~10V、1~3~5V、2~6~10V 0.02%; 直流電流 ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4~20 mA、4~12~20mA 0.02%; 紋 波 1%; 響應時間 40ms。
工作電源
單相 220V±10%,50Hz±5%。
使用環境
溫度 20℃±10℃,相對濕度 ≤85%RH。
體積重量
460×460×175mm
3
,約20 kg。
產品證書
操作視頻
附件
客戶留言
聯系人
*
單位名稱
*
手機號
*
郵箱:
補充說明:
產品推薦
MEICUI-0305單相交直流電表校

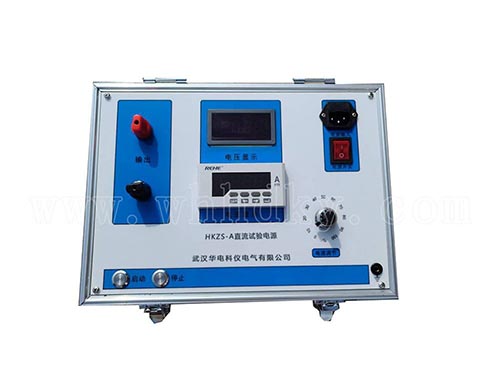

HKZS-A直流試驗電源
