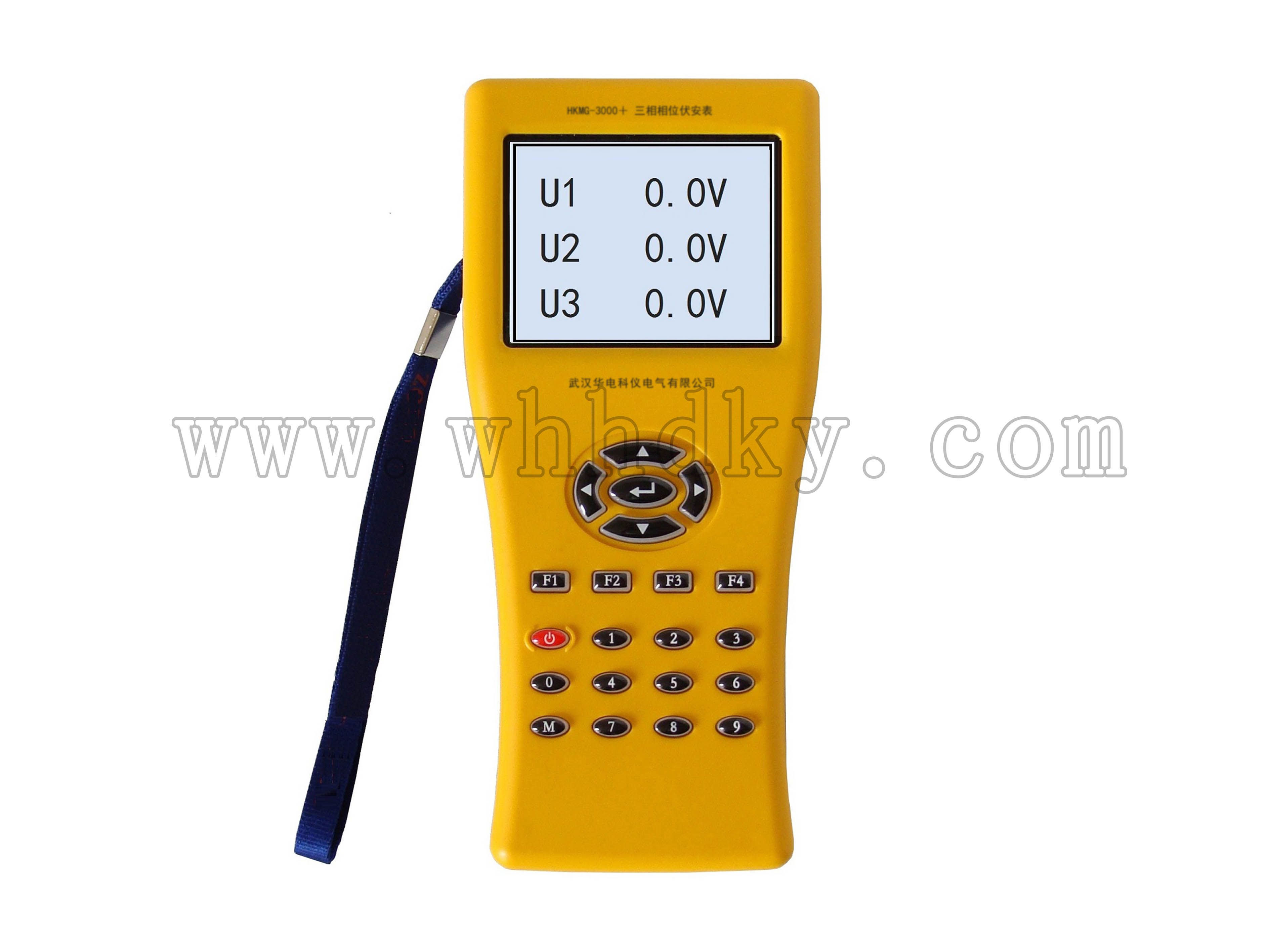

HKMG-3000＋ 三相相位伏安表產品簡介
HKMG-3000＋三相相位伏安表是按照國家標準GB/T 13978-2008 數字多用表通用技術條件，檢定功能滿足JJG440-2008、JJG124-2005、JJG780-92等電測量相位表的相關要求制造。  該儀器具備智能化儀器的特點（測量/存儲/查詢/輸出/打印等功能），廣泛適用電力行業繼電保護、電能計量、防竊電等部門使用，同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。


1．采用65X50液晶顯示屏，高亮度背光，一屏顯示3組數據，界面直觀清晰。
2．直接功能鍵操作，無須換檔自動切換量程。
3．測量電壓、電流真有效值及U-U、U-I、I-I的相位，實時測量有功功率、無功功率、視在功率、功率因數、頻率等電參數。
4．儀器內置充電鋰電池供電，關閉背光燈時可連續工作18小時，開啟背光燈時可連續工作8小時，無需外接電源，具欠電指示。
5．自動判別線路負載特性，并判斷三相三線及三相四線電能表接線錯誤組別。
6．電流幅相特性平坦,可在5mA-10A范圍內準確測量相位。
7．配尖嘴型鉗形電流互感器，測量精度高，抗干擾能力強，在排線密集的場合使用尤其方便。
8．內置存儲器，能保存60組測量數據，可查閱已保存的數據組。
9．配備數據管理軟件，將測量數據成組上傳至 PC 機，自動生成標準報表（含向量圖）打印存檔。
10．儀器配備打印輸出接口，配備微型打印機VMP02可在線打印檢測數據。
11．儀器使用簡單、操作方便非常適用于各電力院校做為接線判別培訓工具及教學儀器使用。
12．儀器具有自動節電管理功能，自動識別工作狀態，操作時不關機，無人使用時可自動關機。
13．超小流線型結構，防脫落腕帶設計，手持式，體積小，重量輕。

用途
Ø 該儀器用于電力系統電能計量和繼電保護部門，進行二次回路現場檢測，具有以下用途：
Ø 檢測繼電保護二次回路電壓與電流之間相位關系；
Ø 為判斷電度表運行快慢提供依據；
Ø 電參數測量(U/I/Φ/P/Q/S/PF/Hz)；
Ø 測量三相電力線路正反相序；
Ø 感性和容性電路的判別；
Ø 檢查變壓器接線組別；
Ø 作為漏電流表使用等。




測量項目	量程	測量范圍	最小分辨率	誤差極限
交流電壓	20V/200V500V	5V～500V	0.001V	±0.5%量程
交流電流	200mA/5A/10A	5mA～10A	0.1mA	±0.5%量程
相位測量	360°	0～360°	0.1°	5mA-100mA  ±3.0°
				100mA-10A  ±1.0°
頻率測量	50Hz	45-65Hz	0.01Hz	±0.02Hz
功率測量	5V～500V / 5mA～10A		0.1W	±1.0%
工作電源	2000mAh/3.7V鋰電池供電及適配器市電插座供電
外形尺寸 及重量	儀器主機185x85x41（mm）   重量：350g（含電池） 電流鉗表140x40x19（mm）   重量：160g/把   鉗口：Φ8mm


1.標準配置明細：
儀器主機                1臺
5A鉗形電流互感器       3只
電壓測試線              1套
電源適配器              1個
數據管理軟件及數據線    1套
產品使用說明書          1份
產品合格證/保修卡       1張
便攜包                  1個
2.選配件明細（標準報價不含）：
微型打印機VMP02          臺
備用鋰電池               組
20A鉗形電流互感器        只
100A鉗形電流互感器       只
500A鉗形是流互感器       只

注意：每臺設備只可配備一套鉗表，請用戶可根
