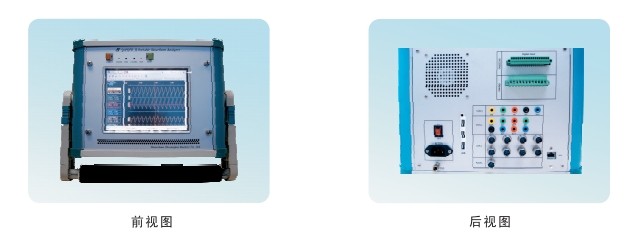

HK-DLBX電力波形記錄分析儀產品概述
HK-DLBX電力波形記錄分析儀（以下簡稱HK-DLBX分析儀）是由武漢華電科儀電氣有限公司根據市場需求開發的新一代高性能波形記錄分析儀。該儀器集錄波器、示波器、萬用表、電能質量分析功能于一體，采用便攜式設計，使用方便。
HK-DLBX分析儀硬件系 統采用了國際上技術先進的嵌入式技術，并使用32位高精度浮點DSP進行采樣。32位浮點DSP具有數據處理能力強、處理速度快的特點，保證了設備的采樣精度和采樣速度。數據采集系統硬件具有微功耗的特點，為設備長期可靠性運行提供了保證。
HK-DLBX分析儀軟件系統由多個操作系統組成。在LIUNX下實現數據管理、底層驅動、對外通信功能、WINDOWS實現人機界面、數據備份等功能。這種運行方式的最大特點是數據安全可靠，免受惡意攻擊且人機界面友好，用戶使用方便和設備可靠性二者達到高度統一。
裝置完全滿足并優于國家電力部頒布的行業標準《220-500kV電力系統故障動態記錄技術標準》（DL/T 553-94）和《220kV-500kV電力系統故障動態記錄裝置檢驗測試要求》（DL/T 663-1999）。
在繼承公司前二代波形分析儀產品優點的基礎上，HK-DLBX分析儀進一步發展了產品的性能。主要功能特點如下：
鉗型夾輸入功能：交流電流輸入采用高精度鉗型夾，無需將互感器回路斷開，使用方便。
便攜式設計：一體化的高度集成設備，體積小，集成度高，攜帶方便。
便攜式示波器功能：不僅能實現示波器功能，還能對長時間波形進行記錄、顯示、分析。
便攜式錄波器功能: 錄波數據格式按照ANSI/IEEEC37.111-1991標準儲存，滿足DL/T 553-94和DL/T 663-1999的要求，保證了復雜、長時間故障的可靠記錄。本裝置可以長期掛線運行,可以實現錄波器全部功能。
萬用表功能：高精度的智能表計，能測電壓、電流、高頻、開關量，計算有效值、諧波、相位、功率、頻率、正負序等，并繪出波形圖，比普通的萬用表功能更強大。
新設備調試功能：和保護測試儀形成閉環回路，對新設備的性能進行檢查。
智能自檢功能：對自身硬件進行不間斷自檢，發現硬件故障時告警提示，并提供密碼保護和日志記錄，維護方便。
大容量配置：裝置容量大，配置靈活，多達16路模擬量、12路開關量。
小電流電壓精確測量：對0-20mA直流電流和0-200mV直流電壓實現精確測量。
交流電流量程可調：可以選擇調整0-20A或0-100A量程，適應性強。
數據記錄長度可調：錄波格式符合DL/T 553-94和DL/T 663-1999標準的要求，且A、B、C、D段記錄長度可以人工設定。
支持多種啟動方式：突變、越限、頻率突變、頻率越限、正負序、振蕩、開關量、諧波越限、遠程啟動和手動啟動等。
完善的分析功能：能進行相量、諧波、序分量、頻率、功率、對稱分量及阻抗分析，并能記錄一天的數據變化情況，實現趨勢分析。
數據格式轉換功能：錄波數據可以轉換為標準COMTRADE和昴立COMTRADE格式，可以在其它電力分析軟件中調用；趨勢數據可以轉換為EXCEL格式保存，方便用戶自定義統計分析。
多系統技術：使用多系統并采用多線程技術，保證了通信、分析、監控多任務的實時性，用戶使用方便和設備可靠性二者達到高度統一。
多種聯網方式：提供以太網口和串口，滿足多介質、多協議通訊方式下的聯網要求。
多種輸出方式：所有信息和數據的計算處理結果，可方便地在當?shù)睾笈_(tái)機上顯示、打印、存儲，也可通過系統通信網或程控交換網或局域網遠至調度端進行觀察、保存、檢索和分析。
支持GPS對時：提供多種GPS對時方式，保證設備時鐘的準確性。
1、環境條件
|
海拔高度 |
≤ 2000m |
|
環境溫度 |
5℃ ～ +40℃ |
|
相對濕度 |
5% ～ 95%； |
|
大氣壓力 |
80 Pa ～ 110kPa |
2、功率消耗
|
交流電流回路功率消耗 |
20A時功耗＜0.5VA |
|
100A時功耗＜1VA |
|
|
交流電壓回路功率消耗 |
每相電壓＜1VA |
|
直流功耗 |
裝置動作時，直流功耗≤50W |
3、工作電源
|
額定直流電壓 |
110V或220V，允許波動范圍：-20%～+15%，紋波系數≤5% |
|
額定交流電壓 |
220V，允許波動范圍：-15%～+10% |
|
額定頻率 |
50Hz，允許波動范圍：±0.5Hz |
4、過載能力
|
交流電壓回路 |
2倍額定電壓，連續工作 |
|
交流電流回路 |
2倍額定電流，連續工作 |
|
20倍額定電流，工作1秒 |
5、采樣指標
|
采樣頻率 |
最大10kHz |
|
諧波分辨率 |
99次 |
|
采樣精度 |
25℃時，額定值下，電流誤差＜0.2% |
|
25℃時，額定值下，電壓誤差＜0.01% |
|
|
開關事件分辨率 |
≤0.1ms |
|
A/D分辨率 |
16位 |
6、啟動精度
|
啟動項 |
國標誤差 |
HK-DLBX誤差 |
|
電壓突變 |
30% |
2% |
|
正序電壓越限 |
5% |
2% |
|
負序電壓越限 |
10% |
1.2% |
|
零序電壓越限 |
10% |
1% |
|
電流突變 |
30% |
2% |
|
相電流越限 |
5% |
0.18% |
|
負序電流越限 |
10% |
2.00% |
|
零序電流越限 |
10% |
2.00% |
|
頻率越限 |
0.05Hz |
0.01Hz |
|
開關量 |
3ms |
0.1ms |
7、啟動方式
|
信號量 |
啟動項 |
|
交流電壓 |
突變、正序越限、負序越限、零序越限、諧波啟動 |
|
交流電流 |
突變、越限、負序越限、零序越限、震蕩、諧波啟動 |
|
直流 |
突變、越限 |
|
頻率 |
越限、變化率 |
|
開關量 |
啟動或不啟動 |
8、測量精度
對應于電力行業標準(DL/T 663-1999)的交流線性精度測量如下：
交流電流線性誤差
|
輸入(額定倍數) |
0.1 |
0.2 |
0.5 |
1.0 |
5 |
10 |
20 |
|
要求誤差≤ |
10% |
2.5% |
1% |
0.5% |
1% |
2.5% |
5% |
|
HK-DLBX誤差≤ |
2.00% |
1.50% |
0.36% |
0.06% |
0.79% |
1.12% |
0.23% |
9、交流電壓線性誤差
|
輸入(V) |
3 |
10 |
30 |
60 |
90 |
120 |
|
要求誤差≤ |
10% |
2.5% |
1% |
0.5% |
1% |
5% |
|
HK-DLBX誤差≤ |
0.20% |
0.20% |
0.05% |
0.06% |
0.22% |
0.39% |
10、其它監測量誤差
|
輸入 |
直流 |
開關量 |
諧波 |
|||
|
10次以下 |
10—20次 |
20—30次 |
30次以上 |
|||
|
HK-DLBX誤差≤ |
2% |
0.1ms |
0.5% |
1% |
2% |
5% |
11、測距精度
金屬性短路時測距誤差＜2%，非金屬性短路誤差≤2%。
12、時鐘精度
校時方式：脈沖方式，串口方式，脈沖加串口方式。
裝置自身時鐘精度24h誤差≤±1s。
具有與GPS時鐘信號同步功能，時、分、秒同步誤差不大于±0.1ms。
13、標準配置
可接入4路交流電壓，8路交流電流，4路直流量（量程可選）,12路開關量（8個DC 24V，4個DC 220V）。
|
額定頻率 |
50Hz |
|
|
交流額定電壓（PT二次側電壓值） |
57.74V，50Hz |
|
|
交流額定電流（CT二次側電流值） |
20A或100A，50Hz |
|
|
開關量回路 |
常開或常閉空接點，(DC)24V或220V |
|
|
電壓電流線性工作范圍 |
交流電壓回路 |
0-120V（相電壓回路） |
|
0-180V（開口三角電壓回路） |
||
|
交流電流回路 |
0-20In(In為電流額定值) |
|
|
直流電壓回路 |
0-300V |
|
|
0-200mV |
||
|
直流電流回路 |
0-20mA |
|
|
高頻信號 |
（DC）0-10V |
|
14、存儲容量
數據采集系統存儲容量128M，可以滿足至少100次錄波動態記錄的臨時存儲。
分析處理計算機，內存128M，硬盤40G，可保存高達10000個錄波文件15、記錄方式
裝置能完全滿足DL/T 553-94和DL/T 663-1999的要求，能夠可靠完整地記錄暫態及長過程振蕩條件下各種故障和重合故障的波形。且A、B、C、D時段記錄時間可以人工設定。
A時段：系統大擾動開始前的狀態數據，輸出原始記錄波形，2s≥可調時間≥0.02s。
B時段：系統大擾動后初期的狀態數據，輸出原始記錄波形，3min≥可調時間≥0.1s。
C時段：系統大擾動后中期的狀態數據，輸出連續的工頻有效值，3min≥可調時間≥0.2s。
D時段：系統動態過程數據，每0.1s輸出一個工頻有效值，109min≥可調時間≥1s。
16、絕緣性能
絕緣電阻：裝置所有電路與外殼之間的絕緣電阻在標準試驗條件下，不小于10MΩ。
介質強度：裝置所有電路與外殼之間的介質強度能耐受交流50Hz、電壓2kV（有效值）、歷時1min試驗，而無絕緣擊穿或閃絡現象。
17、抗電磁干擾能力
抗電磁干擾能力滿足DL/T 663-1999規定的嚴酷等級標準，如下：
|
試驗項目 |
嚴酷等級 |
試驗等級 |
|
輻射電磁場干擾試驗 |
Ⅲ級 |
Ⅲ級 |
|
快速瞬變干擾試驗 |
Ⅲ級 |
Ⅳ級 |
|
脈沖群干擾試驗 |
Ⅲ級 |
Ⅲ級 |
|
靜電放電試驗 |
Ⅲ級 |
Ⅳ級 |
