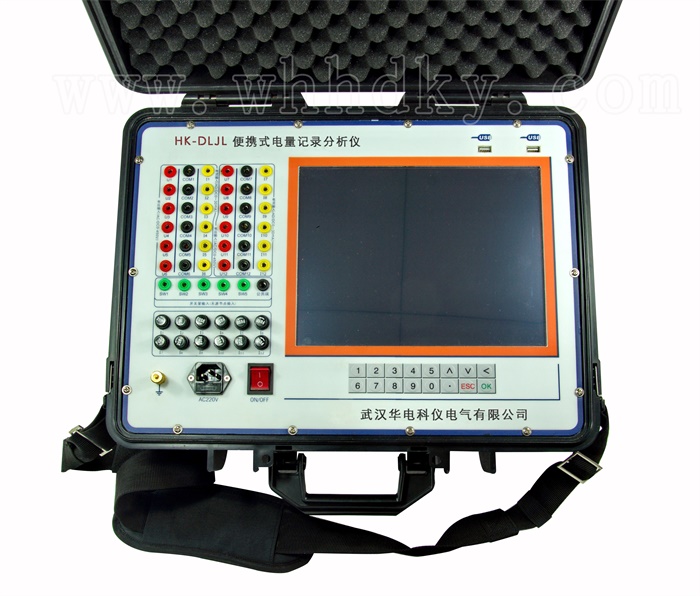

HK-DLJL 便攜式電量記錄分析儀產品概述
波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０澹褂脩艨梢酝ㄟ^記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。
儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，最高采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：
1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作
3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形
4 可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線
5 提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次
6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算
7 計算選定通道信號的有效值，功率
8 對選定的三相信號進行功率和對稱性分析
9 繪制選定信號的相量圖
10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值
11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０澹浖詣佑嬎阍囼灲Y(jié)果參數。
12儀器能夠自動生成WORD試驗報告，Excel試驗報告
13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化
14 所有采樣通道的名稱和單位都可以重新定義
15 各種試驗的試驗環境設置和儀器設置自動保存
16 自動計算各種試驗?zāi)０宓脑囼瀰?shù)
17 簡單方便的通道濾定方式
18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據
19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
20 采用防抖動處理，避免用戶錯誤操作
儀器的硬件系統特性和技術參數如下：
1 12路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道最大允許輸入電壓<10V）
2 電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
3 信號采集誤差： -400V~400V 誤差<0.5V
-200V~200V 誤差<0.2V
-10V~10V 誤差<0.01V
-20mA～20mA 誤差<0.02mA
-100mV~100mV 誤差<0.2mV
4 12路有源節點開關量測量通道，開關量信號范圍DC12-220V
5 3路開關量輸出通道，開出量最大開斷能力AC220V/1A
6 分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
7 2個USB口用于數據下載或鍵盤/鼠標輸入
8 12.1寸大彩屏顯示，觸摸屏方式實現人機交互
9 儀器自帶8G數據存儲空間
10 采樣通道輸入阻抗
-10V~10V電壓檔位 輸入阻抗820k歐
-200V~200V電壓檔位 輸入阻抗820K歐
-400V~400V電壓檔位 輸入阻抗820K歐
-20mA~20mA電流檔位 輸入阻抗50歐
-100mV~100mV電壓
