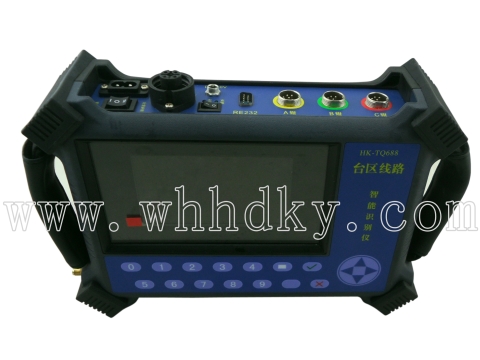

HK-TQ688 臺區線路智能識別儀產品概述
電力系統為了修訂臺區檔案,實現計算臺區的線損及遠程停電等管理要求,需要將臺區的用戶所屬臺區普查清楚,對于更高級的要求,還需要查清每個用戶所屬開關及相別。
對于不同現場和電力系統要求,對儀器的要求也有所不同。
高級要求
對于高級要求,需要查清每個用戶所屬開關及相別,此時分機在過零點附近,在諧波頻率外,改變負荷產生電流。此信號電流由于是負荷產生,信號電流理論上只能從電源處(變壓器出口) 提供, 在電源和分機間才有信號電流流過。據此理論,在電源處接主機,測試信號電流,即可查清分機所屬的開關。
由于信號頻率剛好在最高諧波頻率外,即5-10KHz,不會受到電流諧波的影響,也不會串?dāng)_到其它臺區,也沒有距離限制。
信號電流的大小與臺區的負荷大小無關。
對于現場不方便接入電壓的場合,適用電池供電,僅使用電流鉗測試信號電流,也可分清所屬開關。
一般要求
對于只要求查清臺區的現場,可在臺區的不同地方安裝主機,采用電壓方式,既測試信號電流在臺區中產生的信號電壓。
此信號電壓沒有方向性,可在整個臺區和三相電壓上檢測到;也可測試所屬相別。
通訊
主機接收到信號,可通過載波和無線兩種方式將數據傳到分機。
對于已經安裝載波的現場,可只選用無線回傳數據,避免對原有抄表系統產生干擾。
功能特點

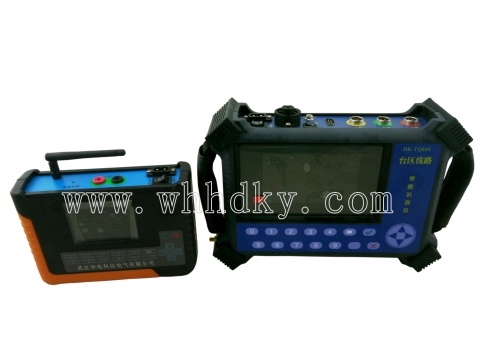

該儀器是一種全數字化、多功能、智能化的識別儀,有主機和分機之分,其有如下功能特點:
● 過零點發送信號
分機在過零點發3.3毫秒的連續電流信號(固定頻率),避開強干擾時刻。利用過零點特性,可以區分相別。
● 信號為連續電流信號
連續電流信號占用很窄的頻帶,采用窄帶通訊的解調方法。頻帶外的信號,包括基頻到100次諧波電流,都不會影響主機的解調。
● 阻帶特性好的窄帶濾波器
主機有阻帶特性非常好的帶通濾波器,將頻帶外的信號濾除。即使是1000A的50Hz基頻電流信號,也不會影響接收性能。
● 主機三信道三相同時解調
● 主機工作模式:分開關和分相別
分開關:一個鉗子鉗三相的火線。無論是那一相的信號,都可同時解調。三相電壓任一相的信號不分相別同時解調。
分相別:一個鉗子鉗一相的火線或電壓方式。主機只在此相電壓的過零點才接收數據,可以精確的區分出相別。電壓方式時,三相信號只在過零點解調,可以區分相別。
● 分機有四種工作模式
發送信道有3種可選或者是選這3種的自動交替輪換,即:1號信道:頻率最低的信道,為電流方式首選信道。2號信道:在1號信道受干擾時使用。3號信道:頻率最高的信道,在諧波影響1、2號信道時使用。 為電壓方式首選信道。交替信道:以上三種方式的依次自動輪換。
● 分機發射的電流信號小
分機只在過零點附近發射電流,信號大小為3A,不會對電網產生影響,也不會干擾電力設備和用戶設備。信號有方向性,能量由變壓器提供,理論上只在變壓器和分機間才有電流信號。據此可查出電流的走向來區分開關。發射的電流信號同時在電網上產生電壓信號,此電壓信號可被主機接收并判別。信號沒有方向性。可實現主機和分機不在同一相,主機在離分機距離變壓器更遠的地方接收到信號。
● 精確的信號質量
電流傳輸在理想情況下不會衰減。但是由于線路上有分散并聯的電容,電容可以提供電流信號,就如同無功補償一樣。電流傳輸也會有信號衰減。
精確的信號質量測量,不僅可以在信號衰減40倍時能正常識別,還可以區別信號在開關之間串?dāng)_的大小,以確定信號來自哪一個開關。
電流的傳輸在相間串線信號很微弱,不會影響識別。在臺區間的串?dāng)_更微弱,在實際的測試中,看不到臺區間的串?dāng)_信號。
電壓信號衰減小,可在離分機很遠的地方接收到信號。整個臺區的三相都可接收到信號。僅普查臺區時,設置為電壓模式更有效。
● 一屏顯示
所有內容一屏顯示,現場操作直觀簡便,不用翻屏。
● 記憶設置
設置好工作模式后,關機后再開機直接進入此工作模式。
● 操作簡便,智能化判斷
分機需設置分機號、信道。
主機需設置電流鉗或電壓、主機號、工作模式。
主機接收到信號后,根據信號質量,將最大信道質量的鉗子或電壓所在的相別、主機號、信號質量通過載波,發回分機。
當在一個臺區有多主機,且不止一個主機接收到信號時,分機可以接收到幾個主機發回的數據。分機根據信號質量大小,顯示最大信號質量的主機號、相別、信號質量。當最大的兩個信號質量差別很小時,會顯示兩個主機號,提請關注并改變方法再測試一次。
● 方便使用的柔性鉗
柔性鉗,可以直接鉗住三相母排,也可鉗住三相開關的出線。只鉗零線和同時鉗三相線,理論上是一樣的。在信號衰減很大時,可以將柔性鉗多繞一匝,將信號質量提高一倍。
● 可以識別臺區、分支開關、開關箱、以及用戶端的相別電流方式,可以徹底查清電力線走向。
● 數據回復
使用國網認證的成熟的通訊模塊,并加大功率,以適應臺區識別的需要。無線方式,空曠最大距離達到3km。
● 多種電源選擇
可使用端子220V交流電源、外接交流電源、電池、充電器的方式給儀器供電。
● 非常寬的電壓適應范圍和電磁兼容性能,適應非常嚴酷的電力環境。
● 多種工作配置方式
在一個臺區,可同時工作的主機最多8臺,分機16臺?赏瑫r(shí)檢查的開關為24個。本儀器可以一臺主機帶多個分機(最多16個分機),主機自動識別不同分機序列號;或者多臺主機(最多8個)帶一個分機,分機自動識別主機的序列號;根據不同的臺區現場,實現一對多或多對多的臺區測試方式,最大簡化現場的工作量。如果兩個臺區同時工作,兩個臺區的主機之和最多8臺,分機16臺。
● 零線檢測功能
三相四線式的負控和電能表,如果零線沒接或接觸不良,會造成三相不平衡。本主機可測試零線的接觸狀態。
● 主機可識別相序,以判斷電壓是否接錯。
● 相位檢測功能
分機接收主機信號來判斷當前所在的相位,并可檢測用戶側的零火線是否反接。主機顯示三相電壓的相位,以判別是正相序還是逆相序。
● 自檢功能
主機自動檢測自身是否損壞,并提供聲光報警。
● 照明功能
分機自帶高亮電筒,主機外置USB式電筒,方便現場照明及接線。
● 無線通訊功能(選配)
當現場干擾過大,載波通信無法將主機的信號回傳給分機,此時可選用無線通訊功能,確保主機與分機之間的通訊暢通。
● 可選擇的管理功能
分機可接掃描槍,控制讀取電表的條形碼,并記錄臺區編碼和電表編碼。與電腦通訊,上傳分機存儲的數據到電腦,實現報表,打印,無紙化管理。
● 阻燃絕緣的儀器外殼。
載波通信參數
項 目 |
內 容 |
項 目 |
內 容 |
通訊速率 |
400BPS |
信號功率 |
2W |
工作頻率 |
421KHZ |
通訊方式 |
無主從、透明方式 |
無線數傳技術參數
項 目 |
內 容 |
項 目 |
內 容 |
工作電壓 |
+ 5V |
最大工作電流 |
1A |
工作頻段 |
433MHz |
高頻方式 |
2- FSK |
模塊接口 |
TTL |
工作速率 |
1200bps |
最大發射功率 |
1W |
通信距離 |
空曠距離3000米 |
工作溫度 |
-30℃-+80℃ |
|
|
主機技術參數
項 目 |
內 容 |
項 目 |
內 容 |
測量電壓范圍 |
AC 100V-264V |
工作電源范圍 |
AC 100V-264V |
測量電壓精度 |
0.1% |
工作電源頻率 |
50Hz |
信號輸入方式 |
電壓通道、500A鉗、柔性鉗 |
工頻耐壓 |
AC 4.0KV 1分鐘5mA |
信號質量范圍 |
100-5000 |
電快速瞬變脈沖群 |
差模 4.0KV |
濾波器通帶 |
5.5K-10.5KHz |
電快速瞬變脈沖群 |
共模 4.0KV |
濾波器50Hz衰減 |
- 74db |
浪 涌 |
差模 2.0KV |
100次諧波衰減 |
- 20db |
浪 涌 |
共模 4.0KV |
工作溫度 |
-25℃-+70℃ |
重 量 |
2Kg |
工作濕度 |
40%~95% |
尺 寸 |
265x190x65mm |
顯示屏 |
4.3“ 16:9工業級TFT寬彩屏 |
分機技術參數
項 目 |
內 容 |
項 目 |
內 容 |
測量電壓范圍 |
AC 100V-264V |
工作電源范圍 |
AC 100V-264V |
測量電壓精度 |
0.5% |
工作電源頻率 |
50Hz |
發送電流信號頻率范圍 |
5.5K-9.5KHz |
工頻耐壓 |
AC 4.0KV 1分鐘5mA |
發送電流信號大小 |
3A |
電快速瞬變脈沖群 |
差模 4.0KV |
工作溫度 |
-25℃-+70℃ |
電快速瞬變脈沖群 |
共模 4.0KV |
工作濕度 |
40%~95% |
浪 涌 |
差模 2.0KV |
重 量 |
0.8Kg |
浪 涌 |
共模 4.0KV |
尺 寸 |
190x140x50mm |
|
|
顯示屏 |
3.5“ 16:9 工業級TFT寬彩屏 |
