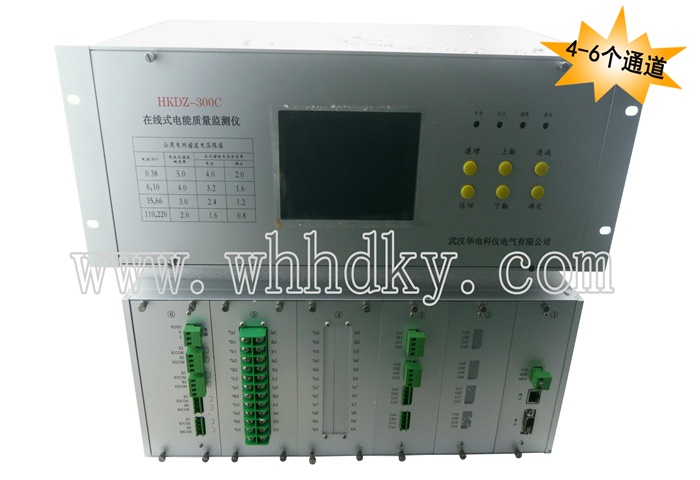

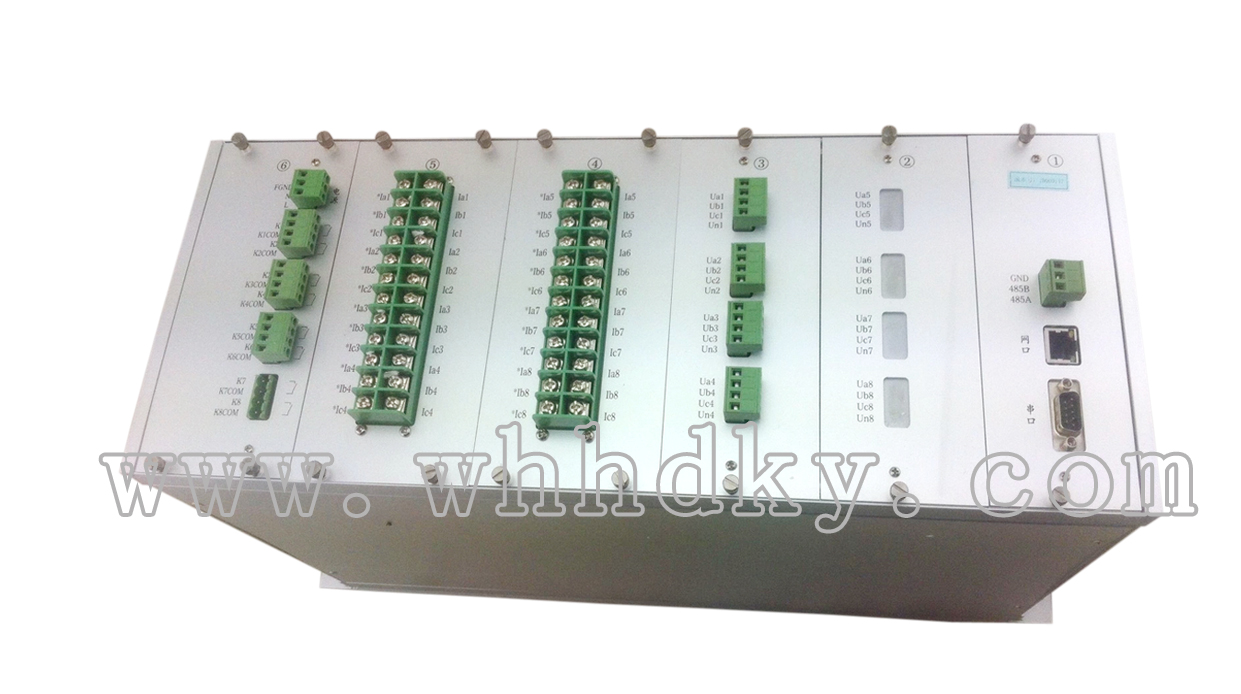

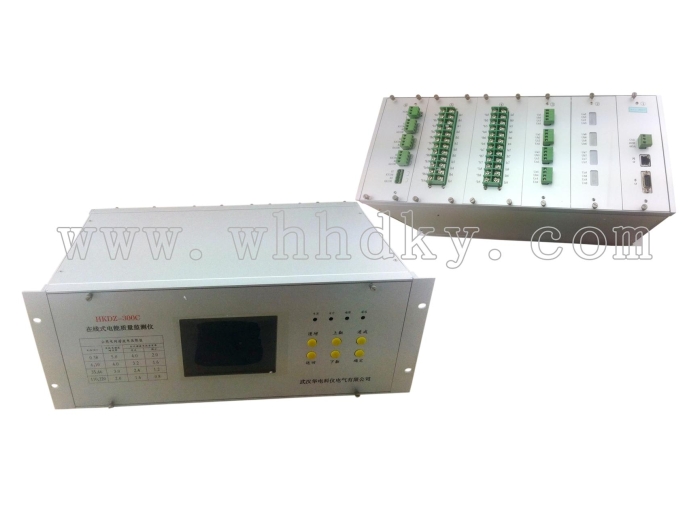

HKDZ-300C 在線式電能質量監測儀產品概述
1 測量分析公用電網供到用戶端的交流諧波，其測量分析：電壓偏差、頻率偏差、三相電壓不平衡度、電網諧波、間諧波。

2 應用小波變換測量分析非平穩時變信號的諧波。

3 測量分析各種用電設備在不同運行狀態下對公用電網諧波。

4 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數。

5 在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使HKDZ-300C可廣泛地應用于輸配電、電力電子、電機拖動等領域。

電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量系統安全隔離。大大提高了HKDZ-300C的抗干擾能力。

2  使用方便

采用中文界面，簡潔的按鍵操作，用戶使用更方便。

3  精度高

符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

4  軟件功能強

采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使HKDZ-300C適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

5  通訊接口(RS-232/485，網口)

HKDZ-300C諧波在線監測裝置通常采用RS232轉RS485通訊。如需通過以太網通訊，需要合同中另行規定。

針2：RS232的發送端

針3：RS232的接收端

針5：RS232的接地端

6  測試參數多

系統頻率、三相電壓不平衡度、電壓偏差、頻率偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、視在功率、有功功率、無功功率、2-63次諧波、50次間諧波、功率因數等諧波國標規定的參數。

7  大容量存儲

在線式諧波監測裝置內置512M 內存，以5分鐘為單位存儲數據，每通道可以連續存儲3個月的歷史數據。

1  頻率測量

測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.

測量誤差: ≤0.02Hz

2  輸入電壓量程：10-100V

3  輸入電流量程：5A

4  基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

5  基波電壓和電流之間相位差的測量誤差：≤0.5°

6  諧波電壓含有率測量誤差：≤0.1％

7  諧波電流含有率測量誤差：≤0.2％

8  三相電壓不平衡度誤差：≤0.2％

9  電壓偏差誤差：≤0.2％

10  功率偏差：≤0.5％
