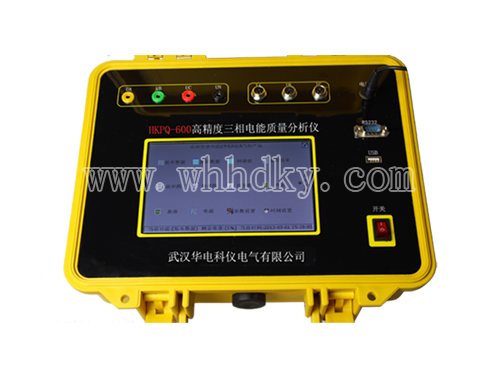

HK-PQ600 高精度電能質量分析儀產品概述
1.HK-PQ600可廣泛地應用于輸配電、電力電子、電機拖動等領域

2.測量分析公用電網供到用戶端的交流電能質量

3.應用小波變換測量分析非平穩時變信號的諧波

4.測量分析各種用電設備在不同運行狀態下對公用電網電能質量

1. 安全可靠

  電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使HK-PQ600在使用上安全、可靠和方便，而且大大提高了HK-PQ600的抗干擾能力。

2. 使用方便

   便攜式結構，尺寸小：外形尺寸：320×280×135（長×寬×高）,重量輕：儀器重量只有3.5kg，內置高性能鋰電池，在無外接電源的情況下可連續工作8-10小時。

3. 精度高

   對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

4. 軟件功能強

   采用DSP+ARM+CPLD 內核，內部嵌入WINCE操作系統，觸摸屏顯示，處理速度快，軟件功能豐富，使HK-PQ600適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

5. 通訊接口

   電能質量測試儀提供USB接口，便于存儲數據到U盤。

6. 測試參數多

   系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、頻率偏差、電能統計、電壓驟升驟降、電流浪涌、電壓有效值、電流有效值、有功功率、無功功率、視在功率、真功率因數、間諧波、2-63次諧波、等電能質量五大國標規定的參數。

7. 內置大容量數據存儲卡，按1分鐘的時間間隔可連續存儲18個月以上。能滿足長期監測試驗點的需要。

8. 可顯示被測電壓電流矢量圖，用戶可以通過矢量圖得出計量設備接線的正確與否。

9. 本儀器可直接測試直流電壓。

10. 后臺管理分析軟件

    PQMS 電能質量管理分析軟件是一套電能質量的后臺管理分析軟件，運行于

    WINXP或WIN2000 操作系統。詳細介紹參照軟件使用說明書

1. 頻率測量
   測量范圍：40～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.
   測量誤差: ≤0.02Hz

2. 輸入電壓量程：10V-900V

3. 輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配

4. 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

5. 基波電壓和電流之間相位差的測量誤差：≤0.5°

6. 諧波電壓含有率測量誤差：≤0.1％

7. 諧波電流含有率測量誤差：≤0.2％

8. 三相電壓不平衡度誤差：≤0.2％

9. 電壓偏差誤差：≤0.2％

10. 功率偏差：≤0.5％

產品配件：

1. 儀器主機：1臺

2. 電源適配器：1個（給設備充電）

3. 電流鉗：3把（測試電流用，A、B、C相各一把）

4. 電壓測試線：1條（測試電壓用，黃、綠、紅、黑4芯）

5. 鱷魚夾：8個（包括大4個，小4個，黃、綠、紅、黑各2個）

6. 觸摸筆：1個
