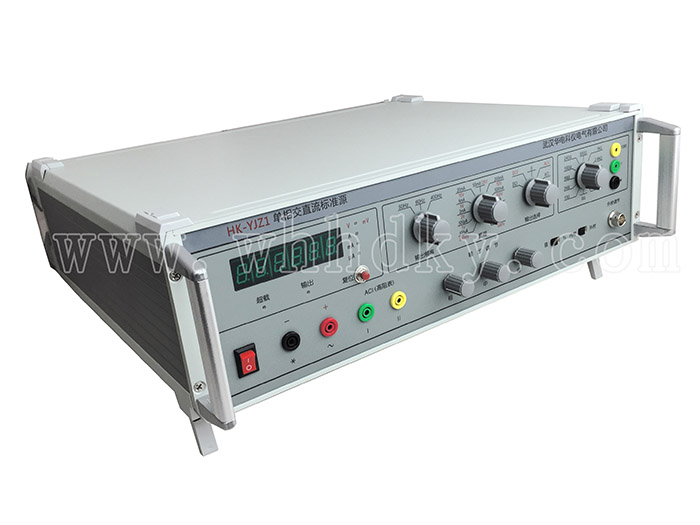

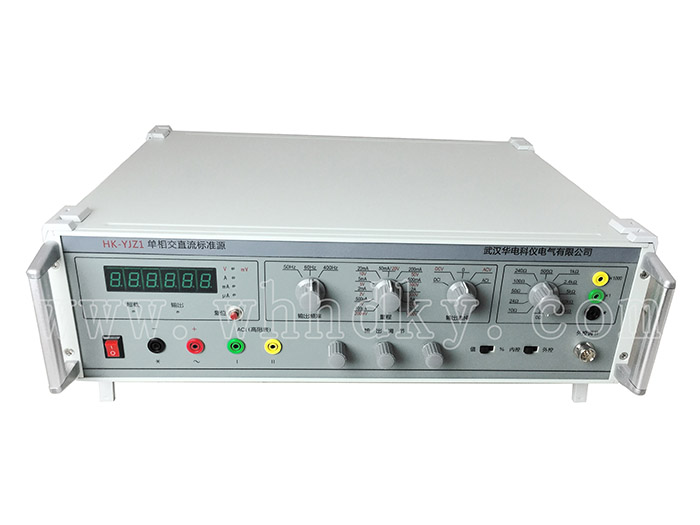

HK-YJZ1單相交直流標準源產品概述
HK-YJZ1單相交直流標準源適用于檢定、校驗各種0.2級以下電流、電壓表、電阻表、萬用表等各種指示儀表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上電流、電壓表。
功能特點
1. 5 1/2位LED數字顯示輸出量，可按實際值或百分比兩種方式顯示。
2. 交、直流電流輸出范圍為：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A。
3. 交、直流電壓輸出范圍為：0～200mV～1V～2V～5V～10V～20V～50V～100V～200V～500V～1000V。
4. 供選擇的交流頻率為三種：50Hz、60Hz、400Hz
5. 輸出超載能自動保護，手動復位。
6. 每檔電壓、電流可以過載20%。
7. 鉗形表測量：配用本廠標準線圈，可測量AC 0～750A（部分表可測量到1000A以上）；DC 0～1000A 誤差±0.3%。
技術參數
1. 穩 定 性：DC﹤滿量程的0.01%/2分鐘
AC﹤滿量程的0.03%/2分鐘
2. 交流失真度：﹤0.5%
3. 直流紋波系數：﹤0.1%
4. 輸出頻率及準確度：50Hz 60Hz 400Hz ﹤1%
5. 輸出電壓、電流的范圍及準確度（23℃±2℃,輸出值大于10%量程）
6. 電源功耗：交流電源電壓220V±10%，頻率50Hz±1Hz；功耗﹤180VA
7. 工作環境：工作環境的溫度5℃～35℃，相對濕度不大于80%
8. 工作時間：連續
9. 外行尺寸：135×480×420mm3
10. 重 量：約16kg
|
輸出項目 |
輸出范圍 |
額定輸出 |
最大輸出 |
準確度 |
|
交直流
電 壓 |
0～200mV |
10mA |
30mA |
DC：±（讀數的0.02%+滿量程的0.03%） AC：±（讀數的0.03%+滿量程 的0.05%） |
|
0～2V |
20mA |
60mA |
||
|
0～5V～10V～20V |
40mA |
100mA |
||
|
0～200V～500V |
20mA |
60mA |
||
|
0～1000V |
10mA |
30mA |
||
|
交直流 電 流 |
0～100uA～500uA ～2mA～5mA ～20mA～50mA |
DC：3V AC：36V |
|
DC：±（讀數的0.02%+滿量程的0.03%） AC：±（讀數的0.03%+滿量程的0.05%） 2mA以下不考核精度 |
|
0～200mA ～500mA |
DC：3V AC：12V |
|
||
|
0～2A～5A～20A |
2V |
|
||
|
標 準 電 阻 |
20、24、50、100、 240、500（Ω） 1、2.4、5、10、 24（KΩ）另加 ×1K、×1倍率檔位 （即10KΩ～24MΩ） |
0.25W |
|
±0.3%+20mΩ |
